炭化ケイ素コーティング

VeTek Semiconductor は超高純度の炭化ケイ素コーティング製品の製造を専門とし、これらのコーティングは精製グラファイト、セラミック、高融点金属コンポーネントに適用されるように設計されています。

当社の高純度コーティングは、主に半導体およびエレクトロニクス産業での使用をターゲットとしています。これらは、ウェーハキャリア、サセプタ、および加熱要素の保護層として機能し、MOCVD や EPI などのプロセスで遭遇する腐食性および反応性環境からそれらを保護します。これらのプロセスは、ウェーハ処理とデバイス製造に不可欠です。さらに、当社のコーティングは、高真空下での真空炉やサンプル加熱での用途に最適です。反応性の高い酸素環境に遭遇します。

VeTek Semiconductor では、高度な機械工場の機能を備えた包括的なソリューションを提供します。これにより、グラファイト、セラミック、または高融点金属を使用して基本コンポーネントを製造し、社内で SiC または TaC セラミックコーティングを適用することが可能になります。また、お客様支給部品の塗装サービスも行っており、多様なニーズに柔軟に対応いたします。

当社の炭化ケイ素コーティング製品は、Siエピタキシー、SiCエピタキシー、MOCVDシステム、RTP/RTAプロセス、エッチングプロセス、ICP/PSSエッチングプロセス、青色および緑色LED、UV LED、深紫外LEDなどを含むさまざまなLEDタイプのプロセスで広く使用されており、LPE、Aixtron、Veeco、Nuflare、TEL、ASM、Annialsys、TSIなどの機器に適合しています。

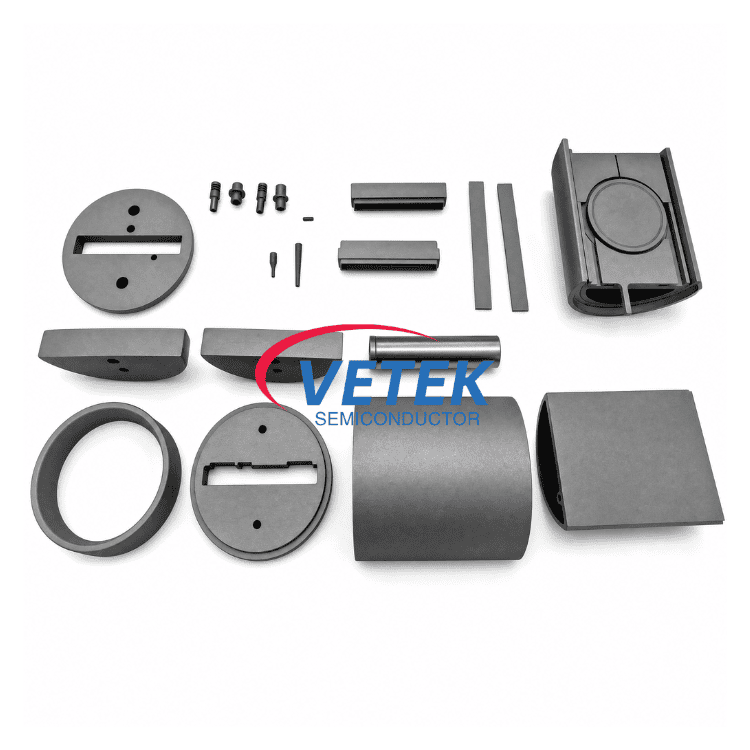

私たちができるリアクター部品:

主な特長

●超高純度（99.99995％）で緻密なβ相多結晶構造を持ち、パーティクルの発生が最小限に抑えられます。

●HCl、NH₃、H₂、SiH₄、その他の腐食性プロセスガスに対する耐薬品性に優れています。

● 高い熱伝導率（～300 W・m⁻¹・K⁻¹）と昇華温度2700℃までの熱安定性。

●優れた硬度（2500ビッカース）と黒鉛、セラミックス、高融点金属への強力な接着力を示します。

● サセプタ、キャリア、シャワーヘッド、発熱体などの複雑な形状に適したコンフォーマルコーティング範囲。

● 主要な機器プラットフォームと互換性があります: LPE、Aixtron、Veeco、Nuflare、TEL、ASM、Annialsys、TSI など。

炭化ケイ素コーティングにはいくつかのユニークな利点があります

Silicon Carbide Coating several unique advantages

製品仕様

VeTek Semiconductor 炭化ケイ素コーティングのパラメータ

CVD SiCコーティングの基本物性
財産	代表値
結晶構造	FCC β 相多結晶、主に (111) 配向
SiCコーティングの密度	3.21 g/cm3
SiCコーティング硬度	ビッカース硬度2500（500g荷重）
粒度	2～10μm
化学純度	99.99995%
熱容量	640J・kg⁻¹・K⁻¹
昇華温度	2700℃
曲げ強度	415MPa RT 4点
ヤング率	430 GPa 4ptベンド、1300℃
熱伝導率	300W・m⁻¹・K⁻¹
熱膨張 (CTE)	4.5×10⁻⁶ K⁻¹

CVD SIC膜の結晶構造

CVD SIC FILM CRYSTAL STRUCTURE

製品カテゴリー

炭化ケイ素でコーティングされたエピサセプタ SiCコーティングウェーハキャリア MOCVD用SiCコートサテライトカバー CVD SiC コーティングウェーハエピサセプタ CVD SiCコーティング発熱体 Aixtron サテライトウェーハキャリア SiCコーティングエピサセプタ SiCコーティング半月型グラファイトパーツ

アプリケーション

半導体プロセスの多様なニーズを満たすために、VeTek は対象を絞った炭化ケイ素コーティング製品を提供しています。次の表は、主要なアプリケーション分野ごとにそれらを分類し、代表的なコンポーネントと適用可能なプロセスをリストしています。

応用分野	代表的な製品	アプリケーションの説明
Siエピタキシー	CVD SiC コーティングされたグラファイトサセプター, SiCコーティングウェーハキャリア, エピサセプタ	シリコンエピタキシャルプロセスに適しており、均一な温度分布、耐薬品性、低パーティクル発生により高品質のエピ層を実現します。
SiCエピタキシー	CVD SiC コーティングされた遊星サセプタ, SiC コーティングされたウェハサセプタ、ガイドリング	高温 SiC エピタキシャル成長 (LPE など) 向けに、熱安定性とクリーンな界面を実現し、膜の均一性とプロセス歩留まりを確保します。

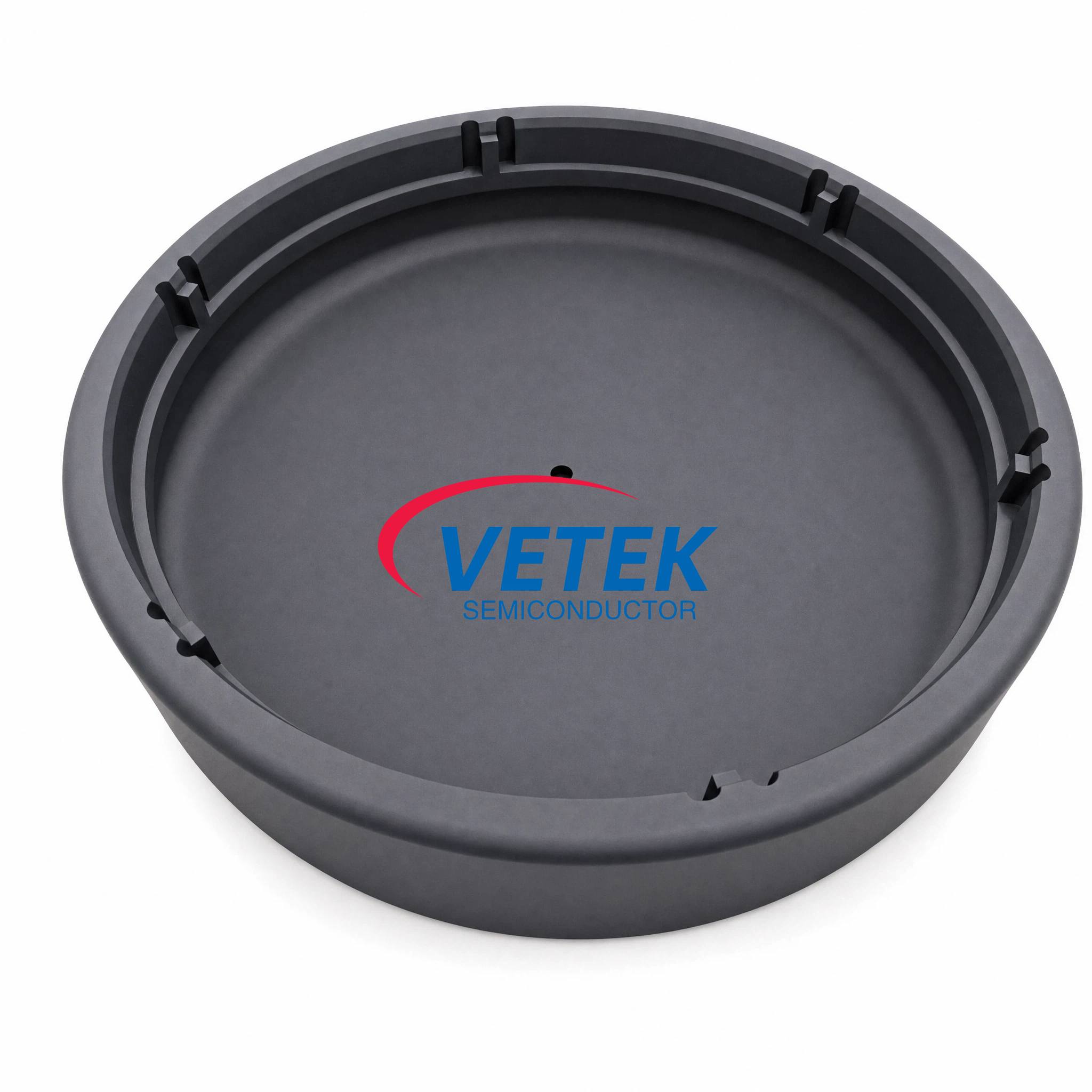

GaN/LEDエピタキシー(MOCVD)	SiCコーティングサテライトカバー, シャワーヘッド, サテライトディスク、マスキングリング	Aixtron、Veeco MOCVD システムと互換性があります。 H₂/NH₃ 腐食に耐性を持ち、粒子汚染を軽減し、LED エピ歩留まり (青、緑、UV、深 UV) を向上させます。
RTP / RTA プロセス	CVD SiC コーティング RTP サセプタ, RTP RTA キャリア, 発熱体	急速熱処理およびアニーリング用に設計されています。優れた熱伝導性と寸法安定性により、繰り返しの高温サイクルに耐えます。
エッチング / ICP / PSS	ソリッドSiCフォーカスリング, エッチングチャンバー用のSiCコーティングコンポーネント	高い硬度と耐プラズマ性によりチャンバー部品を保護し、エッチングプロファイルの均一性を確保し、ハロゲンが豊富な環境での耐用年数を延ばします。
高温加熱とサポート	CVD SiCコーティング発熱体, ウェーハキャリア, サセプター	誘導/抵抗加熱および真空炉用途向け。高い硬度、耐熱衝撃性、長いコンポーネント寿命を実現します。

プロセスマッチングソリューションの詳細については、以下を参照してください。シリコンエピタキシーそして炭化ケイ素エピタキシー関連アプリケーションページ。

中国の炭化ケイ素コーティングの専門メーカーおよびサプライヤーとして、当社は独自の工場を持っています。お住まいの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要な場合でも、中国製の高度で耐久性のある炭化ケイ素コーティングを購入したい場合でも、メッセージを残してください.

View as

Aixtron G10 固体 SiC 遊星炉コンポーネント

VeTek SemiconductorのAixtron G10-SiCプラットフォーム用ソリッドSiCアクセサリは、SiCエピタキシャル成長の厳しい熱的および化学的環境向けに設計された高純度で完全に高密度の炭化ケイ素コンポーネントです。これらの部品は、優れた高温安定性、耐薬品性、超低粒子発生量を実現し、パワーデバイス製造で使用される高スループットの 9×150 mm / 6×200 mm 遊星リアクター構成をサポートします。

もっと見る >> お問い合わせを送信 >>

ウェーハキャリア用 CVD SiC コーティンググラファイトサセプタ

VETEK CVD SiC コーティングされたウェハキャリア用グラファイトサセプタは、半導体エピタキシープロセス用に設計された高性能ウェハサポートコンポーネントです。この製品は、基材として高純度グラファイトを使用し、均一な CVD 炭化ケイ素 (SiC) 層でコーティングされているため、優れた熱安定性、耐薬品性、粒子制御を実現します。グラファイトサセプタの重要なコンポーネントとして、反応チャンバー内でウェーハを直接サポートし、均一な温度分布と安定したエピタキシャル成長条件の維持に役立ちます。

もっと見る >> お問い合わせを送信 >>

CVD 炭化ケイ素 (SiC) コーティングされたグラファイト RTP RTA キャリア

VETEK CVD 炭化ケイ素 (SiC) コーティングされたグラファイト RTP RTA キャリアは、半導体製造で使用される急速熱処理 (RTP) および急速熱アニーリング (RTA) システム用に設計されています。高密度 CVD SiC コーティングを施した高純度静水圧グラファイトから製造されており、優れた熱安定性、優れた温度均一性、優れた耐薬品性、および超低粒子発生を実現します。このキャリアは、繰り返しの急速な加熱と冷却のサイクルに耐えるように設計されており、シリコンウェーハアニーリングやその他の高温半導体アプリケーションにおいて、信頼性の高いウェーハサポートと安定したプロセスパフォーマンスを保証します。

もっと見る >> お問い合わせを送信 >>

CVD 炭化ケイ素(SiC) コーティング RTP サセプタ

VeTek Semiconductor の CVD SiC コーティングされた RTP サセプタは、半導体製造全体で使用される急速熱処理 (RTP) および急速熱アニーリング (RTA) 装置として機能します。基板は高純度等方性グラファイトから機械加工され、その上に高密度の CVD 炭化ケイ素 (SiC) 層が堆積されます。この構造により、高い熱伝導率、堅牢な化学的不活性性、および繰り返しの高温サイクル下でも寸法安定性が持続します。

もっと見る >> お問い合わせを送信 >>

CVD 炭化ケイ素 (SiC) コーティングされたグラファイトシャワーヘッド

堆積チャンバー内で不均一なガス流や粒子汚染に対処したことがある場合は、VETEK CVD SiC コーティンググラファイトシャワーヘッドがそれを解決するように設計されています。熱安定性と容易な加工を実現する高純度静水圧グラファイトから始まり、表面を密閉し、腐食性ガス (HCl や NF₃ など) に耐性を持ち、ガスの発生を防ぐ高密度 CVD 炭化ケイ素 (SiC) コーティングが施されています。その結果、ウェーハ全体に均一な流れを供給し、高温エピタキシーに対応し、裸のグラファイトや石英よりもはるかに長持ちするガス分散プレートが誕生し、CVD、PECVD、MOCVD、シリコンエピタキシー、および SiC エピタキシープロセスで信頼できるコンポーネントとなっています。まったく同じリアクターは 2 つとないため、カスタムの穴パターンとサイズも提供しています。

もっと見る >> お問い合わせを送信 >>

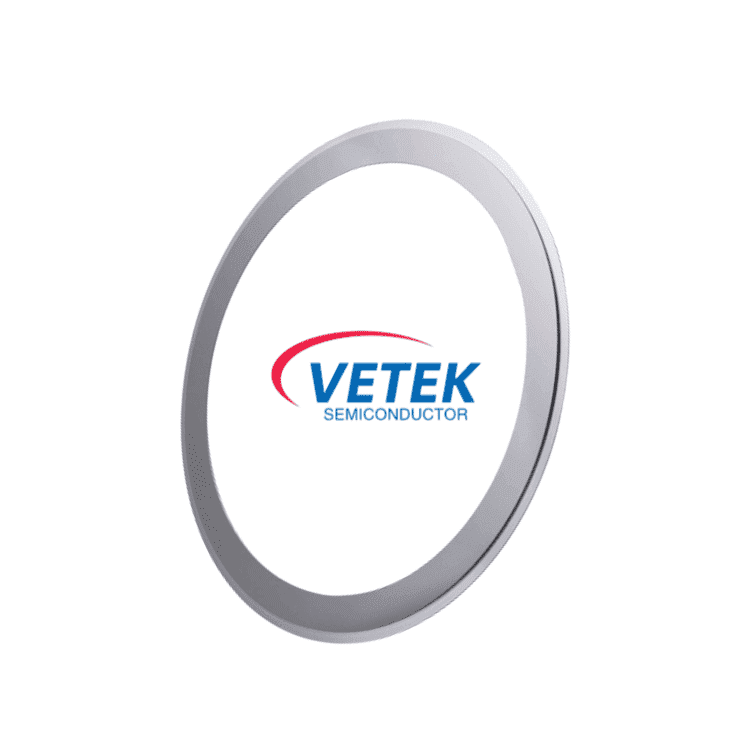

ソリッドSiCフォーカスリング

ウェハトラッキングゾーンを囲むように設計されたソリッド SiC フォーカスリングは、直線的なプラズマ分布とエッジから中心までの正確なエッチングプロファイルを保証します。これらのプレミアム β-SiC コンポーネントは、独自の化学蒸着 (CVD) 技術を使用して Vetek Semiconductor (Wuyi Tianyao New Materials Technology Co., LTD) によって構築されています。 Vetek は、原材料を蒸発させてバインダーのない高密度のマトリックスにすることで、古い材料によく見られる多孔質のマイクロギャップを排除します。標準的な石英またはシリコンシールドと比較して、当社の CVD SiC コンポーネントは腐食性ハロゲンガスに対してはるかに優れた耐性を備えており、ディープサブ 7nm ロジックおよび高密度メモリチップ製造においてウェハをシールドします。さらなるお問い合わせをお待ちしております。

もっと見る >> お問い合わせを送信 >>
