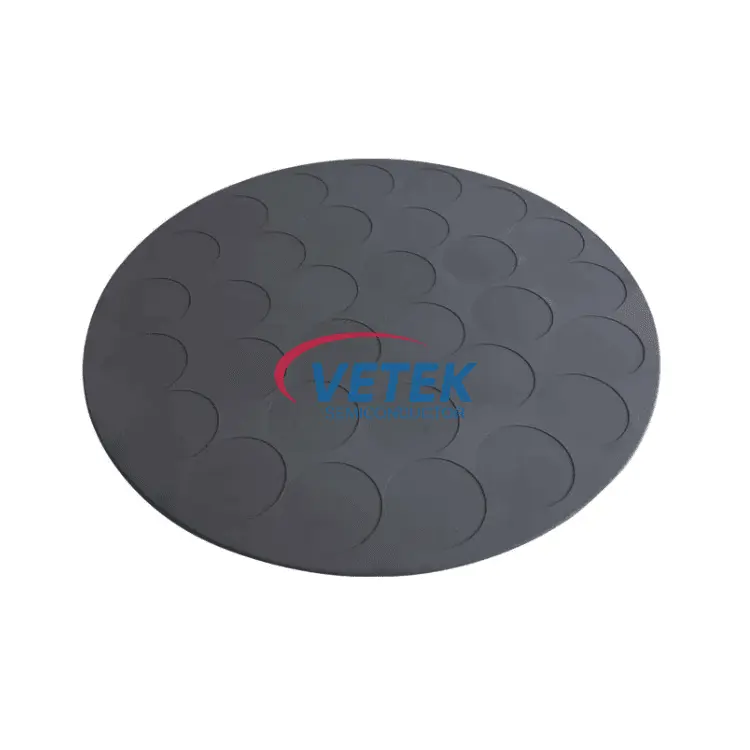

MOCVD SiC コーティングサセプタ

技術的パラメータ

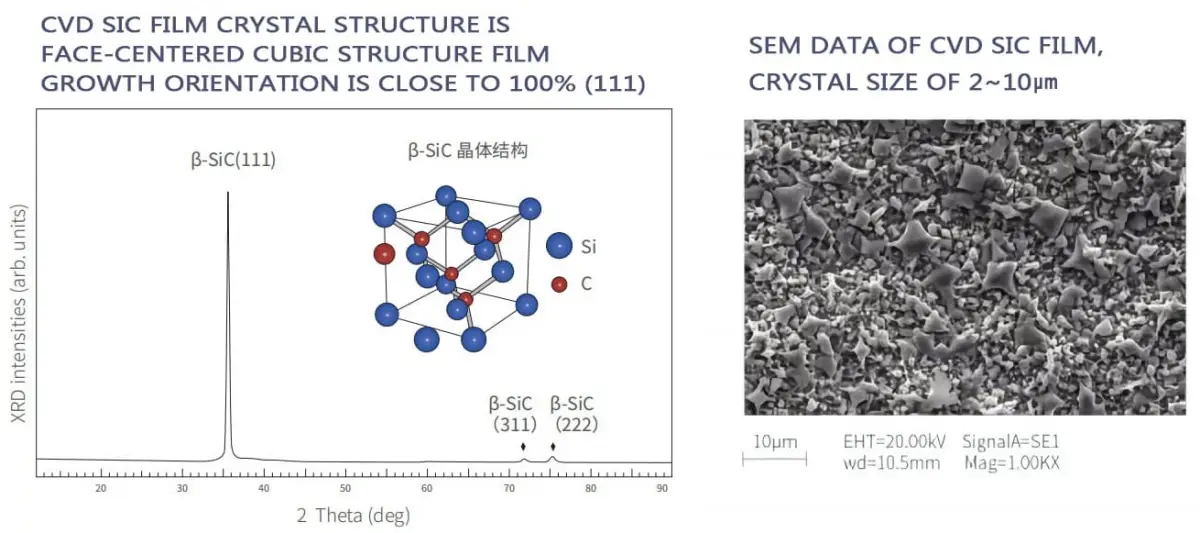

CVD SIC膜の結晶構造

製品の定義と構成

VETEK MOCVD SiC コーティング サセプタは、GaN や SiC などの第 3 世代半導体のエピタキシャル プロセス用に特別に設計されたプレミアム ウエハ搭載コンポーネントです。この製品は、2 つの高性能素材の優れた物理的特性を統合しています。

高純度グラファイト基板: 静水圧プレス技術を使用して製造されており、基材が優れた構造的完全性、高密度、熱加工安定性を備えています。

CVD SiC コーティング: 高度な化学蒸着 (CVD) 技術により、緻密でストレスのない炭化ケイ素 (SiC) 保護層がグラファイト表面に成長します。

VETEK が利回り保証である理由

究極の精度による均熱性制御: 従来のキャリアとは異なり、VETEK サセプターは、コーティングの厚さと熱抵抗をナノメートルスケールで精密に制御することにより、表面全体にわたって高度に同期した熱伝達を実現します。この高度な熱管理により、ウェーハ表面の波長標準偏差 (STD) が効果的に最小限に抑えられ、枚葉ウェーハの品質とバッチ全体の一貫性の両方が大幅に向上します。

粒子汚染ゼロで長期保護: 腐食性の高いガスを含む MOCVD 反応チャンバーでは、通常のグラファイト台座は粒子が剥離しやすいです。 VETEK の CVD SiC コーティングは優れた化学的不活性性を備えており、グラファイトの微細孔を密閉する侵入不可能なシールドとして機能します。これにより、基板不純物の完全な分離が保証され、GaN または SiC エピタキシャル層の汚染が防止されます。

優れた耐疲労性と耐用年数:VETEK 独自の界面処理プロセスのおかげで、当社の SiC コーティングはグラファイト基板と最適化された熱膨張の一致を実現します。極端な温度間の高周波熱サイクル下でも、コーティングは剥がれたり微小亀裂が発生したりすることなく、優れた接着力を維持します。これにより、スペアパーツのメンテナンスの頻度が大幅に減り、総所有コストが削減されます。

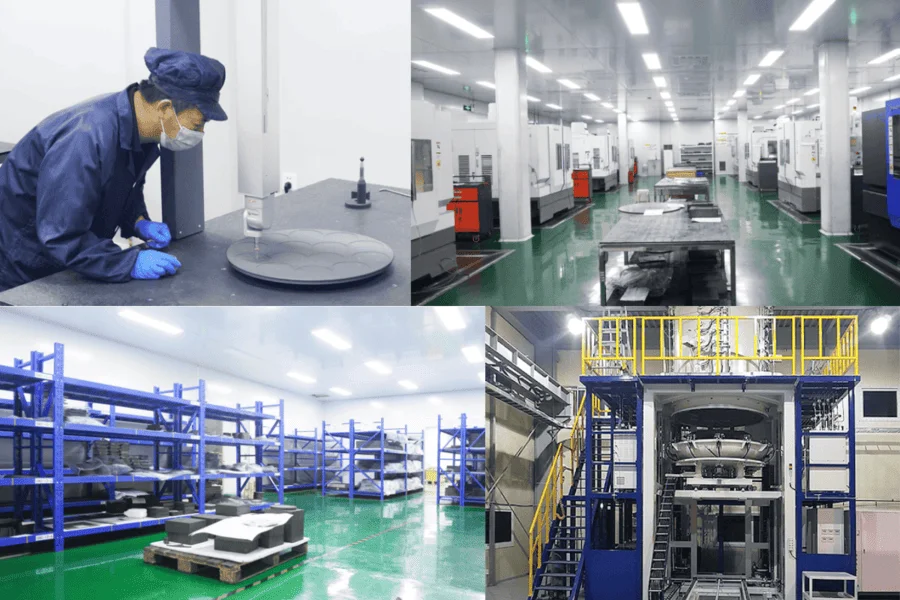

私たちの工房
