テクニカルサービス

1.精製とマッピング

VeTek Semiconductor の技術サービスは、さまざまな半導体材料の精製とマッピングをカバーしており、さまざまな用途向けの高品質の半導体材料を顧客に提供することを目指しています。高度な精製技術と設備を導入し、不純物を効果的に除去し、半導体材料の純度を高めます。当社の精製プロセスは、提供される材料の優れた純度と安定性を確保するために、複数のステップと厳格な品質管理を含むように慎重に設計されています。

同時に、当社はお客様に正確で信頼性の高い地図サービスを提供することに尽力しています。当社は高度な試験設備と機器を備え、経験豊富な専門チームを信頼して、半導体材料の特性の総合的な測定と分析を行うことができます。当社のマッピング作業には、電気的特性、組成、純度、物理的特性などのテストと、材料の構造と組成の詳細な研究が含まれます。マッピングを通じて、お客様に材料特性の正確な評価と関連する推奨事項を提供するための詳細なデータと情報を取得できます。

GDMS D-SIM 三次元測定機

2.機械能力

VeTek Semiconductor は、グラファイト、炭化ケイ素、その他の半導体製品の優れた加工能力と経験を有しており、顧客の高精度および高純度を満たすことができます。

高品質およびその他の処理要件。使用する工具、切断プロセス、材料の選択も、マイクロメートル単位のサイズ制御と製品の制御を実現するために慎重に最適化されています。

高い表面品質。私たちは加工プロセスにおける品質管理とプロセスの最適化に注意を払い、製品の品質を確保するために加工プロセスの主要なパラメータをリアルタイムで監視および制御します。

一貫性と安定性。また、製品が顧客の要求と業界標準に従って処理されていることを確認するために厳格な品質管理システムを導入し、包括的な品質検査を実施します。

当社は、お客様の高まるニーズに応え、優れたソリューションとサポートを提供するために、設備の改善と技術革新に継続的に投資していきます。

3.熱場変化の解決策

熱分野の設計と変革に関して、当社はチョクラ単結晶、鋳造多結晶、ガリウムヒ素、セレン化亜鉛、サファイア、炭化ケイ素、その他の産業機器への設計とバッチ供給を完了できます。同時に、さまざまな高温環境下でのさまざまな構造、コンポーネント、雰囲気の機械的熱計算を行うため、当社は専門的なモデリングおよびシミュレーション計算能力も備えており、顧客に専門的な設計最適化プログラムと提案を提供できます。

主な特長

• 材料の精製とマッピング: 高品質の半導体材料の複数段階の精製と包括的な特性評価 (電気、組成、純度、構造)。
• 精密機械加工: マイクロメートルレベルの寸法制御と高い表面品質を備えた、グラファイト、炭化ケイ素、その他の半導体部品の最先端の機能。
• 熱場の設計と修正: チョクラルスキー、鋳造、GaAs、ZnSe、サファイア、SiC、その他のシステムの設計と供給、さらに熱シミュレーションと最適化。
• CVD SiC コーティング部品の洗浄: MOCVD サセプターとグラファイト部品に特化した洗浄で、コーティング厚さの損失や金属残留物はゼロです。

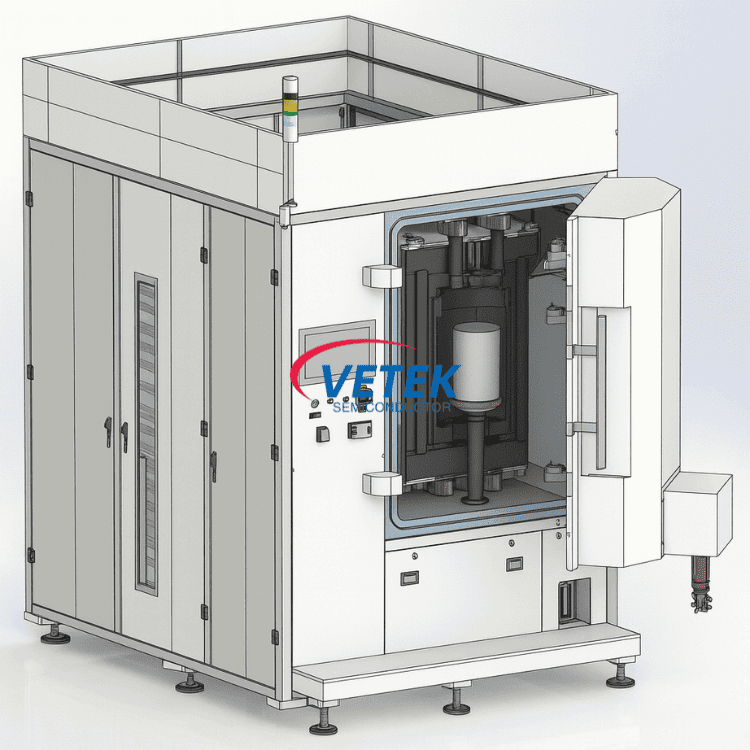

• 装置ソリューション: 正確なプロセス制御による 6 ～ 12 インチの結晶成長をサポートする大型抵抗加熱 SiC 結晶成長炉。

アプリケーション

半導体材料および装置の顧客の多様なニーズを満たすために、VeTek は対象を絞った技術サービスを提供しています。次の表は、主要なサービスエリアごとにそれらを分類しています。

関連する材料とプロセス ソリューションについては、を参照してください。炭化ケイ素コーティング, 特殊グラファイトそして炭化ケイ素エピタキシーページ

中国の専門的なテクニカルサービスメーカーおよびサプライヤーとして、当社は独自の工場を持っています。お住まいの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要な場合でも、中国製の高度で耐久性のある技術サービスを購入したい場合でも、メッセージを残してください.
