TaC コーティングされたグラファイトヒーターが GaN MOCVD エピタキシーの将来として登場する理由

GaN ベースのデバイスが MicroLED ディスプレイ、RF 通信、パワーエレクトロニクス、高効率オプトエレクトロニクスに拡大し続けるにつれ、MOCVD システムはより高いウエハ均一性、より低い汚染、および改善された生産効率を実現するというプレッシャーにさらされています。

リアクター、ガス流設計、および前駆体の化学反応には多くの場合大きな注意が払われますが、エピタキシープロセス全体の熱安定性を静かに決定する 1 つのコンポーネント、つまりグラファイトヒーターが重要です。

従来、多くの GaN MOCVD システムは、pBN コーティングされたグラファイトヒーターに依存していました。しかし、新世代の TaC (炭化タンタル) コーティングされたグラファイトヒーターは、熱効率、耐久性、プロセスの安定性において大きな利点を示しています。

GaN MOCVDにおけるグラファイトヒーターの重要な役割

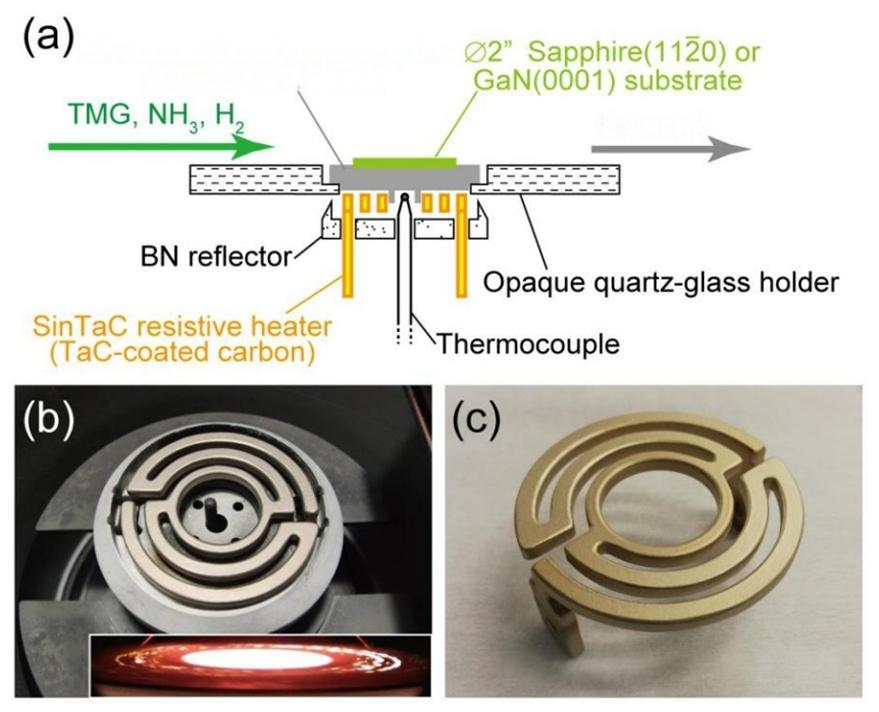

GaN MOCVD リアクターの内部では、グラファイトヒーターがエピタキシャル成長に必要な熱エネルギーを提供します。

堆積中、ヒーターが正確に制御された成長温度を維持しながら、TMGa、NH3、H2 などの前駆体が反応チャンバーに流入します。

ヒーターは高温、反応性アンモニア雰囲気、繰り返しの熱サイクル、長時間の生産運転下で継続的に動作するため、その材料特性は温度均一性、エピタキシャル層の一貫性、消費電力、および装置のメンテナンス間隔に直接影響します。従来の pBN コーティングヒーターと TaC コーティングヒーター実験による比較では、TaC コーティングヒーターを使用して成長させた GaN エピタキシャル層は、ほぼ同一の結晶構造、厚さの均一性、固有欠陥密度、不純物の取り込みおよび表面を示すことが示されています。汚染。言い換えれば、ヒーターの性能が向上しても、プロセスの品質は変わりません。

TaC のパフォーマンスが向上する理由

1. 低い電気抵抗率: 加熱応答が速くなり、消費電力が削減されます。

2. 表面放射率の低下: 熱利用が向上し、ウェーハ温度の均一性が向上します。

3. 調整可能なコーティング気孔率: 熱放射特性と熱分布の最適化が可能です。

4. ヒーター寿命の延長：優れた耐酸化性、耐摩耗性、化学的安定性、強力な接着力により、メンテナンスの負担が軽減され、耐用年数が延長されます。

ヒーター性能を向上させながらGaNエピタキシャル品質を維持

実験による比較では、TaC ヒーターで成長させた GaN 層は同等の結晶構造、厚さの均一性、欠陥密度、不純物ドーピング、表面の清浄度を維持しながら、より高いヒーター効率、より低い電力消費、より長い耐用年数を実現することが示されています。

TaCコートグラファイトヒーターの用途

GaN LED エピタキシー、MicroLED 製造、HEMT 製造、パワーエレクトロニクス、RF 半導体デバイス、および高度な化合物半導体研究。

VETEK TaC コーティングソリューション

VETEK Semiconductor は、MOCVD グラファイトヒーター、SiC 結晶成長コンポーネント、サセプタ、グラファイトるつぼ、カスタマイズされた熱場コンポーネントなど、高度な半導体製造用の高純度 CVD TaC コーティングされたグラファイトコンポーネントを開発しています。
