基板 vs. エピタキシー: 半導体製造における重要な役割

はじめに: 最新のチップの 2 本の柱

先進的なチップがどのようにして高速計算と高出力を実現するのかを真に理解するには、その物理構造の 2 つの基本的な柱、つまり半導体基板とエピタキシャル成長プロセスを詳しく掘り下げる必要があります。

簡単に言えば、基板は機械的サポートと熱放散のための「基盤」を提供し、エピタキシャル層はその「基盤」の上に注意深く構築された「活性機能層」です。 2 つの用語の違いは 1 文字のみですが、材料構造、製造プロセス、および機能的役割に根本的な違いがあります。この記事では、それらの技術的な違い、主要なパラメータ、最終デバイスのパフォーマンスへの決定的な影響を体系的に概説します。

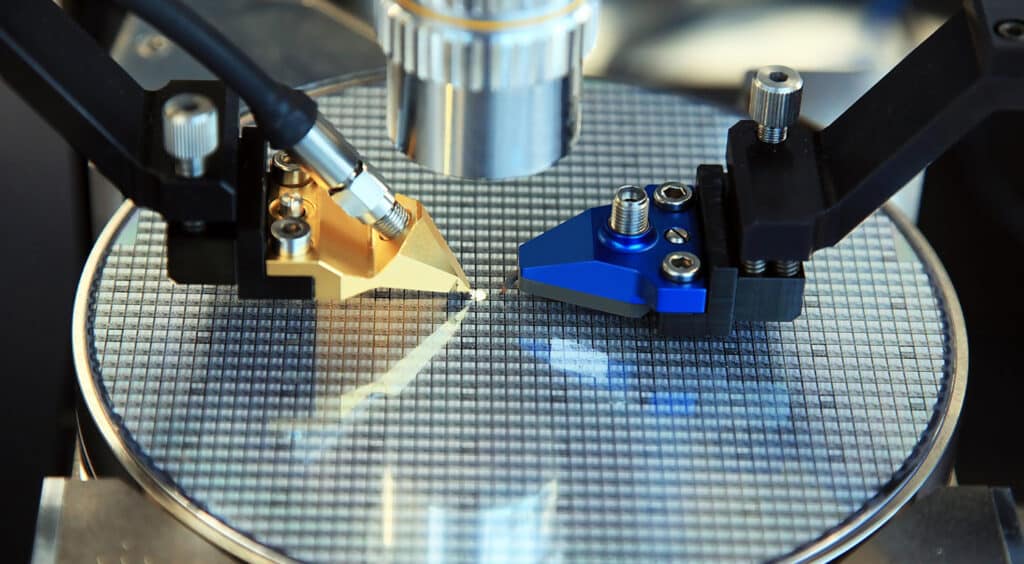

I. 半導体基板とは何ですか?

[このセクションの主な結論]: 半導体基板はデバイスの「骨格」および「ヒートシンク」として機能します。高純度の単結晶シリコン (Si) が消費者市場を支配している一方、炭化ケイ素 (SiC) は 4.9 W/cm・K という高い熱伝導率を備え、電気自動車や高電圧用途には不可欠な選択肢となっています。

半導体基板は、ほぼすべての半導体デバイスの構造的および熱的基盤を形成します。機械的な観点から見ると、それらはマイクロおよびナノ構造をサポートする物理的なプラットフォームとして機能します。さらに重要なことは、それらは、その後に堆積される層の結晶配向および構造的完全性を決定する連続的な結晶格子テンプレートを提供することである。

アプリケーションの要件に応じて、基板材料は単結晶、多結晶、さらにはアモルファスにすることができます。しかし、高性能電子デバイスは、キャリアの移動度を妨げる粒界や欠陥を最小限に抑えるために、ほぼ完全に高純度の単結晶インゴットに依存しています。

1.1 主流の基板の種類とその材料特性

大型基板の選択は、デバイスの性能、製造歩留まり、コスト構造に直接影響します。業界では主に 3 つの主要なタイプの基板が使用されます。

• シリコン基板: チョクラルスキー (CZ) 法またはフロート ゾーン (FZ) 法によって成長させた単結晶シリコン (Si) は、今日に至るまで世界の半導体産業において絶対的な主流であり続けています。その利点は、優れた費用対効果、高い機械的強度、および最大 300 mm (12 インチ) までの拡張性にあります。民生用プロセッサ、メモリデバイス、標準的な太陽電池などに広く使用されています。
• ワイドバンドギャップ基板 (炭化ケイ素およびサファイア): 電力と周波数の要件がシリコンの物理的限界を超える場合、ワイドバンドギャップ材料が避けられない選択になります。
• 炭化ケイ素（SiC）: 優れた熱伝導率 (約 3.7 ～ 4.9 W/cm・K[1]) と高い絶縁破壊電界強度を備えているため、電気自動車 (EV) インバーターや高電圧送電網に最適です。
• サファイア (Al₂O₃): 優れた光透過性と誘電体絶縁特性により、青色/紫外 LED および特殊な RF SOI アプリケーションで広く使用されています。
• 石英基板: 非常に高い化学的不活性、極めて低い熱膨張係数、および高い光学純度のおかげで、主にハイエンドの光学部品、マスクブランク、特殊なセンサー機器に使用されています。

1.2 基板の 2 つの中心機能: 支持と放熱

実際のデバイスの動作中、バルク基板は 2 つのかけがえのない重要な機能を実行します。

機械的サポート: 厳しい熱サイクル、高真空の化学プロセス、ウェーハの取り扱い、バックエンドのパッケージング中に構造的剛性を提供し、ウェーハの反りや破損を効果的に防止します。

熱伝導（放熱）: 最新のチップは局所的に大量の熱流束を生成します。バルクシリコン基板は直接ヒートシンクとして機能し、熱を外側に放散して接合領域の過熱と熱暴走を防ぎます。

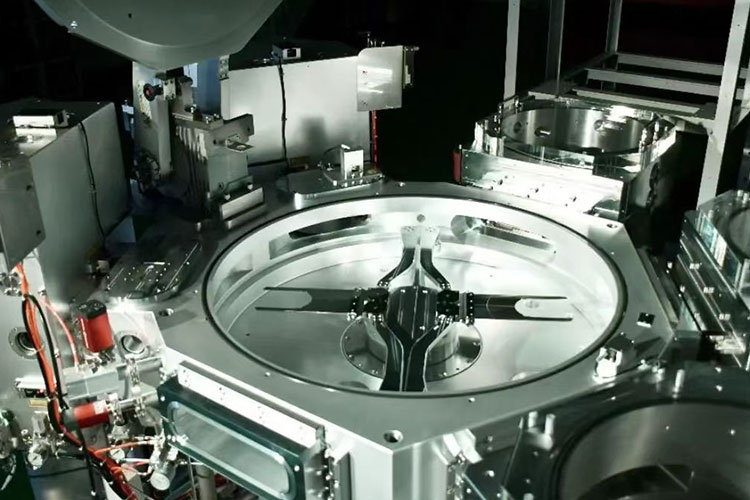

II.半導体エピタキシャル成長とは何ですか? (パフォーマンス重視のアクティブ層)

[このセクションの主な結論]：エピタキシャル層は「チップ性能の魂」です。 CVD/MOCVD は大規模な工業生産に対応し、MBE (分子線エピタキシー) は原子レベルの精度で超急峻な界面を実現します。エピタキシャル技術がなければ、5Gミリ波レーダーや高電圧MOSFETの超低オン抵抗は不可能です。

基板は安定した基盤を提供しますが、バルク成長した単結晶には微小欠陥、自然不純物、固定された電気特性が必ず含まれます。超高速、高効率のデバイスを製造するために、メーカーはエピタキシー、つまりターゲット基板上に超清浄な薄い結晶層を制御しながら堆積する方法を採用しています。

エピタキシャルプロセス中に、蒸気または分子ビームからの原子が加熱された基板表面に堆積され、その下にある結晶格子と完全に整列します。得られたエピタキシャルウェーハは、バルク基板に比べて欠陥密度が数桁低く、非常に高い結晶純度を示します。

2.1 主流のエピタキシャル成膜技術と装置

最新のエピタキシャル成長は、主に次の高度な方法によって実現されます。

• 化学蒸着（CVD / MOCVD）: 加熱されたウェーハの表面でガス状の前駆体が分解し、均一な単結晶層が形成されます。中でも、有機金属化学気相成長法 (MOCVD) は、III-V 族化合物およびワイドバンドギャップ半導体のエピタキシャル成長の業界標準です。

• 分子線エピタキシー (MBE): このプロセスは超高真空 (UHV) 環境で行われ、基板上に正確な熱ビームを照射することで単一原子層の精度を達成し、その結果非常に急峻な界面勾配が得られます。量子井戸などの超微細構造に適しています。

高品質のエピタキシャル堆積は、正確なプロセス制御だけでなく、反応チャンバー内の主要コンポーネント (SiC コーティングされたグラファイト基板など) の寿命管理にも依存しており、プロセスの安定性と歩留まりに直接影響します。

2.2 エピタキシャル技術が可能にする高度なアプリケーション

エピタキシーにより、バルク材料だけでは実現できないデバイス アーキテクチャが可能になります。

• シリコンゲルマニウムヘテロ接合バイポーラトランジスタ (SiGe HBT): ベース領域上に極薄の SiGe エピタキシャル層を成長させることでバンドギャップ シフトが生じ、高周波応答速度が大幅に向上します。
• ひずみシリコン技術: SiGe 格子上に薄いシリコン層を堆積すると、引張歪みまたは圧縮歪みが誘発され、それによってキャリア移動度が増加します (n-FET の電子移動度および p-FET の正孔移動度の両方が向上します)。
• 選択エピタキシャル成長 (SEG)：最新の FinFET およびゲートオールアラウンド (GAA) アーキテクチャでは、ソース/ドレイン領域上の選択的 Si/SiGe エピタキシャル成長により接触抵抗が減少し、飽和電流が増加します。

半導体エピタキシープロセスの定義については、以下を参照してください。半導体エピタキシープロセスとは何ですか?

Ⅲ．基板とエピタキシャルウェーハ: 主な違いの概要

[このセクションの重要な結論]: 2 つを区別する最も直接的な方法は、それらの「機能的役割」を調べることです。基板は物理的および熱的衝撃に耐える責任を負い、エピタキシャル層は電流と電界に耐える責任を負います。活性領域を欠陥が生じやすい領域から切り離すことにより、エピタキシャル ウェーハは、基板上に直接製造されたデバイスよりも 1 桁以上低いリーク電流レベルを実現します。

視覚的に比較できるように、以下の表に、主要な製造パラメータに関するバルク基板とエピタキシャル ウェーハの基本的な違いをまとめます。

IV.技術の進歩: エピタキシーはどのようにしてデバイスの性能を根本的に向上させるのでしょうか?

[このセクションの主な結論]: バルク基板の自然な微小欠陥と熱ストレス ポイントは、デバイスの高い漏れ電流と低い降伏電圧を引き起こす「隠れたキラー」です。エピタキシャル技術の本質は、「欠陥のある機械基板」を「欠陥のない活性な機能層」から分離し、それによって純粋なエピタキシャル層内のキャリア輸送を分離することにあります。このデカップリング設計は、より高い動作周波数、より低い消費電力、より長いデバイス寿命を直接もたらします。これは、バルク基板のみを使用することによっては決して達成できない質的な飛躍です。

エピタキシャル技術の導入は、単なる「膜の層の追加」ではなく、デバイスの信頼性と電気的性能の質的な飛躍をもたらします。

化学純度が最も高くても、標準的なバルク基板には、結晶引上げプロセスで残留した微細孔、酸素析出物、熱応力点が必然的に含まれます。バルク基板上に直接デバイスを製造すると、多くの場合、高い漏れ電流と低い耐電圧が発生します。

対照的に、エピタキシャル ウェーハは、純粋で欠陥のないエピタキシャル層内でキャリアの輸送を隔離します。アクティブな機能領域を欠陥が発生しやすい機械基板から切り離すことで、メーカーは次のことを達成できます。

• より高い動作周波数（寄生容量の減少）。
• 消費電力の低減 (漏れの低減)。
• デバイスの寿命が長くなり、極度の電熱ストレス下でも優れた安定性を実現します。

たとえば、パワー半導体の分野では、SiC の均質なエピタキシャル層の品質が MOSFET デバイスの耐圧定格とオン抵抗を直接決定します。これはバルク SiC 基板だけでは達成できません。

V. エンジニアにとって最も懸念される技術的問題 (FAQ)

(以下の質問は、実際のエピタキシャル成長プロセス中に半導体生産ラインのプロセスエンジニアが遭遇する一般的な技術的課題から得られたものです)

Q1: エピタキシャル成長中に粒子状物質が突然増加した場合、チャンバーリーク以外に、他に見落とされやすい領域を調査する必要がありますか?

A: これは、エンジニアが日常的なウェーハ作業中に直面する最も困難な予期せぬ状況の 1 つです。チャンバーが気密であることを確認したら、次の 3 つの「隠れたコーナー」の調査を優先することをお勧めします。

1. グラファイトサセプタの表面状態: SiC コーティングの微小亀裂または剥離領域は、高温で粒子を放出する可能性があります。サセプターが 1000 回を超える実行に使用されている場合は、テストのためにすぐに交換することをお勧めします。サセプターを無傷のコーティングを持つサセプターに交換すると、パーティクルの問題の多くは解消されます。

2. ガスライン切り替え時の圧力過渡: MOCVD システムでは、ソースガス切り替えの瞬間の圧力変動により、副生成物が配管の内壁から剥離する可能性があります。自動圧力コントローラー (APC) の応答曲線を検査して、圧力オーバーシュートが発生していないかどうかを確認することをお勧めします。

3. 基板裏面の汚染物質: 基板がチャンバーに入る前に基板の裏面に微細な塵や有機残留物がある場合、高温で表面のエピタキシャル層に「移動」する可能性があります。これは最も一般的に見落とされている問題です。

粒子のトラブルシューティングは、本質的には「除去」のプロセスです。最も頻繁に交換される消耗品から始めて、チャンバーのより深い部分に向かって段階的に問題を追跡します。

Q2: SiC エピタキシーでは、ステップフロー成長のプロセスウィンドウはどれくらい狭いですか?温度と圧力の偏差の許容範囲はどのくらいですか?

A: この質問は、SiC エピタキシー プロセスの核心に触れています。ステップ フロー成長では、十分な表面移動度、ステップ エッジでの適切な核生成バリア、および 3 次元アイランド成長の抑制という 3 つの条件が、非常に狭いウィンドウ内で同時に満たされる必要があります。

量産ラインの実際のデータに基づいて:

• 温度ウィンドウ: 通常は 1550°C ～ 1650°C の間で、有効範囲は約 ±15°C です。温度が低すぎると、表面粗さ (RMS) が急激に悪化します。温度が高すぎると、3C-SiC 多形介在物が現れます。
• 圧力ウィンドウ: 通常は 50 ～ 200 mbar の間で制御され、有効範囲は約 ±20 mbar です。過剰な圧力 → 表面移動長の減少とステップ融合。圧力が不十分→蒸気の過飽和が減少し、成長速度が大幅に低下します。

実際のエンジニアリング用途では、ほとんどのプロセス エンジニアは、最初に温度を固定し、次に圧力を微調整してウィンドウを見つけることを好みます。これは、チャンバーが圧力変化により迅速に応答し、迅速な DOE (実験計画法) スキャンに適しているためです。

Q3: MOCVD装置のグラファイトサセプタの交換周期はどのように決まるのですか？それは実行回数または目視検査に基づいていますか?

A: この問題は、プロセスの歩留まりと生産コストのバランスに直接関係しており、生産ラインのエンジニアと調達の意思決定者の両方にとって重要な焦点です。

業界標準の慣行は、「バッチの寿命」と「目視検査」を組み合わせた二重トラックのアプローチです。

• バッチの有効期間: サプライヤーは、コーティングの熱サイクル疲労に基づいた加速老化試験から導出された推奨耐用年数を提供しています (例: VETEK の SiC コーティングされたサセプターが Aixtron バッチに推奨されています)。外観が正常であっても、突然の故障のリスクを軽減するために、このバッチ数に達する前に予定どおりサセプタを交換することをお勧めします。

• 目視検査: 各バッチの処理後、SiC コーティング表面を目視検査するか、顕微鏡で検査します。次の「危険信号」のいずれかが表示された場合は、推奨耐用年数が終了するまで待たずに、すぐに交換を実行する必要があります。

①目に見える塗装の剥がれや亀裂。

② 表面に直径が 1 mm を超える変色した斑点（コーティングの損傷とグラファイト基材の酸化を示します）。

③ 気流分布要因が除外されている場合、エピタキシャル層の局所的な厚さの変動が繰り返し発生する。

広く検証されているエンジニアリング手法は、交換サイクルをサプライヤーの推奨寿命の 80% に設定すると同時に、各バッチの外観を写真撮影してアーカイブすることで基板寿命データベースを確立することです。このアプローチにより、時期尚早の廃棄 (無駄が発生する) とバッチ全体の廃棄につながる可能性がある最後の炉までのギャンブルの両方が回避されます。

Q4: エピタキシャル ウェーハの反りまたは反りが仕様を超えている場合、これは主に基板またはエピタキシャル プロセスによるものですか?

A: これは、歩留り分析会議中にエンジニアの間で最も激しく議論される「責任の帰属」問題です。答えは、どちらも寄与しますが、相対的な重みは材料システムによって異なります。

反り問題に対する実用的なトラブルシューティング手順: まず、基板の受信反りデータ (サプライヤー Cpk レポート) を確認します。 → 次に、エピタキシャル炉の温度均一性を確認します (熱電対校正) → 最後に、プロセス レシピを調整します。

VI.概要と選択に関する推奨事項

要約すると、基板は「骨格とヒートシンク」として機能し、エピタキシャル層は「脳と筋肉」として機能します。どちらも不可欠です:

コスト重視の標準ロジック チップや単純なディスクリート デバイスに焦点を当てている場合は、高品質で大型のシリコン基板があれば十分にニーズを満たすことができます。

アプリケーションに高周波通信、高電圧電力変換、または高感度光検出が含まれる場合、高精度のエピタキシャルプロセスを使用して製造されたウェーハが最良の選択です。

「より高速、より小型、より効率的な」ソリューションを追求し続ける今日の半導体製造業界において、エピタキシャル技術はムーアの法則の物理的限界を突破するための中核ツールとなっています。
