UV LEDレシーバー

VeTek Semiconductor は UV LED サセプタを専門とするメーカーであり、LED EPI サセプタの長年の研究開発と生産経験があり、業界の多くの顧客に認められています。

LED、つまり半導体発光ダイオードの発光の物理的性質は、半導体の pn 接合が通電された後、電位の駆動下で半導体材料内の電子と正孔が結合して光子を生成することです。半導体発光を実現します。したがって、エピタキシャル技術は LED の基礎および核心の 1 つであり、LED の電気的および光学的特性の主な決定要因でもあります。

エピタキシー (EPI) 技術とは、基板と同じ格子配置を持つ単結晶基板上に単結晶材料を成長させることを指します。基本原理：適切な温度に加熱された基板（主にサファイア基板、SiC基板、Si基板）上に、インジウム（In）、ガリウム（Ga）、アルミニウム（Al）、リン（P）などの気体物質を表面に制御基板を加工して特定の単結晶膜を成長させます。現在、LEDエピタキシャルシートの成長技術は主にMOCVD（有機金属化学気象堆積）法が用いられています。

LEDエピタキシャル基板材料

1. 赤と黄色の LED:

GaP と GaAs は赤色と黄色の LED に一般的に使用される基板です。 GaP 基板は液相エピタキシー (LPE) 法で使用され、565 ～ 700 nm の広い波長範囲が得られます。気相エピタキシー (VPE) 法の場合、GaAsP エピタキシャル層が成長し、630 ～ 650 nm の波長が得られます。 MOCVD を使用する場合、通常、AlInGaP エピタキシャル構造の成長には GaAs 基板が使用されます。

これは、格子不整合を導入し、InG​​aP および AlGaInP 構造を成長させるためのバッファ層を必要とするものの、GaAs 基板の光吸収の欠点を克服するのに役立ちます。

VeTek Semiconductor は、SiC コーティング、TaC コーティングを備えた LED EPI サセプターを提供します。

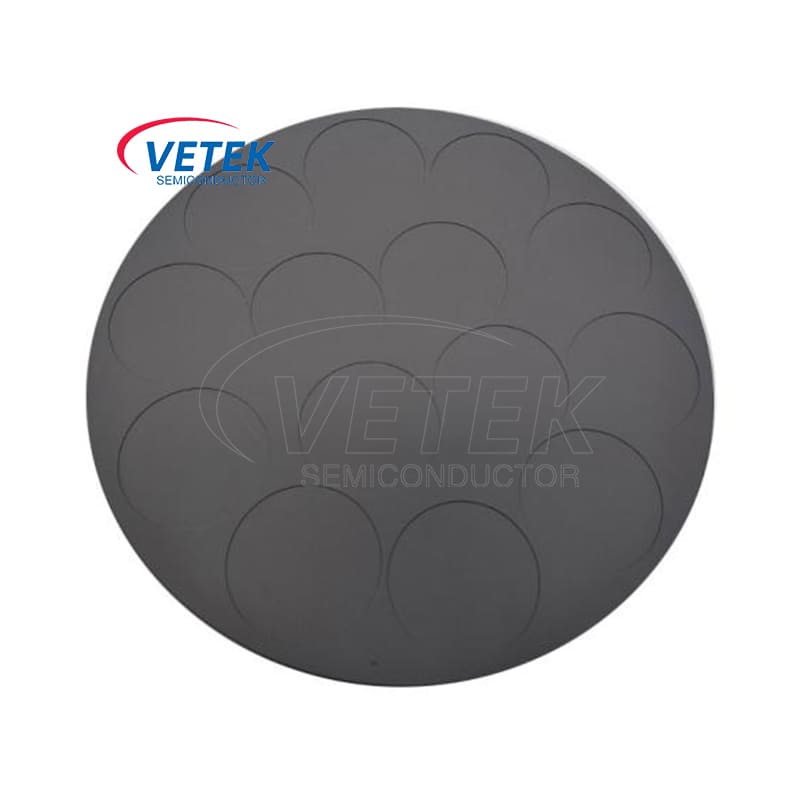

VEECO LED EPI レシーバー LED EPIサセプタに使用されるTaCコーティング

2.青と緑のLED:

 ●GaN基板：GaN単結晶はGaN成長に理想的な基板であり、結晶品質、チップ寿命、発光効率、電流密度を向上させます。しかし、その調製が難しいため、その応用は制限されます。

サファイア基板: サファイア (Al2O3) は、GaN 成長用の最も一般的な基板であり、優れた化学的安定性を備え、可視光の吸収がありません。ただし、パワーチップの大電流動作では熱伝導率が不十分であるという課題に直面しています。

●SiC基板: SiC も GaN 成長に使用される基板であり、市場シェアで 2 位にランクされています。優れた化学的安定性、電気伝導性、熱伝導性を備え、可視光の吸収がありません。ただし、サファイアに比べて価格は高く、品質は低くなります。 SiC は 380 nm 未満の UV LED には適していません。 SiC の優れた電気伝導性と熱伝導性により、サファイア基板上のパワータイプ GaN LED の放熱のためのフリップチップ ボンディングが不要になります。パワータイプのGaN LEDデバイスの放熱に効果的な上下電極構造です。

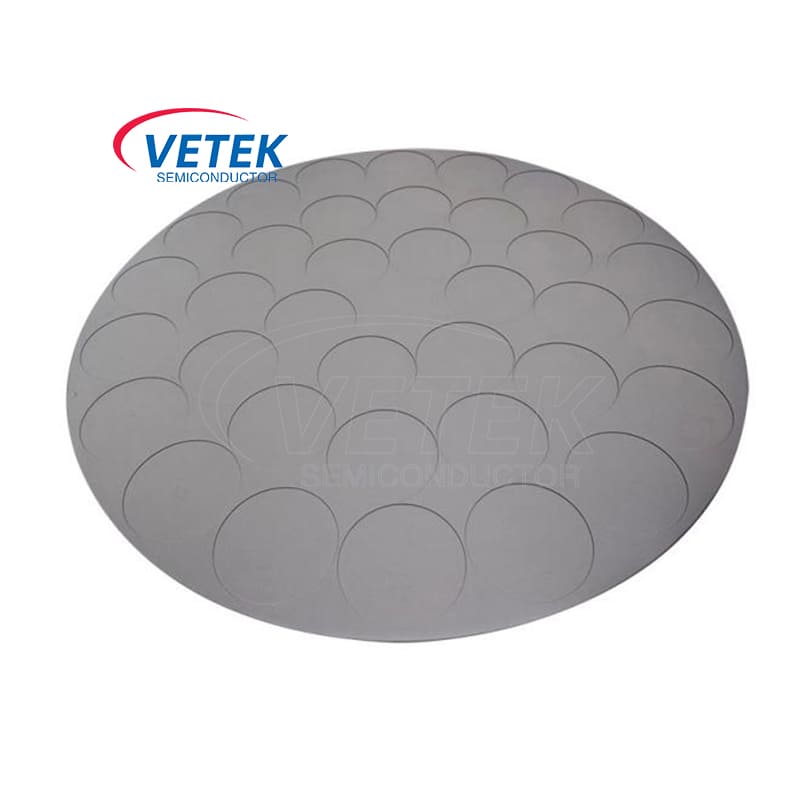

LEDエピタキシーレシーバー TaC コーティングを施した MOCVD サセプタ

3. 深紫外 LED EPI:

深紫外 (DUV) LED エピタキシー、深紫外 LED または DUV LED エピタキシーでは、基板として一般的に使用される化学材料には、窒化アルミニウム (AlN)、炭化ケイ素 (SiC)、窒化ガリウム (GaN) などがあります。これらの材料は優れた熱伝導性、電気絶縁性、結晶品質を備えているため、高出力および高温環境での DUV LED アプリケーションに適しています。基板材料の選択は、アプリケーション要件、製造プロセス、コストの考慮事項などの要因によって異なります。

SiC コーティングされた深紫外 LED サセプタ TaC コーティングされた深紫外 LED サセプタ
