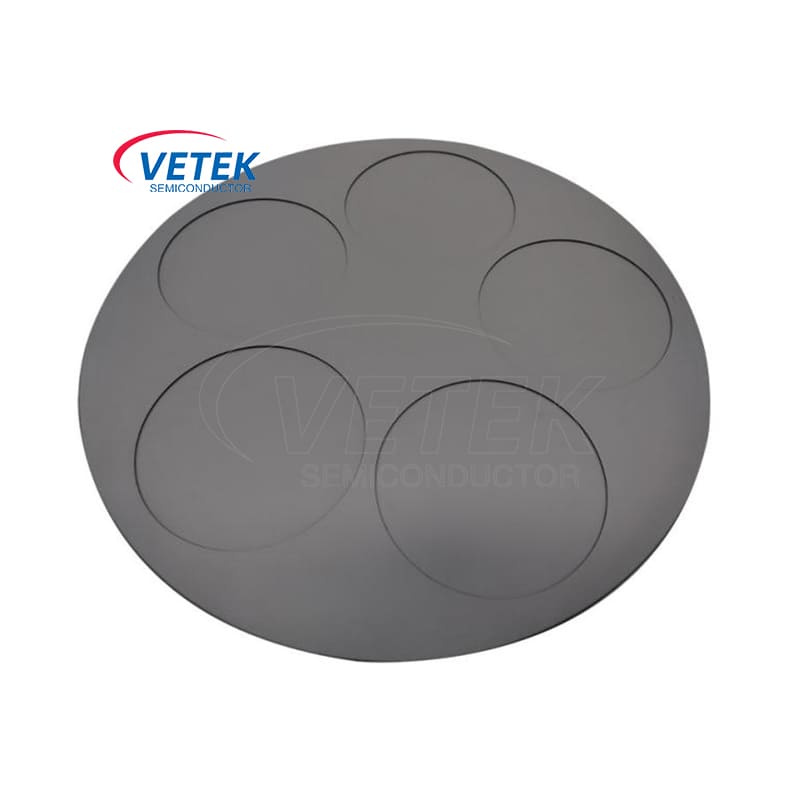

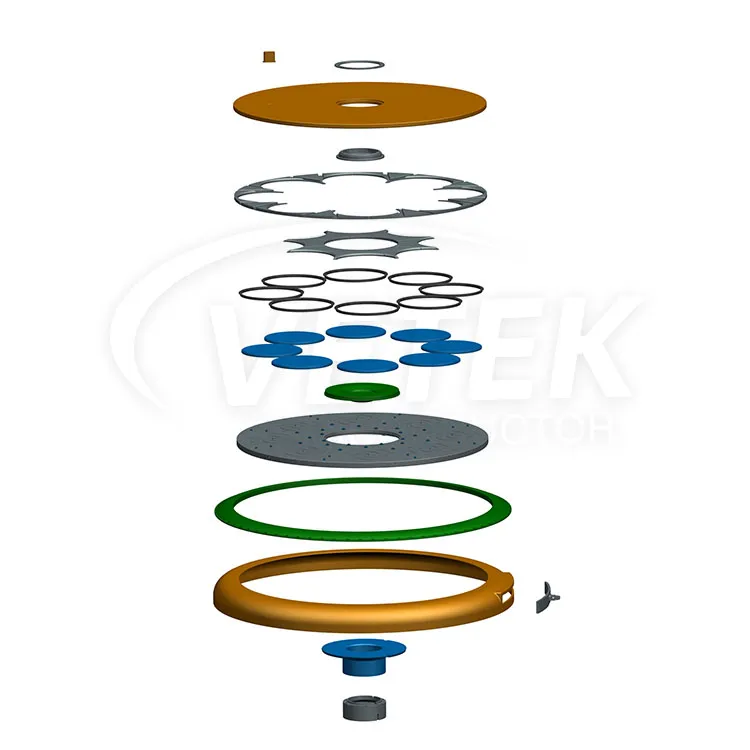

SICコーティングディープUV LED受容器

SICコーティングディープUV LED受容器は、コアベアリングコンポーネントですMOCVD（金属有機化学蒸気堆積）機器。受容器は、特に高アルミニウム含有量を伴う窒化アルミニウム（ALN）エピタキシャル層の成長において、深いUV LEDエピタキシャル成長の均一性、厚さ制御、および材料の品質に直接影響します。

SICコーティングディープUV LED受容器は、深いUV LEDエピタキシー用に特別に最適化されており、厳格なプロセス要件を満たすために熱、機械的、化学的環境特性に基づいて正確に設計されています。

VETEK半導体は、高度な加工技術を使用して、動作温度範囲内で受容器の均一な熱分布を確保し、温度勾配によって引き起こされるエピタキシャル層の不均一な成長を回避します。精密処理は、表面の粗さを制御し、粒子の汚染を最小限に抑え、ウェーハ表面接触の熱伝導率効率を改善します。

Vetek半導体は材料としてSGLグラファイトを使用し、表面はで処理されますCVD SICコーティング、長い間NH3、HCl、高温の大気に耐えることができます。 Vetek半導体のSICコーティングディープUV LED受容器は、ALN/GANエピタキシャルウェーハの熱膨張係数と一致し、プロセス中の熱応力によって引き起こされるウェーハワーピングまたは亀裂を減らします。

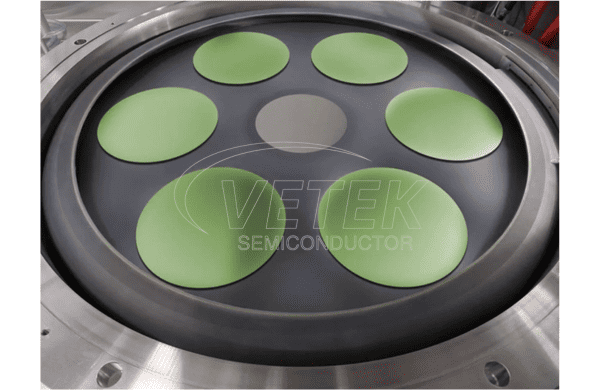

最も重要なことは、Vetek半導体のSICコーティングディープUV LED受容器が主流のMOCVD機器（Veeco K465I、EPIK 700、AIXTRON CRIUSなどを含む）に完全に適応することです。ウェーハサイズ（2〜8インチ）、ウェーハスロット設計、プロセス温度、その他の要件のカスタマイズされたサービスをサポートします。

アプリケーションシナリオ：

● 深いUV LED準備： 260 nm未満のバンドのデバイスのエピタキシャルプロセス（UV-C消毒、滅菌およびその他のフィールド）に適用されます。

● 窒素半導体エピタキシー： 窒化ガリウム（GAN）や窒化アルミニウム（ALN）などの半導体材料のエピタキシャル調製に使用されます。

● 研究レベルのエピタキシャル実験： 大学や研究機関における深いUVエピタキシーおよび新しい材料開発実験。

強力な技術チームのサポートにより、Vetek Semiconductorは、顧客のニーズに応じてユニークな仕様と機能を備えた受信者を開発し、特定の生産プロセスをサポートし、長期サービスを提供することができます。

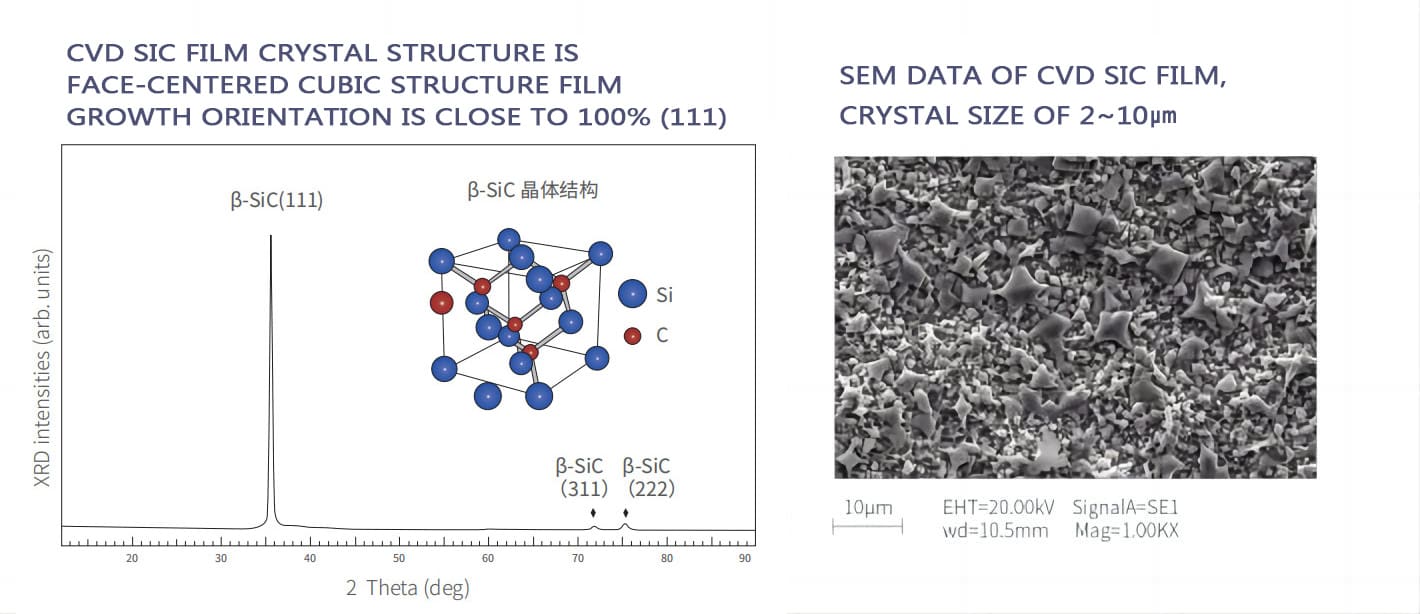

CVD SICコーティングフィルムのSEMデータ：

CVD SICコーティングの基本的な物理的特性：

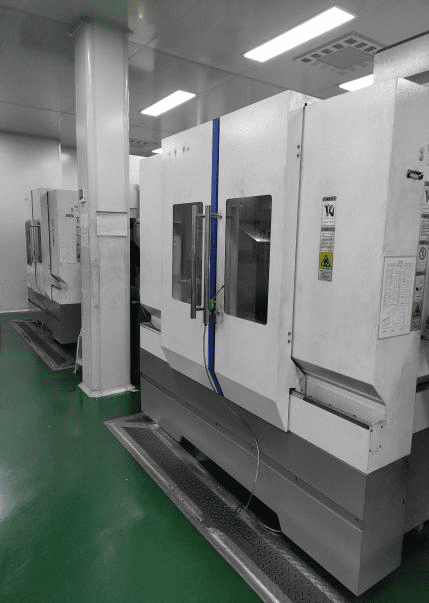

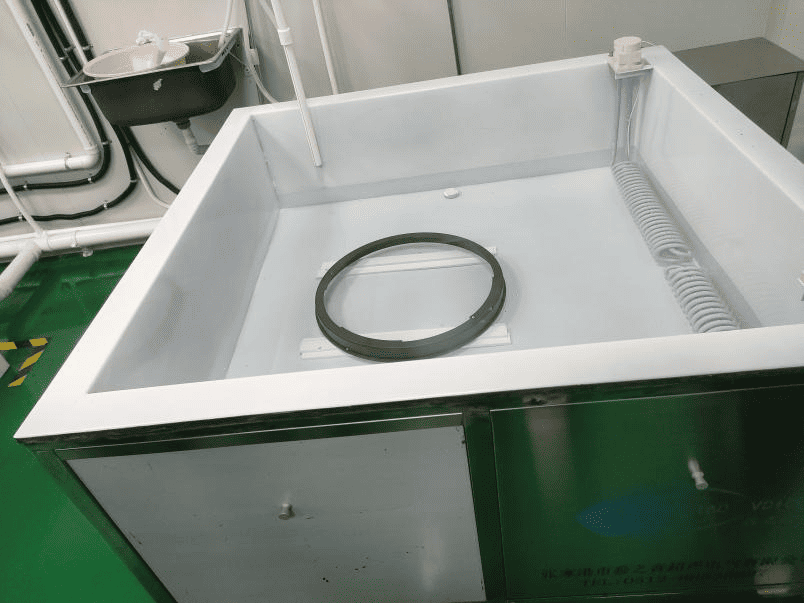

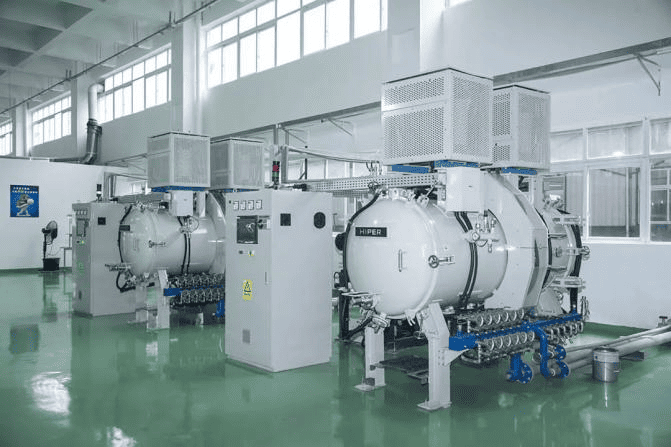

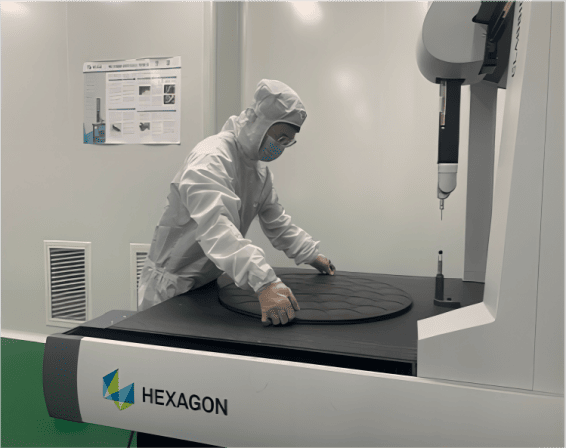

それは半導体ですSICコーティングディープUV LED受容器製品ショップ：
