Vekekemicon'sMOCVDエピタキシャル受容者ウェーハ生産プロセスで一般的な高温環境と過酷な化学条件に耐えるように設計されています。精密エンジニアリングを通じて、これらのコンポーネントは、エピタキシャル反応器システムの厳しい要件を満たすように調整されています。

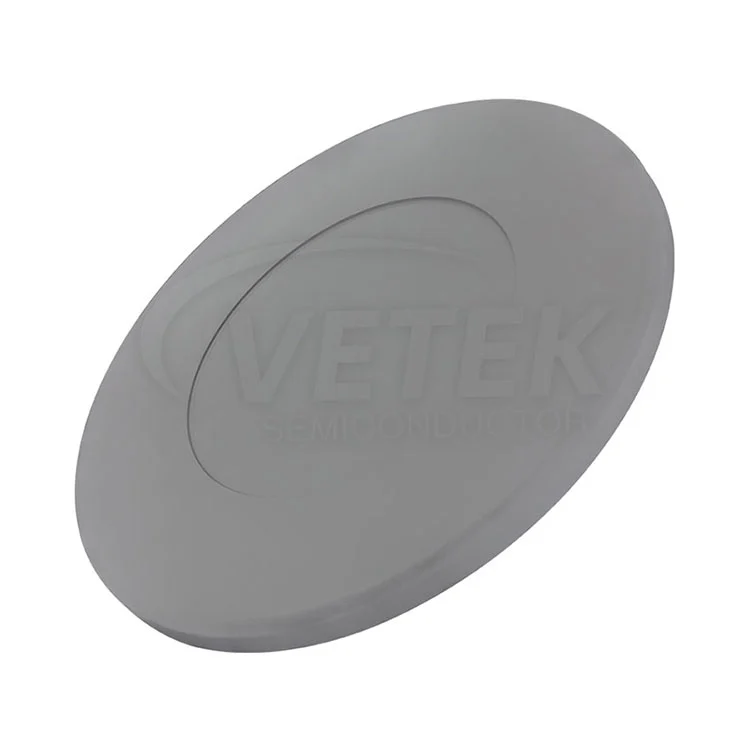

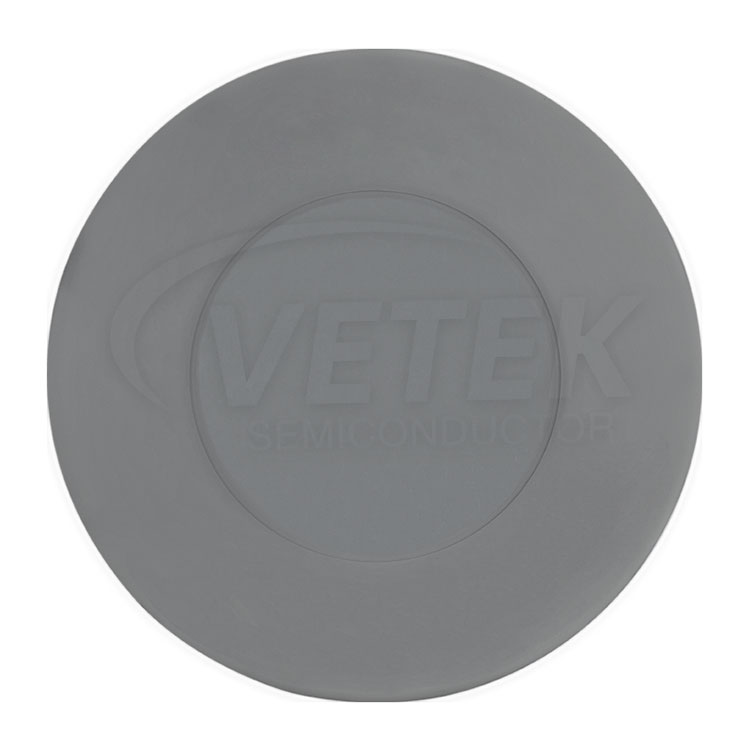

私たちのMOCVDエピタキシャル受容器は、の層でコーティングされた高品質のグラファイト基板で作られています炭化シリコン(原文)、優れた高温と腐食抵抗を備えているだけでなく、一貫したエピタキシャル膜の堆積を維持するために重要な均一な熱分布も保証します。
さらに、半導体容疑者は優れた熱性能を備えているため、高速で均一な温度制御が半導体成長プロセスを最適化できます。彼らは、高温、酸化、腐食の攻撃に耐えることができ、最も困難な動作環境でも信頼できる動作を確保します。
さらに、シリコンカーバイドコーティングMOCVD受容器は、高品質の単結晶基質を達成するために重要な均一性に焦点を当てて設計されています。フラットネスの達成は、ウェーハ表面で優れた単結晶成長を達成するために不可欠です。
Veteksemiconでは、業界基準を超えることへの情熱は、パートナーにとって費用対効果に対するコミットメントと同じくらい重要です。私たちは、MOCVDエピタキシャルセプターなどの製品を提供して、半導体製造の絶えず変化するニーズを満たし、その開発動向を予測して、操作に最も高度なツールを装備していることを確認します。長期的なパートナーシップを構築し、高品質のソリューションを提供することを楽しみにしています。
