SiC 対 TaC コーティング: 高温パワーセミプロセスにおけるグラファイトサセプターの究極のシールド

ワイドバンドギャップ (WBG) 半導体の世界では、高度な製造プロセスが「魂」であるとすれば、グラファイトサセプターは「バックボーン」であり、その表面コーティングは重要な「スキン」です。このコーティングは通常、わずか数十ミクロンの厚さですが、過酷な熱化学環境における高価なグラファイト消耗品の耐用年数を決定します。さらに重要なことは、エピタキシャル成長の純度と収率に直接影響を与えることです。

現在、2 つの主流の CVD (化学蒸着) コーティング ソリューションが業界を支配しています。炭化ケイ素 (SiC) コーティングそして炭化タンタル (TaC) コーティング。どちらも重要な役割を果たしますが、次世代製造のますます厳しくなる要求に直面すると、物理的な限界により明確な相違が生じます。

1. CVD SiC コーティング: 成熟したノードの業界標準

半導体プロセスの世界的なベンチマークとして、CVD SiC コーティングは、GaN MOCVD サセプタおよび標準の SiC エピタキシャル (Epi) 装置の「頼りになる」ソリューションです。その主な利点は次のとおりです。

優れた気密シール: 高密度 SiC コーティングがグラファイト表面の微細孔を効果的にシールし、高温での炭素粉塵や基板の不純物のガス放出を防ぐ堅牢な物理的バリアを形成します。

熱場の安定性: 熱膨張係数 (CTE) がグラファイト基板とほぼ一致しているため、SiC コーティングは、標準的な 1000°C ～ 1600°C のエピタキシャル温度範囲内で安定性を保ち、亀裂が発生しません。

コスト効率: 主流のパワーデバイス製造の大部分において、SiC コーティングは依然として性能とコスト効率が両立する「スイート スポット」です。

業界が 8 インチ SiC ウェーハに移行しているため、PVT (物理的蒸気輸送) 結晶成長にはさらに過酷な環境が必要です。温度が臨界値の 2000°C を超えると、従来のコーティングは性能の壁にぶつかります。ここで、CVD TaC コーティングが革新的な役割を果たします。

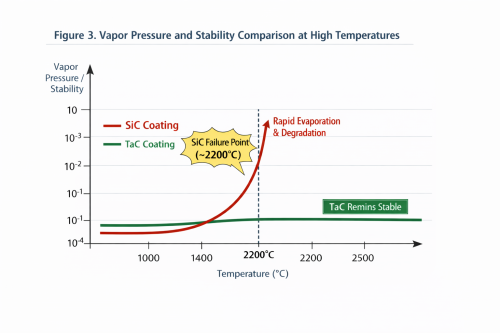

比類のない熱力学的安定性: 炭化タンタル (TaC) は 3880°C という驚異的な融点を誇ります。 Journal of Crystal Growth の研究によると、SiC コーティングは 2200°C を超えると「不一致蒸発」が起こり、シリコンは炭素よりも早く昇華し、構造劣化と粒子汚染につながります。これに対し、TaCの蒸気圧は3～4です。SiC よりも数桁低く、結晶成長のための原始的な熱場を維持します。

優れた化学的不活性性: H2 (水素) および NH3 (アンモニア) を含む還元性雰囲気において、TaC は優れた耐薬品性を示します。材料科学実験によると、高温水素中での TaC の質量損失率は SiC よりも大幅に低いことが示されており、これは貫通転位の低減とエピタキシャル層の界面品質の向上に不可欠です。

3. 主要な比較: プロセスウィンドウに基づいて選択する方法

これら 2 つのうちの選択は、単純な交換ではなく、「プロセス ウィンドウ」との正確な調整が重要です。

歩留まりの最適化は一足飛びではなく、正確な材料マッチングの結果です。 SiC 結晶成長における「炭素含有物」に悩んでいる場合、または腐食環境で部品の寿命を延ばして消耗品コスト (CoC) を削減したい場合、多くの場合、SiC から TaC へのアップグレードが行き詰まりを打開する鍵となります。

先進的な半導体コーティング材料の専任開発者として、VeTek Semiconductor は CVD SiC と TaC の両方の技術経路を習得しました。私たちの経験によれば、「最良の」材料というものは存在せず、特定の温度と圧力領域に対して最も安定したソリューションのみが存在します。成膜の均一性を精密に制御することで、当社はお客様が 8 インチ拡張時代におけるウェーハ歩留まりの限界を押し上げることができるようにします。

著者：セラ・リー

参考文献:

[1] 「高温環境における SiC および TaC の蒸気圧と蒸発」、Journal of Crystal Growth。

[2] 「還元性雰囲気における高融点金属炭化物の化学的安定性」、材料化学と物理学。

[3] 「TaC コーティングされたコンポーネントを使用した大型 SiC 単結晶成長における欠陥制御」マテリアル サイエンス フォーラム。
