薄膜コーティングからバルク材料への CVD-SiC の進化

半導体製造には高純度の材料が不可欠です。これらのプロセスには、極度の熱と腐食性化学物質が含まれます。 CVD-SiC (化学蒸着炭化ケイ素) は、必要な安定性と強度を提供します。純度が高く密度が高いため、現在では先端機器部品の主な選択肢となっています。

1. CVD技術の核心原理

CVDはChemical Vapor Depositionの略です。このプロセスでは、気相化学反応から固体材料が生成されます。メーカーは通常、メチルトリクロロシラン (MTS) などの有機前駆体を使用します。水素はこの混合物のキャリアガスとして機能します。

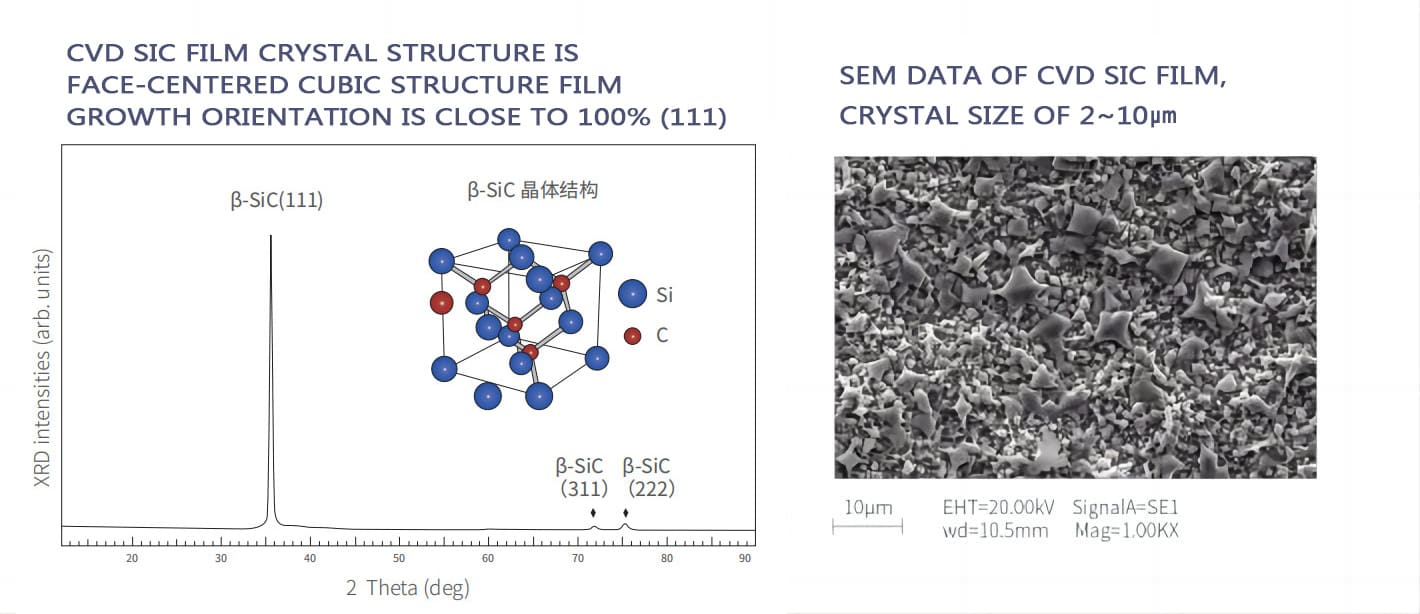

このプロセスは、1100°C ～ 1500°C に加熱された反応チャンバー内で行われます。ガス状分子は高温の基板表面で分解し、再結合します。ベータ-SiC 結晶は、層ごと、原子ごとに成長します。この方法により、非常に高い化学純度が保証され、多くの場合 99.999% を超えます。得られた材料は、理論的限界に非常に近い物理密度に達します。

2. グラファイト基板上の SiC コーティング

半導体産業では、優れた熱特性を利用してグラファイトが使用されています。ただし、グラファイトは多孔質であり、高温では粒子が放出されます。また、ガスも透過しやすくなります。メーカーはこれらの問題を CVD プロセスで解決します。彼らはグラファイト表面にSiC薄膜を堆積させます。この層の厚さは通常 100μm ～ 200μm です。

コーティングは物理的バリアとして機能します。グラファイト粒子による生産環境の汚染を防ぎます。また、アンモニア (NH3) などの腐食性ガスによる浸食にも耐性があります。主な用途は MOCVD サセプタです。この設計は、グラファイトの熱均一性と炭化ケイ素の化学的安定性を組み合わせています。成長中にエピタキシャル層を純粋に保ちます。

3. CVD 蒸着バルク材料

一部のプロセスでは、極度の耐浸食性が必要です。基板を完全に除去する必要がある場合もあります。このような場合、バルク SiC が最適なソリューションです。バルク堆積には、反応パラメータの非常に正確な制御が必要です。厚い層を成長させるには、堆積サイクルがはるかに長く続きます。これらの層の厚さは数ミリメートル、さらにはセンチメートルに達します。

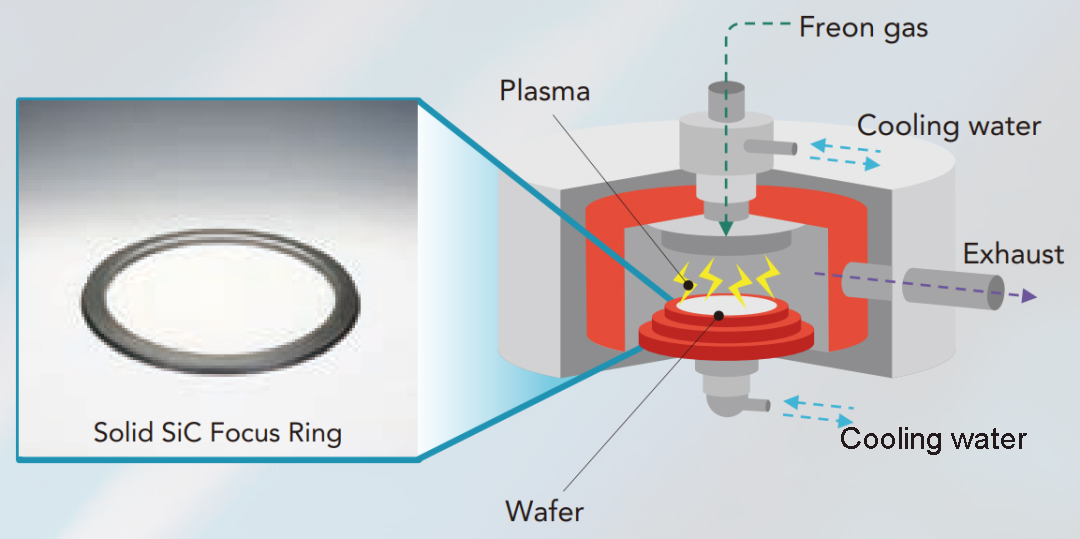

エンジニアは元の基板を取り外して、純粋な炭化ケイ素部品を取得します。これらのコンポーネントはドライ エッチング装置にとって重要です。たとえば、フォーカス リングは高エネルギーのプラズマに直接さらされる可能性があります。バルク CVD-SiC の不純物レベルは非常に低いです。プラズマ侵食に対して優れた耐性を備えています。これにより、機器部品の寿命が大幅に延長されます。

4. CVDプロセスの技術的利点

CVD-SiC は、いくつかの点で従来のプレス焼結材料よりも優れています。

高純度:気相前駆体により、徹底的な精製が可能になります。この材料には金属結合剤は含まれていません。これにより、ウェーハ処理中の金属イオン汚染が防止されます。

緻密な微細構造:原子の積み重ねにより、非多孔質構造が形成されます。これにより、優れた熱伝導性と機械的硬度が得られます。

等方性の特性:CVD-SiC はあらゆる方向で一貫した性能を維持します。複雑な動作条件下でも熱ストレスによる故障に耐えます。

CVD-SiC テクノロジーは、コーティングとバルク構造の両方を通じて半導体産業をサポートしています。 Vetek Semiconductor では、材料科学の最新の進歩を追い続けています。当社は、業界に高品質の炭化ケイ素ソリューションを提供することに専念しています。
