SiC 成長の目に見えないボトルネック: 7N バルク CVD SiC 原料が従来の粉末に取って代わられる理由

炭化ケイ素 (SiC) 半導体の世界では、ほとんどのスポットライトが 8 インチのエピタキシャル リアクターやウエハー研磨の複雑さに当てられています。しかし、サプライチェーンをその始まり、つまり物理蒸気輸送 (PVT) 炉の内部まで遡ってみると、根本的な「材料革命」が静かに起こっています。

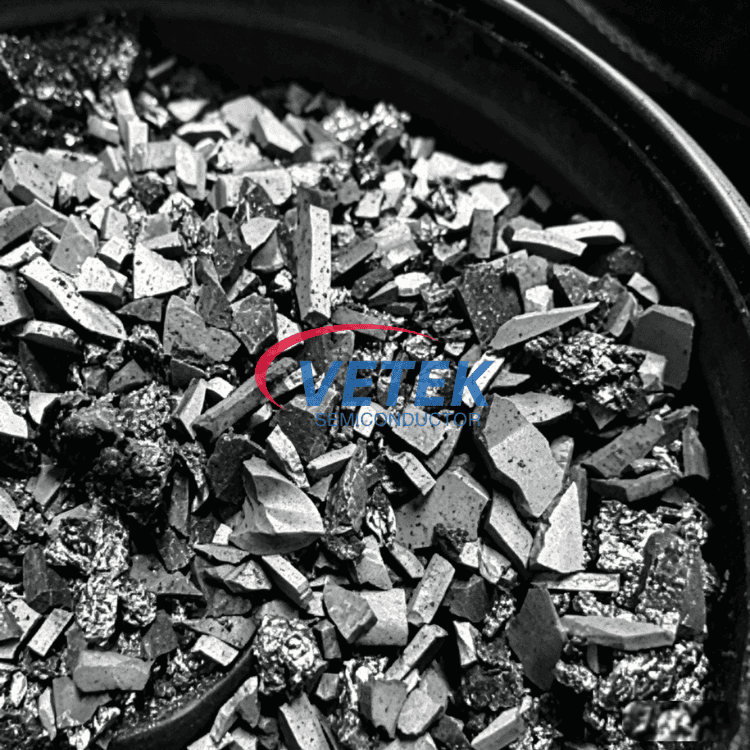

長年にわたり、合成 SiC 粉末は業界の主力製品でした。しかし、高収率とより厚い結晶ブールに対する要求が強迫観念に近いほど高まるにつれ、従来の粉末の物理的限界が限界点に達しつつあります。これが理由です7NバルクCVD SiC原料技術的な議論の周辺部から中心部に移りました。

余分な 2 つの「9」は実際には何を意味するのでしょうか?
半導体材料において、5N (99.999%) から 7N (99.99999%) への飛躍は統計上の小さな調整のように見えるかもしれませんが、原子レベルでは完全に状況を一変させます。

従来の粉末は、合成中に混入する微量の金属不純物に悩まされることがよくあります。対照的に、化学蒸着 (CVD) によって製造されたバルク材料は、不純物濃度を 10 億分の 1 (ppb) レベルまで下げることができます。高純度半絶縁 (HPSI) 結晶を成長させる場合、このレベルの純度は単なる虚栄心の基準ではなく、必要不可欠なものです。超低窒素 (N) 含有量は、要求の厳しい RF アプリケーションに必要な高い抵抗率を基板が維持できるかどうかを決定する主な要因です。

「炭素粉塵」汚染の解決: 結晶欠陥の物理的な修正

結晶成長炉の周りで時間を過ごしたことのある人なら誰でも、「炭素含有物」が究極の悪夢であることを知っています。

粉末を原料として使用する場合、2000℃を超える温度により、微粒子が黒鉛化または崩壊することがよくあります。これらの小さな、固定されていない「カーボンダスト」粒子は、ガス流によって運ばれ、結晶成長界面に直接到達し、転位や介在物を生成してウェーハ全体を効果的に削り取る可能性があります。

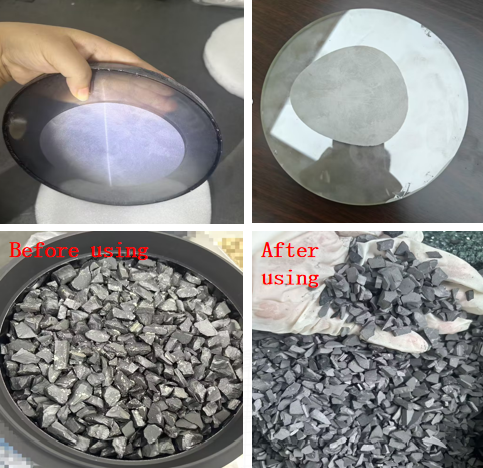

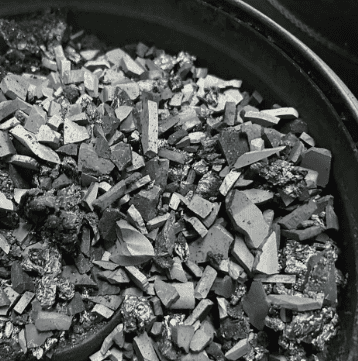

CVD-SiC バルク材料は異なる動作をします。その密度は理論値に近いため、砂の山というよりは溶ける氷の塊のように動作します。表面から均一に昇華し、粉塵の発生源を物理的に遮断します。この「クリーンな成長」環境は、大口径 8 インチ結晶の収率を高めるために必要な基礎的な安定性を提供します。

動力学: 0.8 mm/h の速度制限を突破

成長率は長い間、SiC の生産性の「アキレス腱」でした。従来のセットアップでは、速度は通常 0.3 ～ 0.8mm/h の間で推移し、成長サイクルは 1 週間以上続きます。

なぜバルク材料に切り替えると、この速度が 1.46mm/h にまで上昇するのでしょうか?それは、熱場内の物質移動効率に帰着します。

1. 最適化された梱包密度:るつぼ内のバルク材料の構造は、より安定した急峻な温度勾配を維持するのに役立ちます。基本的な熱力学によれば、勾配が大きいほど気相輸送の推進力が強くなります。

2. 化学量論的バランス:バルク材料はより予測どおりに昇華し、成長の開始時に「Si リッチ」になり、成長の終わりに向けて「C リッチ」になるというよくある悩みを解消します。

この固有の安定性により、構造品質における通常のトレードオフなしに、結晶をより厚くより速く成長させることができます。

結論：8インチ時代の必然性

業界が 8 インチ生産に向けて完全に舵を切っているため、誤差の余地はなくなりました。高純度バルク材料への移行は、もはや単なる「実験的なアップグレード」ではなく、高収率、高品質の結果を追求するメーカーにとっては当然の進化です。

粉末からバルクへの移行は、単なる形状の変化ではありません。これは、PVT プロセスをボトムアップから根本的に再構築したものです。
