SiC 基板と高度なコーティングによる MicroLED の性能の最適化

Q1: MicroLED が SiC 基板への依存を強めているのはなぜですか?

それは主に熱と構造上の欠陥との戦いです。昔はサファイアが主力でしたが、その熱伝導率が別次元にあるため、炭化ケイ素 (SiC) がその地位を引き継ぎました。高出力の MicroLED アプリケーションでは、過熱による「効率の低下」を許容できないため、これは重要です。しかし、ただ涼しく過ごすだけではありません。 SiC 層と LED 層間の格子整合は信じられないほど厳密で、シリコンよりもはるかに優れています。この精度により最初から欠陥が削減され、SiC 基板は実際に長持ちするディスプレイの、より高級ではあるが論理的な基盤となります。

Q2: CVD SiC と焼結 SiC: MicroLED の生産ではどちらが実際に勝ちますか?

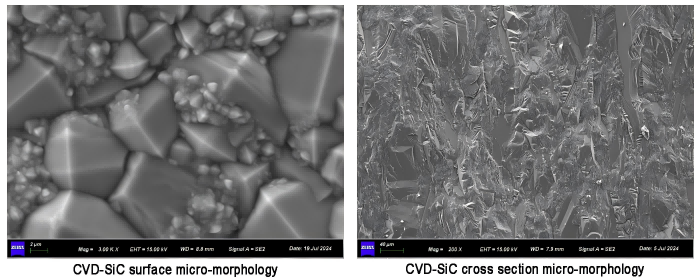

どちらにもそれぞれの役割がありますが、ここでは CVD (化学蒸着) SiC がゴールドスタンダードです。なぜ？なぜなら、毛穴がほとんどなく、信じられないほど純粋だからです。焼結SiCは確かに丈夫ですが、それらの小さな微細孔は繊細な半導体プロセスに大損害を与える可能性があります。高収率の MOCVD 成長を目指している場合、CVD SiC の超滑らかで高純度の表面は交渉の余地がありません。

Q3: MOCVD プロセスにおいて TaC コーティングが非常に重要なのはなぜですか?

炭化タンタル (TaC) をハイテク シールドと考えてください。 MOCVD 環境は過酷で、極度の熱と攻撃的な化学物質が常態です。 TaC コーティングは、機器の腐食や粒子の飛散を防ぐ頑丈なバリアを形成します。単にハードウェアを長持ちさせるだけではありません。それは、LED 自体が完璧なものになるように、成長環境を自然のままに保つことです。

Q4: MicroLED 機器にとって「成功するか失敗する」SiC コンポーネントはどれですか?

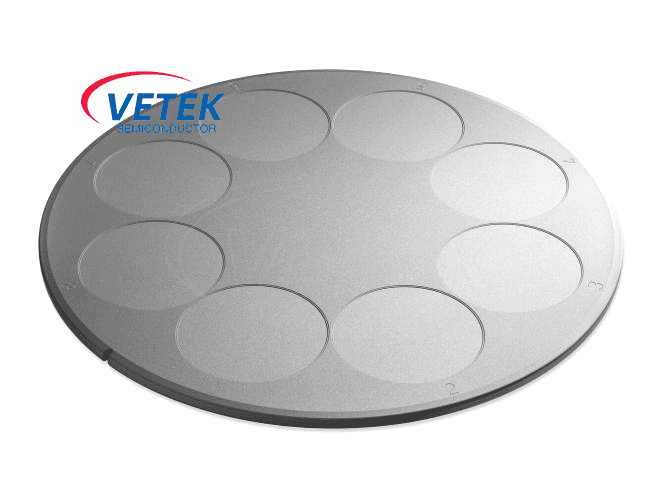

重量物はサセプタ、リング、ウェーハ キャリア (またはディスク) です。これらのコンポーネントは、エピタキシャル成長中に射線上に直接あります。これらの部品を CVD SiC または TaC で処理することにより、均一な熱分布と耐薬品性が保証されます。これらの部品に障害が発生したり変動したりすると、デバイスの歩留まりが大幅に低下します。

5. MicroLED の歩留まりが低い原因は何ですか?材料は歩留まりにどのような影響を与えるのでしょうか?

正直に言うと、MicroLED スケーリングにとって、歩留まりの低さは「部屋の中の象」です。こうした生産上の失敗のほとんどは、大規模な熱ストレスと、成長中に侵入する迷惑な浮遊粒子という 2 つの原因によって引き起こされます。ここで、材料の選択がゲームチェンジャーとなります。高品質の SiC 基板に移行し、TaC コーティングされたコンポーネントを導入することで、基本的には欠陥に対する要塞を構築することになります。これらの材料は、圧力下でウェーハが割れたり反ったりするのを防ぐ、強固で予測可能な環境を作り出します。要するに？より良い材料は、「不合格」が減り、大量生産への道がよりスムーズになることを意味します。

Q6: MOCVD ではパーティクル汚染を本当に排除できますか?

「排除」という言葉は強い言葉ですが、確実に最小限に抑えることはできます。標準コンポーネントは時間の経過とともに劣化し、粒子が「脱落」することがよくあります。 TaC や CVD SiC などのコーティングは、剥離しない、化学的に不活性なガラスのように滑らかな表面を作成します。この清浄度こそが、高性能の MicroLED と欠陥のある MicroLED を分けるものなのです。

Q7: SiC vs. サファイア vs. シリコン: 簡単な内訳。

SiC:プレミアムな選択。価格は高くなりますが、プロのように熱を処理し、格子に完璧に適合します。

サファイア：予算に優しいベテラン。広く入手可能ですが、放熱と欠陥率の高さに問題があります。

シリコン：既存の電子機器との統合には最適ですが、熱の不一致により層に亀裂が入ったり、性能が低下したりすることがよくあります。

Q8: MicroLED は第 3 世代半導体の将来にどのように適合しますか?
MicroLED は、GaN や SiC などの第 3 世代材料の「キラー アプリ」です。私たちは、驚異的な明るさと超低消費電力によって定義される未来を見据えています。次世代の AR/VR グラスであれ、ハイコントラストの車載ディスプレイであれ、SiC 基板と保護コーティングの相乗効果が業界の信頼性の根幹となります。
