半導体エピタキシーにおける CVD コーティング: エンジニアリングパラメータ、SiC/TaC の選択、および故障制御

著者 |エンジニアのニックウ | Vetek Semiconductor 先端材料事業部エンジニア

導入: エピタキシーでは、コーティングされたグラファイト サセプターが反応炉の熱的、化学的、汚染境界の一部となります。その価値はコーティングの厚さだけにあるのではなく、完成した部品が成長と洗浄のサイクルを通じてウェーハ温度、表面の安定性、再現性をいかに一貫して維持するかにあります。

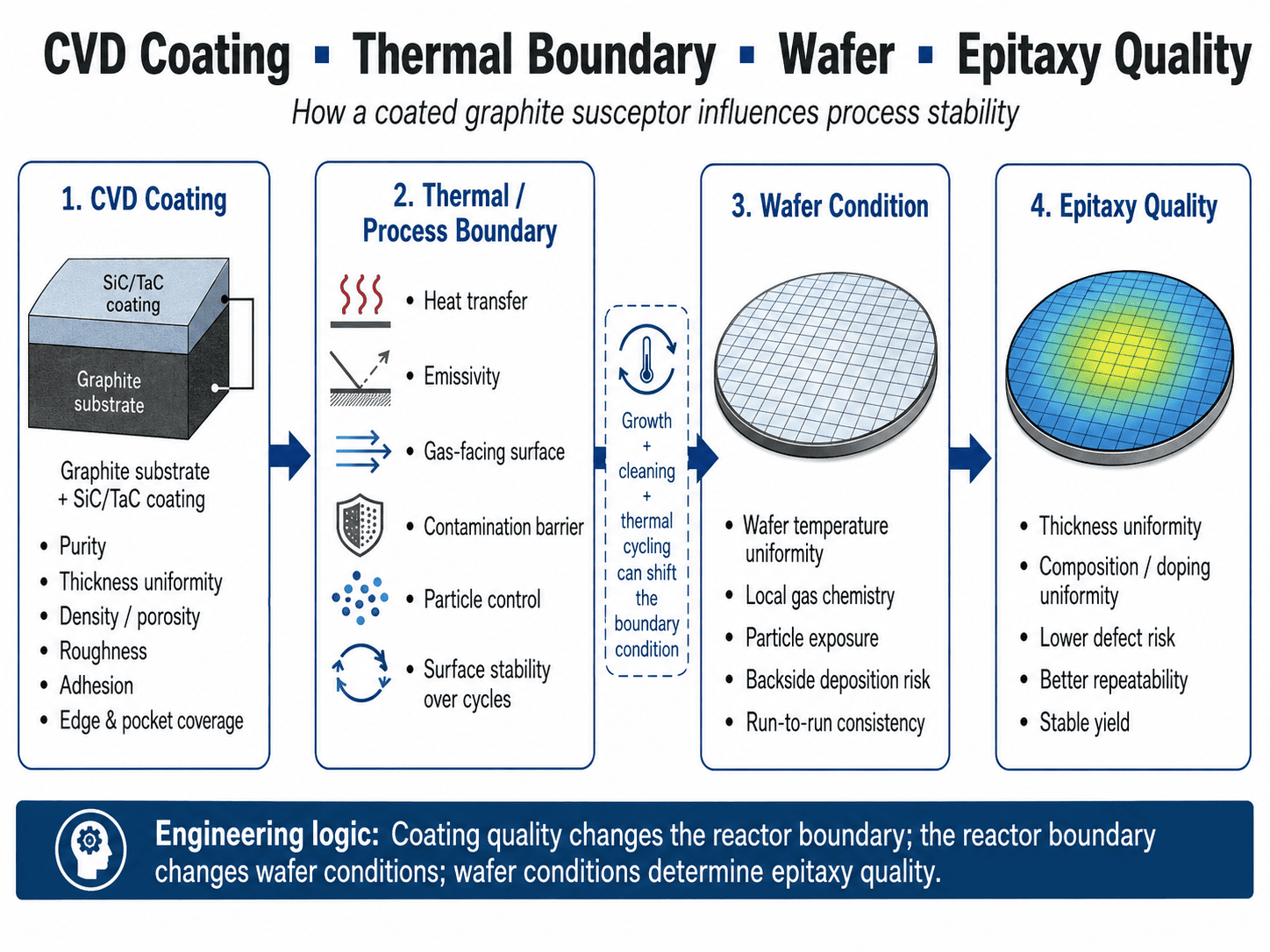

1. エピタキシープロセス境界としての CVD コーティング

核となる結論: 温度、圧力、ガス流が変化していない場合でも、コーティングの粗さ、堆積物、ポケットの形状、または界面の劣化により、熱伝達と表面の化学的性質が変化する可能性があります。したがって、コーティングされたサセプタは、受動的なウェーハホルダーではなく、プロセスに不可欠なリアクターコンポーネントとして扱う必要があります。

一般的な成長温度は負荷を示しています。GaN MOCVD は 1000 ～ 1100 °C 付近で実行されることが多く、Si エピタキシーは約 1050 ～ 1200 °C、SiC エピタキシーは約 1500 ～ 1700 °C で実行されます。ウェーハの温度は、ヒーターの電力とサセプタの形状、放射率、ポケットの深さ、回転、およびガス流量に依存します。

プラネタリー MOCVD は、層流と複数のキャリア回転を使用して、厚さ、組成、ドーピングの均一性を向上させます[1]。

2. CVD SiC および TaC コーティングパラメータ

核となる結論：「100μmコーティング」は完全な半導体仕様ではありません。密度、純度、微細構造、粗さ、CTE、厚さ分布、付着力、欠陥制御は、特に局所的な堆積が異なる可能性があるポケット、エッジ、穴、および陰影のある部分で同時に考慮する必要があります。

エンジニアリング チェーンは次のとおりです。

CVD温度/圧力/ガス比→粒子成長→密度/粗さ/応力→コーティング寿命。

圧力が高くなると粗さと多孔性が増加し、一方、温度が高すぎると構造が粗くなります [3]。

3. 熱均一性と実行ごとの再現性

核となる結論: コーティングが目に見えて剥がれる前に、プロセスに耐えられなくなる可能性があります。厚さのドリフト、凹み、堆積物、または粗さの変化により、ウェハからサセプタへの熱伝達および放射率が変化し、コンポーネントが機械的には無傷であるように見えても、温度または実行ごとのドリフトが発生する可能性があります。

ウェーハの熱バランス:

Qtotal = Q伝導 + Q放射線 + Q対流

コーティングされたサセプターは、材料特性、表面状態、形状を通じてこれらの条件に影響を与えます。ポケットの深さは、コーティングの蓄積によって最終的なウェーハの取り付け形状が変化するため、重要です。

公称 100 μm のコーティングがポケットの周囲で変化すると、局所的な熱経路と最終的な寸法の両方が変化する可能性があります。小さな変動が自動的に不均一を引き起こすことはありませんが、コーティング後のポケット深さは CTQ である必要があります。

生産中:

成長堆積物 + 洗浄 + 熱サイクル → 粗さ/放射率ドリフト → 熱境界ドリフト → ウェーハ温度ドリフト → 成長速度/組成ドリフト。

したがって、コンポーネントの寿命は、単に「目に見える破損がないこと」ではなく、プロセスの限界によって定義される必要があります。

4. CVD SiC と CVD TaC の選択

核となる結論: CVD SiC は、その成熟度、純度、およびグラファイトとの適合性により、多くの Si、GaN、および SiC エピタキシー部品の実用的なベースラインです。 TaC は、極端な温度や Si が豊富な化学反応によって SiC の後退が検証された寿命制限メカニズムとなる場合に魅力的になります。

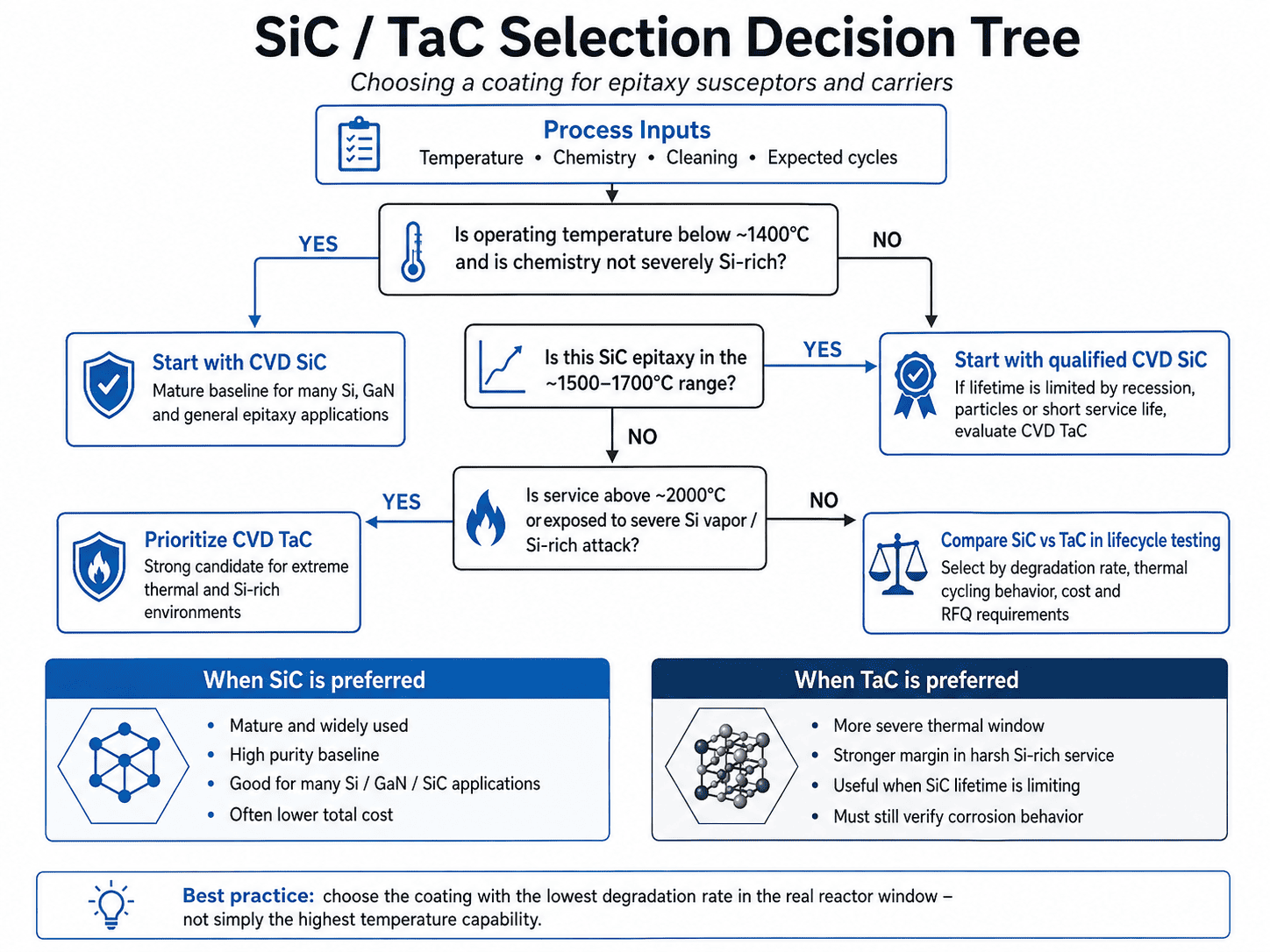

選択決定ツリーT < ~1400°C および SiC は化学的に適合しますか?

→ はい: CVD SiC を認定します。

→ いいえ: 続行します。

~1500 ～ 1700°C での SiC エピタキシャル?

→ 実証済みの SiC から始めます。景気後退、パーティクル、または短寿命が支配的な場合は、TaC を比較してください。

>2000°C または深刻な Si 蒸気への曝露?

→ TaC評価を優先する。

TaC は化学的に壊れにくいわけではありません。シリコン蒸気中で 1973 K で CVD TaC により TaSi2/SiC 反応生成物が形成されました。 Si の露出が増えると、腐食の深さと粗さが増加します。[4]したがって、選択は融点のみではなく、実際の反応器での分解速度に基づいて行う必要があります。

5. CVD コーティングの破損メカニズム

核となる結論: コーティングされたサセプタの故障のほとんどは、熱応力、蒸着の不均一性、化学的不況、洗浄や取り扱い時の損傷が組み合わさって発生します。故障解析では、「コーティング剥離」で終わるのではなく、目に見える欠陥をその根本メカニズム、さらにウェーハの症状に結び付ける必要があります。

有用な一次熱応力関係は次のとおりです。

σ ≈ E × Δα × ΔT

ここで、E はコーティングの弾性率、Δα はコーティングと基板の CTE の差、ΔT は熱変位です。これが、グラファイトの CTE の一致がコーティングの純度とほぼ同じくらい重要である理由です。

深いポケット、穴、溝はさまざまな前駆体輸送を受ける可能性があります。

局所的な薄い/多孔質のコーティング → 熱/化学的攻撃 → グラファイトの露出 → 侵食 → パーティクル → ウェーハ欠陥のリスク。

したがって、コンポーネントは機械的な寿命が終わる前にプロセスの寿命に達する可能性があります。

6. 資格およびRFQ要件

核となる結論: 認定では、原子炉の状態を測定可能な CTQ に変換し、完成した形状で検証する必要があります。材料証明書だけでは不十分です。目標は、代表的な成長サイクルと洗浄サイクルを通じて再現可能なコーティングの完全性、寸法、熱/化学的挙動です。

実際の仕様には以下を含める必要があります。

• 材料：グラファイトグレード、純度、CTE;コーティング相と純度。
• コーティング: 厚さ、局所限界、粗さ、ピンホール/気孔率の基準、接着力または熱サイクルの基準。
• ジオメトリ: コーティング後のポケット深さ、平面度/振れ、OD/ID、穴、回転関連の CTQ。
• プロセス: ウェーハサイズ、温度、ガス、圧力、加熱/回転モード、洗浄化学物質、および予想されるサイクル。

推奨されるチェックポイント:

入荷→定義された成長サイクル→クリーニング→耐用年数終了。

これらのチェックポイントを粒子およびウェーハのデータと関連付けることは、目視検査だけよりも有用です。

7. よくある質問

CVD SiC の厚さはどのくらいにすべきですか?

約 100 μm は有用な基準であり、普遍的な最適値ではありません。形状、腐食代、応力、寸法公差によってターゲットが決まります。

厚いコーティングは常に長持ちしますか?

いいえ、腐食埋蔵量は増加しますが、残留応力や寸法変化も増加する可能性があります。

SiCコーティングが剥がれるのはなぜですか?

典型的な原因としては、CTE の不一致、残留応力、界面欠陥、エッジ形状、熱サイクル、化学的攻撃、洗浄による損傷などが挙げられます。

TaC が SiC に取って代わられるのはいつですか?

高温または Si リッチな攻撃が主要な SiC 寿命限界であることが証明されている場合、TaC はより良いライフサイクル結果をもたらします。

結論

核となる結論: CVD コーティングされたグラファイトは、エピタキシー プロセスの一部として認定される必要があります。目標は、生産全体を通じて安定した熱的、化学的、寸法的挙動であり、目に見える損傷だけではなく、測定可能なプロセス CTQ によって寿命が定義されます。

エンジニアリング チェーンは次のとおりです。

グラファイト基板 → CVD 微細構造 → 完成形状 → 熱/化学的安定性 → ウエハー再現性。

より良い質問は、単に「コーティングの厚さはどれくらいですか?」ではありません。しかし、「成長、洗浄、熱サイクルを繰り返した後、このコンポーネントはどのように動作するのでしょうか?また、その寿命の終わりを定義する測定可能な限界は何ですか?」

参考文献

[1] AIXTRON SE、惑星原理 (MOCVD)。

[2] SGL カーボン、SIGRAFINE® SiC コーティング - 材料データ。

[3] Huo Y. 他、Scientific Reports 16、4150 (2026)、「グラファイト基板上の CVD-SiC コーティングにおけるプロセス-構造-特性相関の研究」。

[4] Hao K. et al.、Vacuum 241、114677 (2025)、「グラファイト基板上の CVD TaC コーティングのシリコン蒸気誘発腐食メカニズム」。

エンジニアの Nickwu は、CVD コーティングとカーボンベースのホットゾーン材料の研究開発で 15 年の経験があります。彼は、8 インチ SiC エピタキシーに使用される中国初の TaC コーティングされたグラファイト コンポーネントの量産を導入するプロジェクトを主導しました。彼は、SiC 結晶成長のための数多くのホットゾーン設計および故障解析プロジェクトに参加しており、ホットゾーン材料に関連する 7 件の発明特許を保有しています。
