炭化タンタルコーティング

VeTek Semiconductor は、半導体業界向けの炭化タンタル コーティング材料の大手メーカーです。当社の主な製品には、CVD 炭化タンタル コーティング部品、SiC 結晶成長または半導体エピタキシー プロセス用の焼結 TaC コーティング部品が含まれます。 ISO9001 に合格した VeTek Semiconductor は、品質を適切に管理しています。 VeTek Semiconductor は、反復技術の継続的な研究開発を通じて、炭化タンタル コーティング業界のイノベーターになることに専念しています。


主な製品は、TaCコートガイドリング, CVD TaCコーティングされた3枚花びらガイドリング, 炭化タンタル TaC コーティング ハーフムーン, CVD TaCコーティング 遊星SiCエピタキシャルサセプタ, 炭化タンタルコーティングリング, 炭化タンタル被覆多孔質グラファイト, TaCコーティング回転サセプタ, 炭化タンタルリング, TaCコーティング回転板, TaC コーティングされたウェハサセプタ, TaC コーティングされたディフレクター リング, CVD TaC コーティング カバー, TaCコーティングチャックなど、純度は5ppm以下であり、顧客の要求を満たすことができます。


TaC コーティング グラファイトは、独自の化学気相成長 (CVD) プロセスにより、高純度グラファイト基板の表面を炭化タンタルの微細層でコーティングすることによって作成されます。利点は下の写真に示されています。


Excellent properties of TaC coating graphite


炭化タンタル (TaC) コーティングは、最大 3880°C という高い融点、優れた機械的強度、硬度、および熱衝撃に対する耐性により注目を集めており、より高い温度要件が必要な化合物半導体エピタキシー プロセスに代わる魅力的な代替品となっています。 Aixtron MOCVDシステムやLPE SiCエピタキシープロセスなど、PVT法によるSiC結晶成長プロセスにも幅広く応用できます。


主な特長:

 ●温度安定性

 ●超高純度

 ●H2、NH3、SiH4、Siに対する耐性

 ●熱ストックに対する耐性

 ●グラファイトとの接着力が強い

 ●絶縁保護コーティングの適用範囲

 直径750mmまでのサイズ(このサイズに達するのは中国の唯一のメーカーです)


アプリケーション:

 ●ウェーハキャリア

 ●誘導加熱サセプター

 ●抵抗発熱体

 ●サテライトディスク

 ●シャワーヘッド

 ●ガイドリング

 ●LEDエピレシーバー

 ●インジェクションノズル

 ●マスキングリング

 ●遮熱板


微細断面に炭化タンタル(TaC)コーティング:


the microscopic cross-section of Tantalum carbide (TaC) coating


VeTek Semiconductor タンタルカーバイドコーティングのパラメータ:

TaCコーティングの物性
密度 14.3 (g/cm3)
比放射率 0.3
熱膨張係数 6.3 10-6/K
硬度(HK) 2000 香港
抵抗 1×10-5オーム*センチメートル
熱安定性 <2500℃
グラファイトのサイズ変更 -10~-20μm
膜厚 ≥20um 代表値 (35um±10um)


TaCコーティングEDXデータ

EDX data of TaC coating


TaCコーティングの結晶構造データ:

要素 原子パーセント
ポイント1 ポイント2 ポイント3 平均
C K 52.10 57.41 52.37 53.96
彼ら 47.90 42.59 47.63 46.04


View as

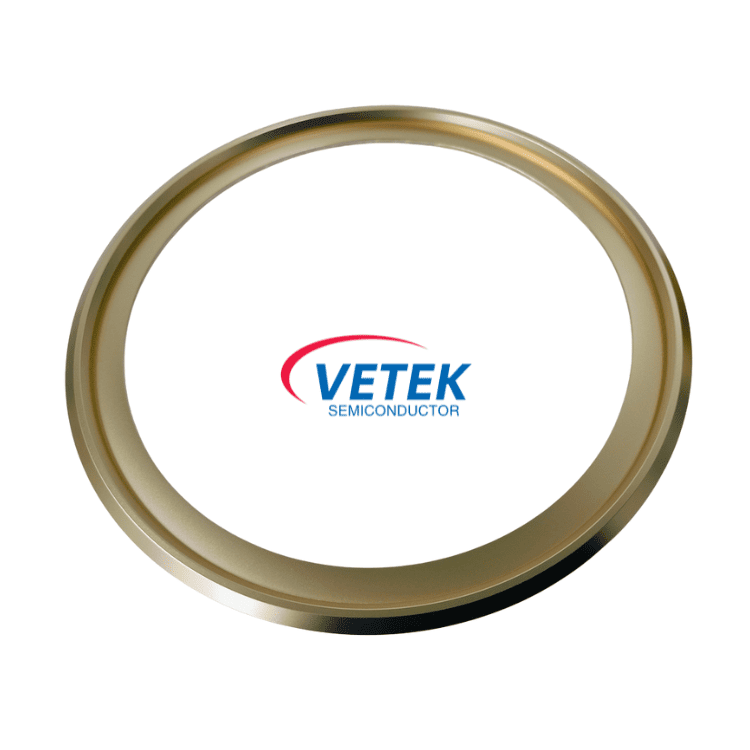

SIC単結晶のPVT成長のためのTACコーティングリング

SIC単結晶のPVT成長のためのTACコーティングリング

中国の主要なTACコーティング製品サプライヤーの1つとして、Vetek半導体は高品質のTACコーティングカスタマイズされた部品を顧客に提供できます。 SICシングルクリスタルのPVT成長のためのTACコーティングリングは、Vetek半導体の最も傑出した成熟した製品の1つです。 SIC結晶プロセスのPVT成長において重要な役割を果たし、顧客が高品質のSIC結晶を増やすのに役立ちます。お問い合わせを楽しみにしています。
CVD TACコーティング3ペタルガイドリング

CVD TACコーティング3ペタルガイドリング

Vetek Semiconductorは長年の技術開発を経験しており、CVD TACコーティングの主要なプロセス技術を習得してきました。 CVD TACコーティングされた3ペタルガイドリングは、VETEK半導体の最も成熟したCVD TACコーティング製品の1つであり、PVTメソッドごとにSIC結晶を調製するための重要なコンポーネントです。 Vetek Semiconductorの助けを借りて、あなたのSICクリスタルの生産はよりスムーズで効率的になると思います。
炭化物コーティングリングのタンタル

炭化物コーティングリングのタンタル

Vetek半導体炭化物コーティングリングは、特にSICウェーハのエッチングにおいて、半導体業界で不可欠なコンポーネントです。グラファイトベースとTACコーティングの組み合わせにより、高温および化学的に攻撃的な環境で優れた性能が保証されます。熱安定性、耐食性、機械的強度の向上により、炭化物コーティングされたリングは、半導体製造業者が生産プロセスで精度、信頼性、高品質の結果を達成するのに役立ちます。
TaCコーティングリング

TaCコーティングリング

TACコーティングリングは、半導体プロセスで使用するために設計された高性能コンポーネントであり、Vetek半導体TACコーティングリングは高い熱安定性、化学腐食に対する耐性、優れた機械的強度を持ち、エッチングプロセス中にSICウェーファーを保持およびサポートするために特異的に使用されます。高品質のウェーハを達成するためには、正確な制御と耐久性が不可欠です。 私たちはあなたのさらなる相談を楽しみにしています。
TACコーティングるつぼ

TACコーティングるつぼ

中国のプロのTACコーティングるつぼサプライヤーおよびメーカーとして、Vetek半導体のTACコーティングるつぼは、優れた熱伝導率、優れた化学的安定性、耐食性の強化を伴う半導体の単結晶成長プロセスで、かけがえのない役割を果たします。さらにお問い合わせください。
超硬タンタルコーティングガイドリング

超硬タンタルコーティングガイドリング

中国をリードする TaC コーティング ガイド リングのサプライヤーおよびメーカーである VeTek Semiconductor の炭化タンタル コーティング ガイド リングは、PVT (物理的蒸気輸送) 法における反応性ガスの流れを誘導し、最適化するために使用される重要なコンポーネントです。ガス流の分布と速度を調整することで、成長ゾーンでのSiC単結晶の均一な堆積を促進します。 VeTek Semiconductor は、中国のみならず世界でも TaC コーティング ガイド リングの大手メーカーおよびサプライヤーであり、お客様のご相談をお待ちしております。
中国の専門家炭化タンタルコーティングメーカーおよびサプライヤーとして、私たちは独自の工場を持っています。あなたの地域の特定のニーズを満たすためにカスタマイズされたサービスが必要であるか、中国製の高度で耐久性のある炭化タンタルコーティングを購入したい場合でも、メッセージを残すことができます。
