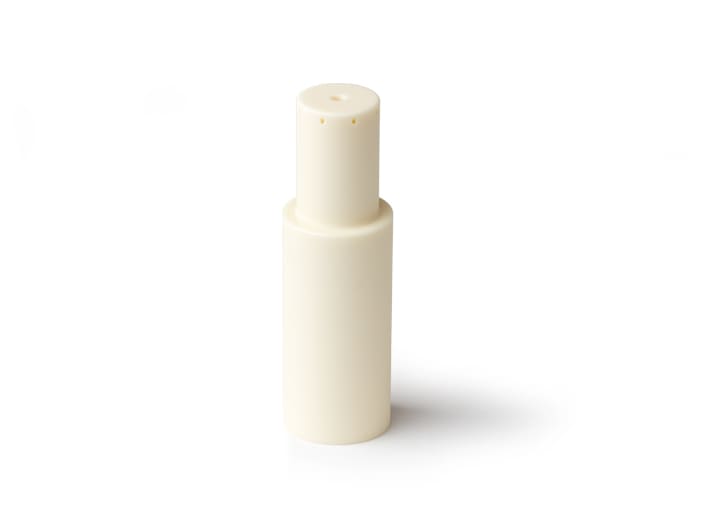

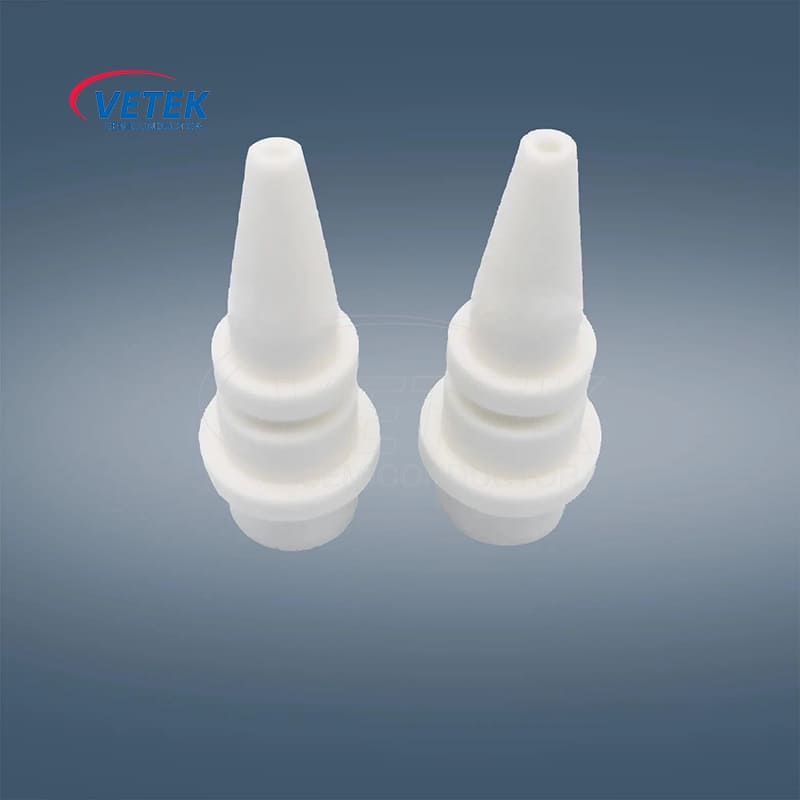

半導体セラミックノズル

Vetek半導体の半導体セラミックノズルは、優れた均一性と精度で慎重に製造されています。プロの半導体セラミックノズルメーカーおよびサプライヤーとして、Veteksemiは常に最高品質のセラミックノズル製品を競争力のある価格で提供することに取り組んでいます。あなたのさらなる相談を歓迎します。

半導体セラミックノズルは、HDP-CVDプロセス、ガスの流れを正確に制御し、確保するために使用されます高品質な成膜。セラミックノズルスプレーは、一貫した制御可能なガス流量を確保するために正確に設計されており、ガスが反応チャンバーに入ったときの乱流を最小限に抑えます。


技術仕様:


1.材料構成:



VeTeK セミコンダクター セラミック サンド ブラスト ノズルは通常、酸化アルミニウム (Al2O3) などの半導体セラミックで作られています。炭化ケイ素(SiC)、または酸化ジルコニウム(ZrO2)、これらの材料は優れた特性を持っています:

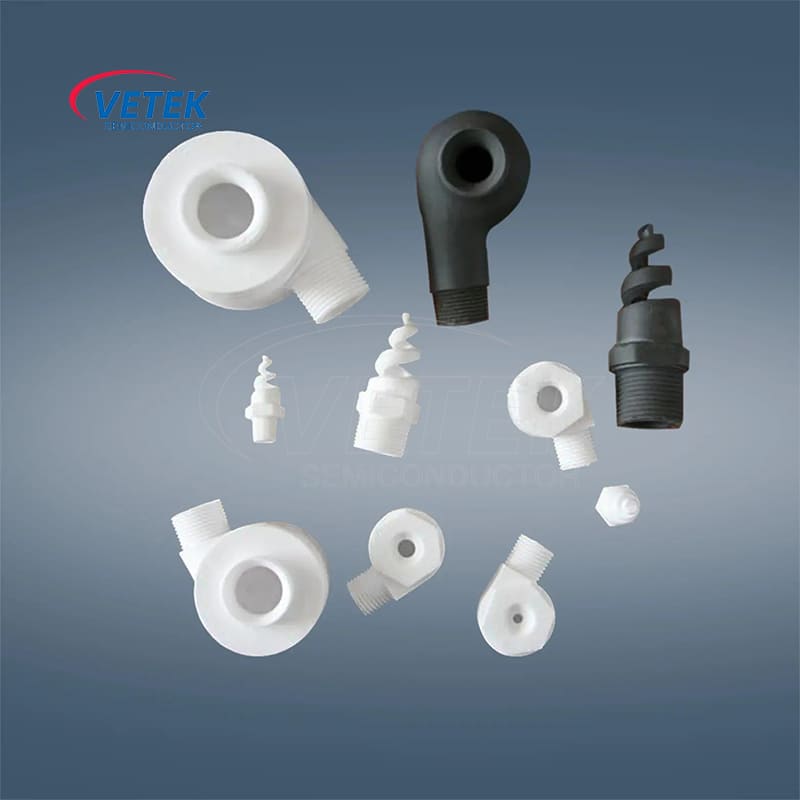

VeTek Semiconductor Various types of Ceramic Nozzle parts

    • 高い熱安定性(1000℃を超える温度に耐えることができます)

    •使用される反応性ガスによる腐食に対する耐性CVDプロセス(シラン、アンモニアなど)

    •連続血漿曝露に対する耐性。



2。構造設計:


    • オリフィス サイズ: 半導体セラミック ノズルのオリフィスは、ガス流の正確な制御を可能にするように科学的に設計されており、これが膜の均一性と厚さに影響を与えます。


    • 角度と形状: 基板全体に均一なガス分布を確保し、堆積層の欠陥を最小限に抑えるように正確に設計されています。


半導体産業では、半導体セラミック ブラスト ノズルが主に HDP-CVD プロセスで重要な役割を果たしています。また、マイクロエレクトロニクス製造用の薄膜を堆積するためにも使用され、均一で汚染物質のない高品質の表面コーティングが保証されます。


VeTeK 半導体セラミック ノズルのショップ:
