ガンエピタキシーアンダーテイカー

Gan Epitaxyは、高性能の電子および光電子デバイスを生産するために使用される高度な半導体製造技術です。異なる基質材料によると、ガンエピタキシャルウェーハGanベースのGan、SICベースのGan、SapphireベースのGan、およびgan-on-si.

       GANエピタキシーを生成するためのMOCVDプロセスの簡素化された概略

GANエピタキシーの生成では、ガスの流れの方向、温度、圧力、固定、および落下汚染物質などのさまざまな要因を含むため、基質はエピタキシャル堆積のために単純に配置することはできません。したがって、ベースが必要であり、その後、基質がディスクに配置され、CVDテクノロジーを使用して基板上にエピタキシャル堆積が実行されます。このベースは、GANエピタキシー受容器です。

SICの熱伝導率はGan、Si、Sapphireの熱伝導率よりもはるかに高いため、SICとGanの間の格子の不一致は小さいです。したがって、基質GANエピタキシャルウェーハに関係なく、SICコーティングを伴うGANエピタキシー受容器は、デバイスの熱特性を大幅に改善し、デバイスの接合温度を低下させる可能性があります。

材料の格子の不一致と熱不一致の関係

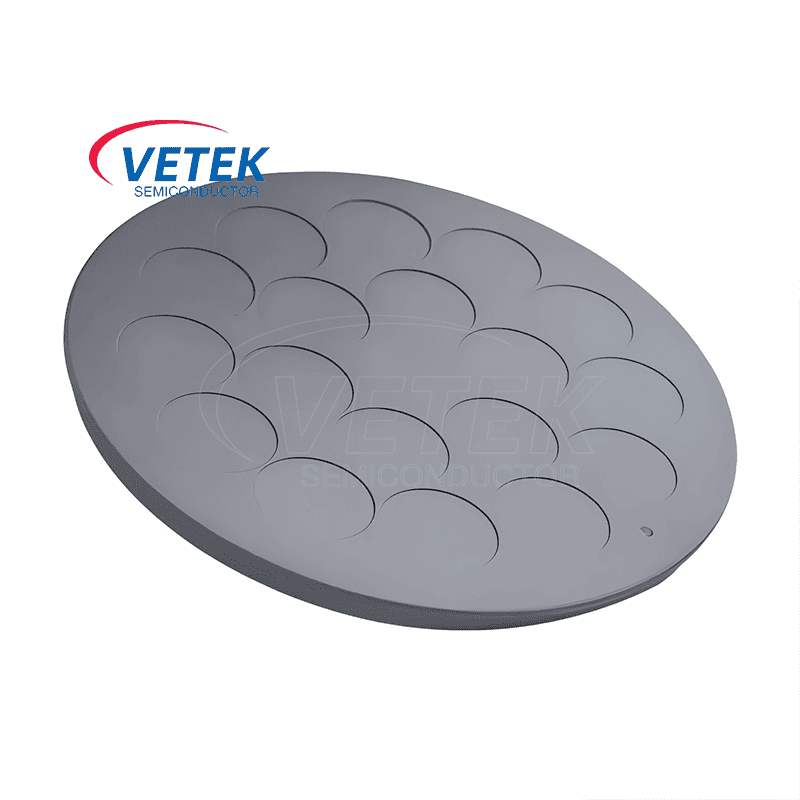

ブート半導体によって製造されたGanエピタキシー受容者には、次の特性があります:

材料：受容器は、高純度のグラファイトとSICコーティングで作られています。これにより、高温に耐えることができ、エピタキシャル製造中に優れた安定性を提供できます。

熱伝導率：良好な熱パフォーマンスにより、正確な温度制御が可能になり、GANエピタキシー受容者の良好な熱伝導率により、GANエピタキシーの均一な堆積が保証されます。

化学物質の安定性：SICコーティングは汚染と腐食を防ぐため、GANエピタキシー受容器はMOCVDシステムの過酷な化学環境に耐え、GANエピタキシーの正常な生産を確保できます。

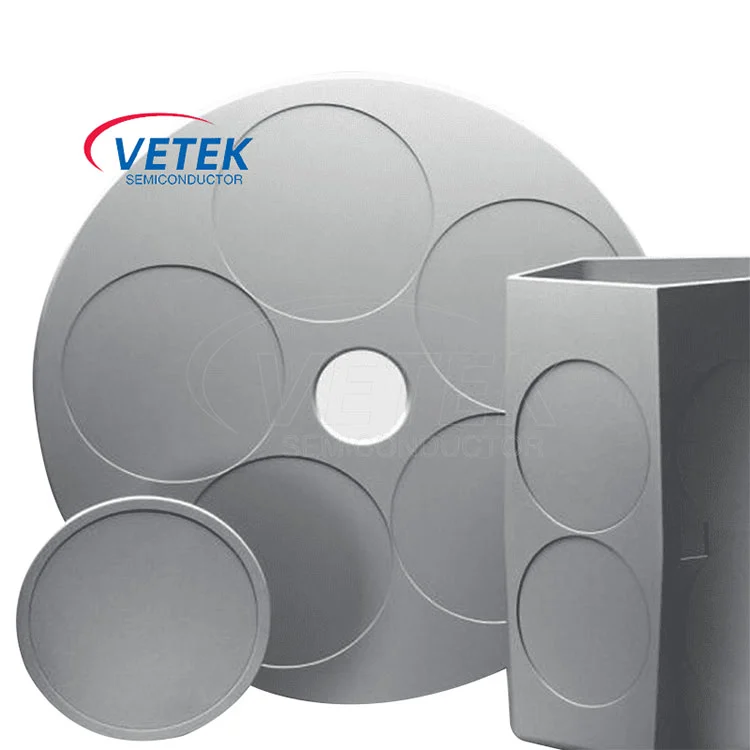

デザイン：構造設計は、バレル型やパンケーキ型の容疑者など、顧客のニーズに応じて実行されます。さまざまな構造が異なるエピタキシャル成長技術に最適化され、ウェーハの収量と層の均一性が向上します。

あなたのニードルが何であれ、vetek半導体はあなたに最高の製品とソリューションを提供することができます。いつでもあなたの相談を楽しみにしています。

の基本的な物理的特性CVD SICコーティング:

ブート 半導体Gan Epitaxy Comptceptor Shops:
