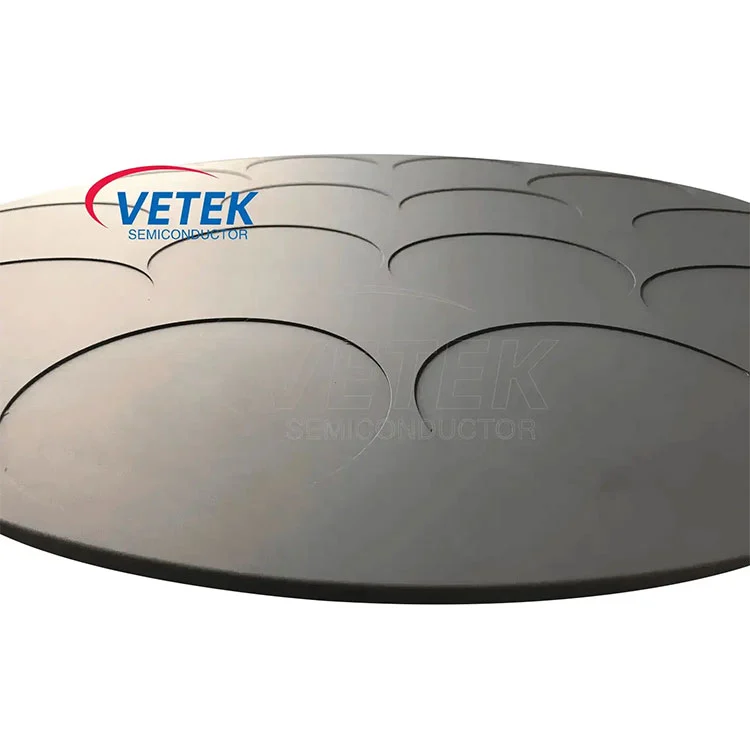

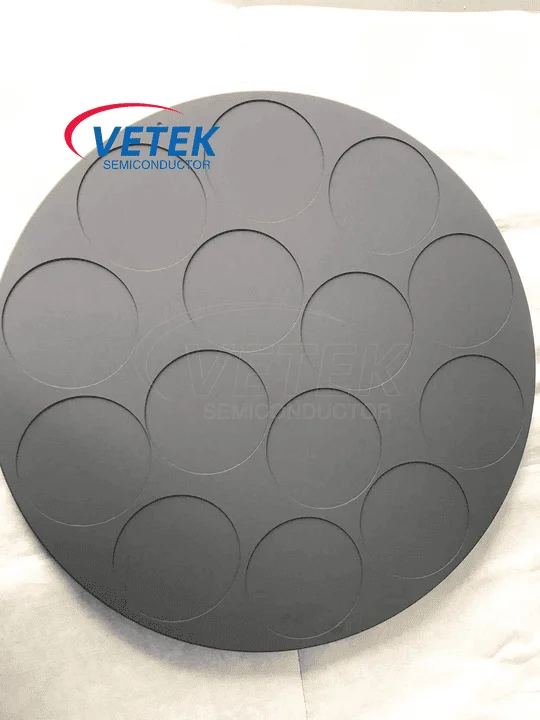

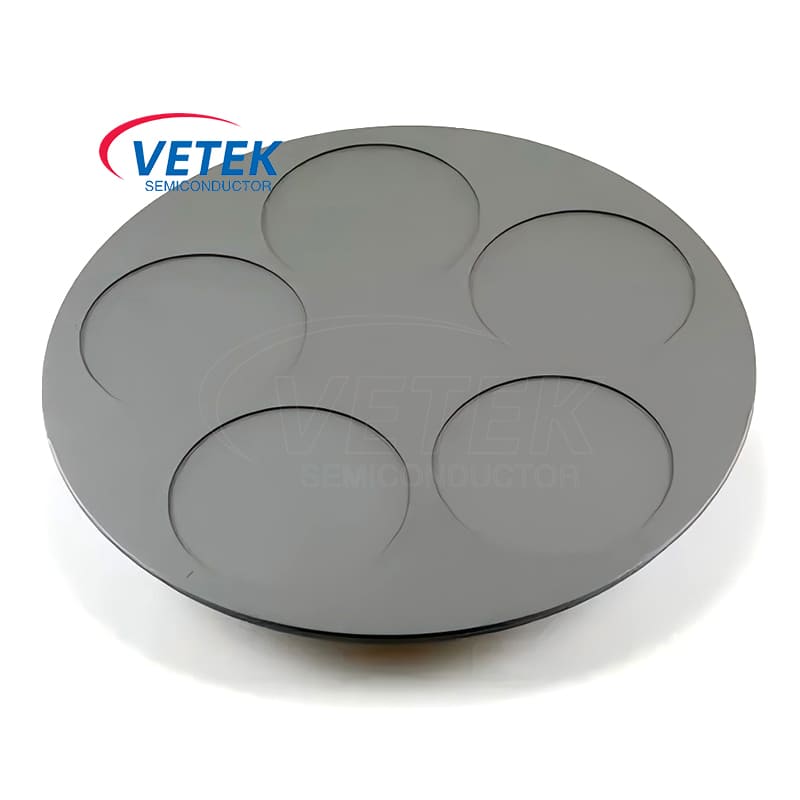

CVD SiCコーティング エピタキササセプタ
  • CVD SiCコーティング エピタキササセプタCVD SiCコーティング エピタキササセプタ

CVD SiCコーティング エピタキササセプタ

VeTek Semiconductor の CVD SiC コーティング エピタキシー サセプタは、半導体ウェーハの取り扱いと処理用に設計された精密設計ツールです。この SiC コーティング エピタキシー サセプターは、薄膜、エピ層、その他のコーティングの成長を促進する上で重要な役割を果たし、温度と材料特性を正確に制御できます。さらにお問い合わせをお待ちしております。

Veteksemicon の CVD SiC コーティング エピタキシー サセプタは、半導体ウェーハ処理用に設計された精密設計ツールです。この SiC コーティング エピタキシー サセプターは、薄膜、エピ層、その他のコーティングの成長を促進する上で重要な役割を果たし、温度と材料特性を正確に制御できます。さらにお問い合わせをお待ちしております。



基本CVD SiC コーティングの物理的特性:

CVD SiCコーティングの基本物性
財産
代表値
結晶構造
FCC β 相多結晶、主に (111) 配向
密度
3.21 g/cm3
硬度
ビッカース硬度2500(500g荷重)
粒度
2~10μm
化学純度
99.99995%
熱容量
640J・kg-1・K-1
昇華温度
2700℃
曲げ強度
415MPa RT 4点
ヤング率
430 Gpa 4pt曲げ、1300℃
熱伝導率
300W・m-1・K-1
熱膨張(CTE)
4.5×10-6K-1

CVD SiC コーティングエピタキシーサセプタ製品の利点:


● 正確な蒸着: サセプターは、熱伝導性の高いグラファイト基板と SiC コーティングを組み合わせて、基板 (サファイア、SiC、GaN など) に安定した支持プラットフォームを提供します。高い熱伝導率(SiCは約120W/m・K)により、熱を素早く伝達し、基板表面の温度分布を均一にし、高品質なエピタキシャル層の成長を促進します。

● 汚染の軽減: CVD プロセスで作成された SiC コーティングは非常に純度が高く (不純物含有量 <5 ppm)、腐食性ガス (Cl₂、NH₃ など) に対する耐性が高く、エピタキシャル層の汚染を回避します。

● 耐久性:SiCの高い硬度(モース硬度9.5)と耐摩耗性により、繰り返し使用時の基材の機械的損失が少なく、高周波半導体製造プロセスに適しています。



VeTeksemicon は、高品質の製品と競争力のある価格を提供することに尽力しています。 私たちは、中国における長期的なパートナーとなることを楽しみにしています。
