G5のエピタキシャルグラファイトサポート

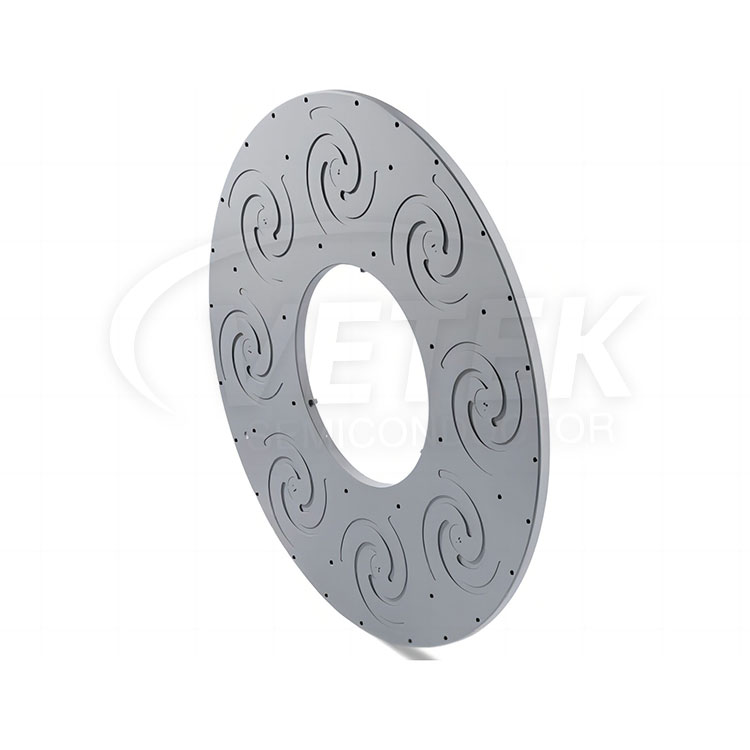

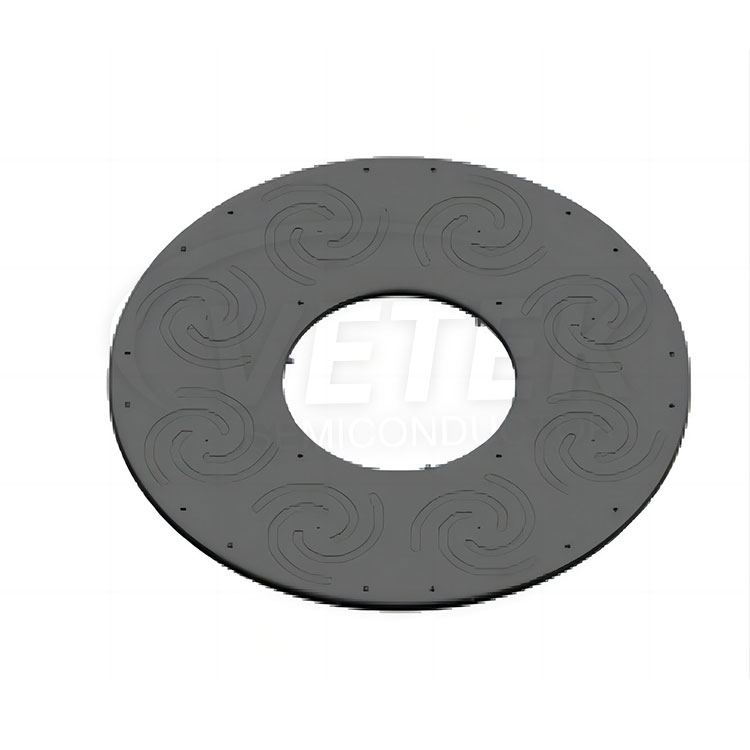

Vetek Semiconductorは、G5メーカーおよびサプライヤー向けのプロの中国GANエピタキシャルグラファイト容疑者です。 G5のGANエピタキシャルグラファイト受容器は、Aixtron G5金属有機化学蒸着（MOCVD）システムで使用される重要な成分です。成長プロセス中の分布、効率的な熱伝達、および最小汚染。

G5のVETEK半導体GANエピタキシャルグラファイト受容器の主要な特徴：

-高純度: サセプターは CVD コーティングを施した高純度グラファイトで作られており、成長する GaN 膜の汚染を最小限に抑えます。

-優れた熱伝導率: グラファイトの高い熱伝導率 (150-300 W/(m・K)) により、サセプター全体の均一な温度分布が保証され、安定した GaN 膜の成長が実現します。

-低熱膨張: サセプタの熱膨張係数が低いため、高温成長プロセス中の熱応力や亀裂が最小限に抑えられます。

- 化学的不活性：グラファイトは化学的に不活性であり、GAN前駆体と反応せず、成長したフィルムの不要な不純物を防ぎます。

- AIXTRON G5との緩和性：受容器は、AIXTRON G5 MOCVDシステムで使用するために特異的に設計されており、適切な適合と機能を確保します。

アプリケーション:

高輝度LED：GANベースのLEDは、高効率と長寿命を提供し、一般的な照明、自動車照明、ディスプレイアプリケーションに最適です。

高出力トランジスタ: GaN トランジスタは、電力密度、効率、スイッチング速度の点で優れた性能を発揮するため、パワー エレクトロニクス アプリケーションに適しています。

レーザーダイオード：GANベースのレーザーダイオードは、高効率と短い波長を提供し、光学貯蔵および通信アプリケーションに最適です。

G5のGANエピタキシャルグラファイト容疑者の製品パラメーター

注：コーティング前に一次精製を行い、コーティング後に二次精製を行います。
