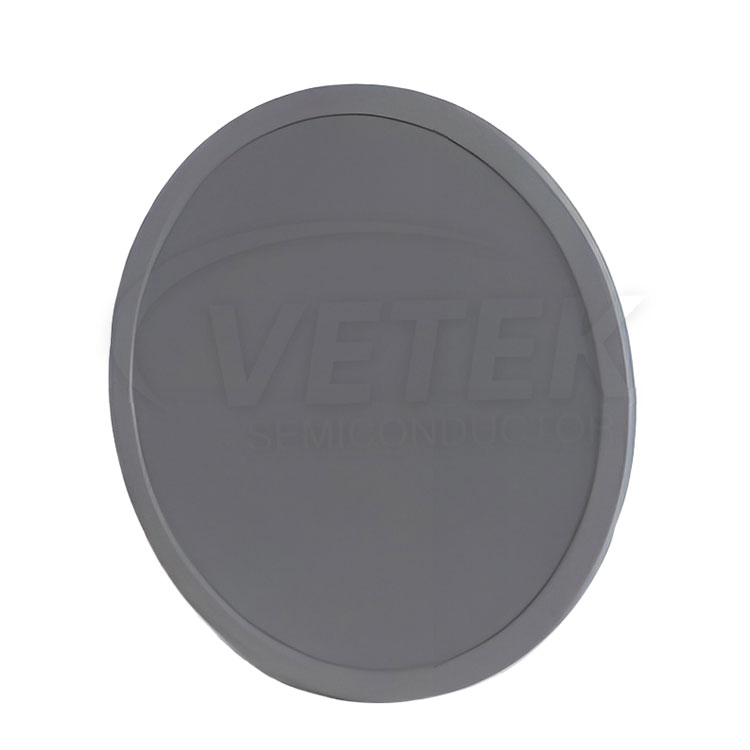

炭化シリコンエピタキシーウェーハキャリア

プロのメーカーとして、高品質の炭化シリコンエピタキシーウェーハキャリアを提供したいと思います。 Vetek半導体炭化シリコンエピタキシーウェーハキャリアは、SICエピタキシャルチャンバー向けに特別に設計されています。幅広いアプリケーションがあり、さまざまな機器モデルと互換性があります。

アプリケーションシナリオ：

自分のK半導体炭化シリコンエピタキシーウェーハキャリアは、主にSICエピタキシャル層の成長プロセスで使用されます。これらのアクセサリは、SICエピタキシー反応器内に配置され、SIC基質と直接接触するようになります。エピタキシャル層の重要なパラメーターは、厚さとドーピング濃度の均一性です。したがって、フィルムの厚さ、キャリア濃度、均一性、表面粗さなどのデータを観察することにより、アクセサリーの性能と互換性を評価します。

使用法：

機器とプロセスに応じて、当社の製品は、6インチのハーフムーン構成で少なくとも5000 UMのエピタキシャル層の厚さを達成できます。この値は参照として機能し、実際の結果は異なる場合があります。

互換性のある機器モデル：

Vetek半導体炭化物コーティンググラファイト部品は、LPE、Naura、JSG、CETC、NASO Techなどのさまざまな機器モデルと互換性があります。

の基本的な物理的特性CVD SICコーティング:

半導体生産ショップを比較：

半導体チップエピタキシー産業チェーンの概要：
