CVD SiC コーティングとは何ですか?
半導体装置内のコンポーネントがどのように保護されているかを見ると、一般的なアプローチの 1 つは、CVD プロセスによって形成された SiC コーティングを使用することです。
簡単に言えば、薄い炭化ケイ素層がグラファイトやセラミック部品などの部品の表面に直接作成されます。この層はバリアとして機能するため、基材が熱、反応性ガス、プラズマにさらされることがなくなります。
実際の使用において重要なのは、時間の経過とともにコーティングがどのように動作するかです。たとえば、加熱サイクルを繰り返しても安定しているかどうか、または腐食環境で劣化し始めるかどうかなどです。
そこで CVD SiC コーティングがよく使用されます。これらの複合条件下でも耐久性が向上する傾向があります。

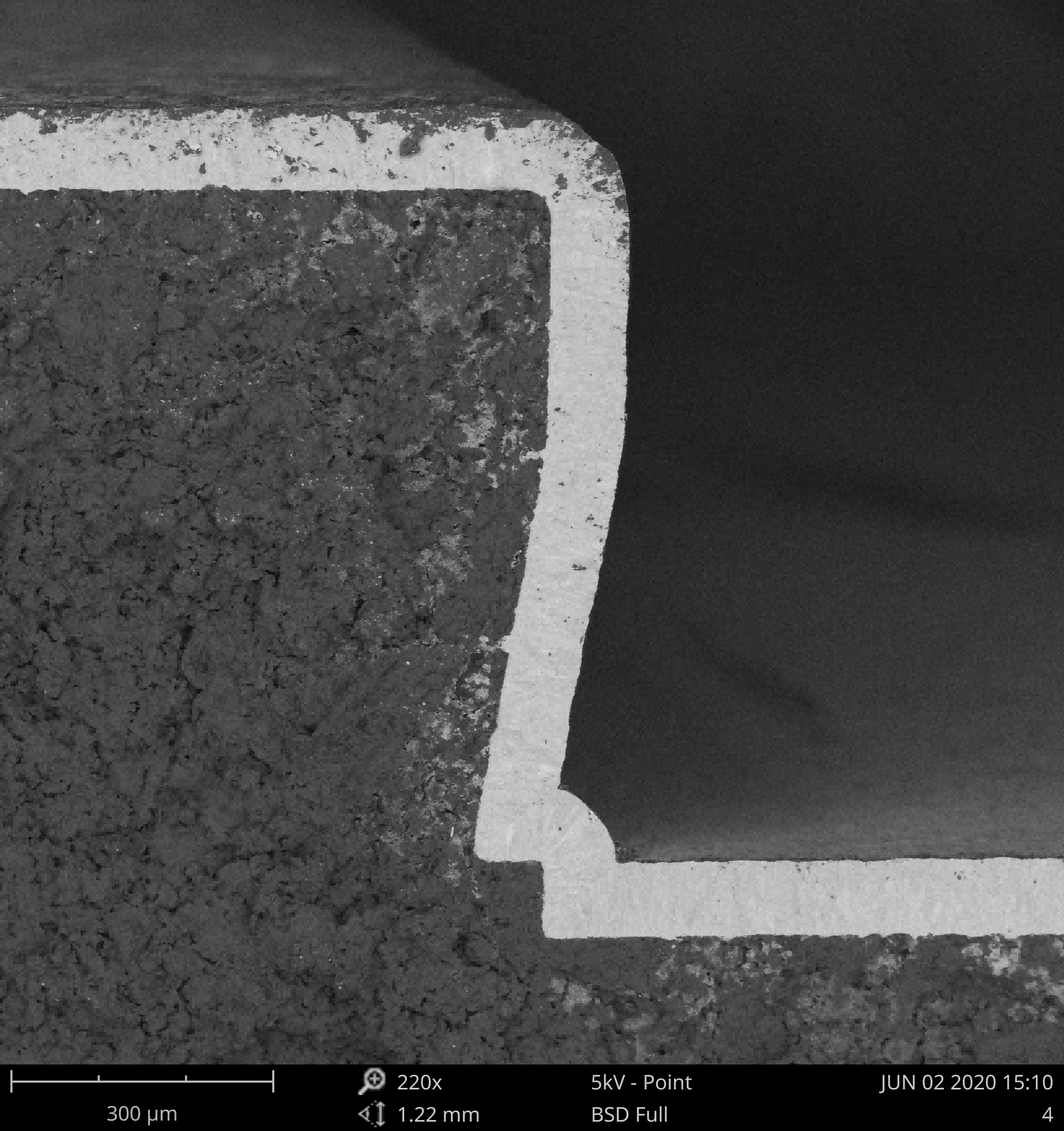

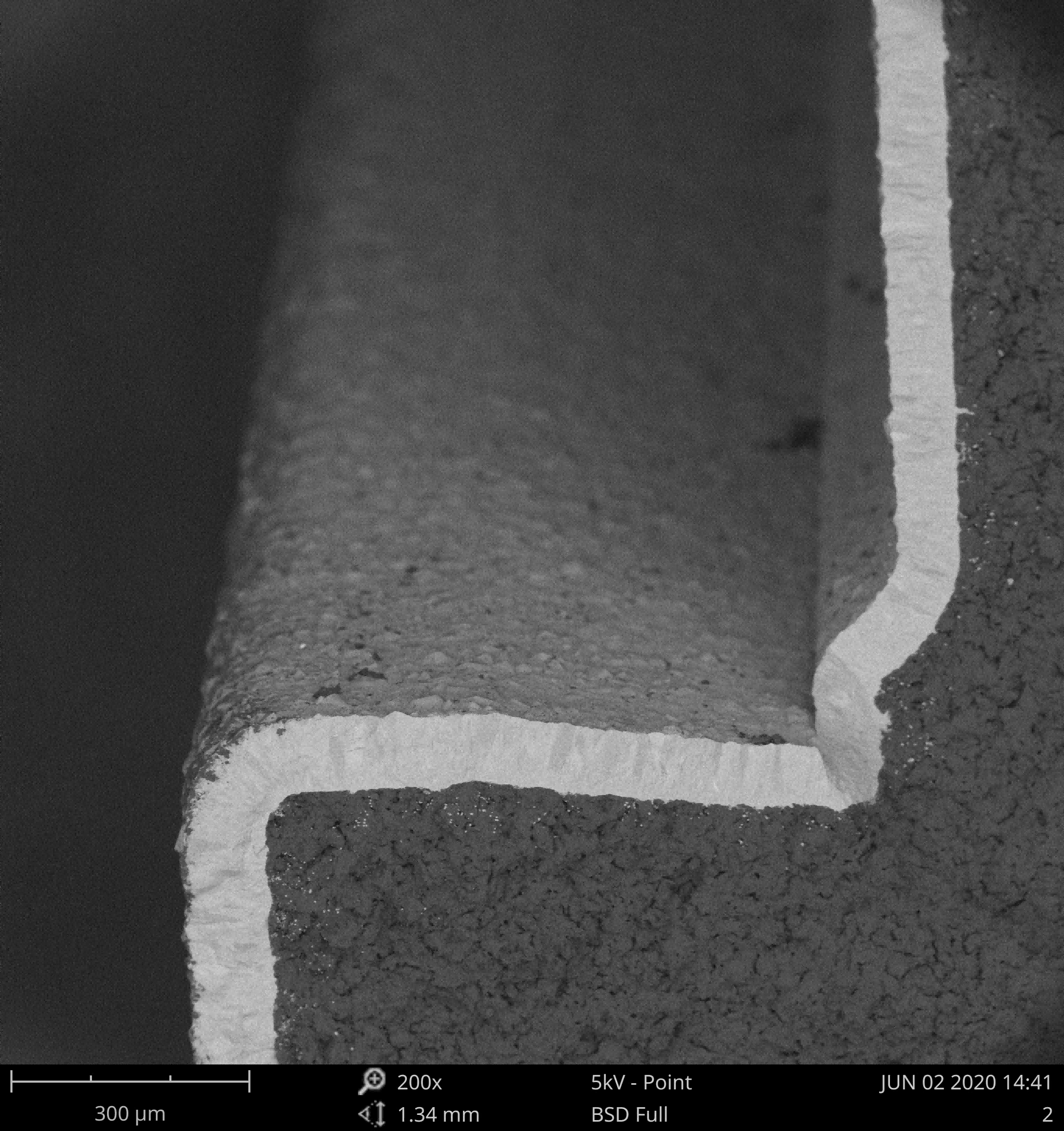

バッチ間のコーティング厚さの均一性は10μmで制御されます
CVD SiC コーティングプロセス
CVD SiC コーティングの主な利点
ほとんどのアプリケーションでは、CVD SiC コーティングは、単一の機能ではなく、全体的なパフォーマンスを考慮して選択されます。

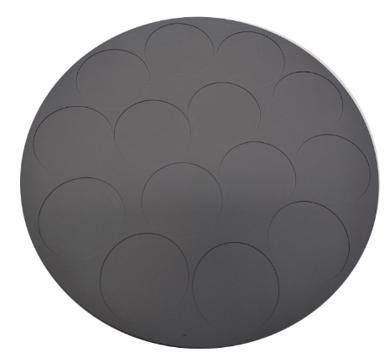

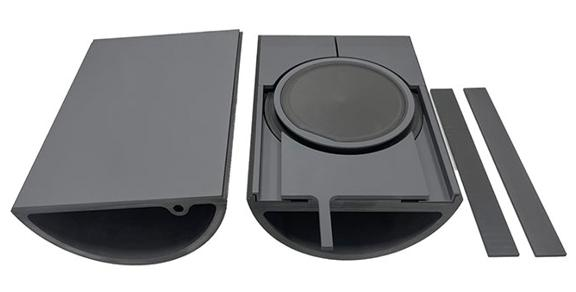

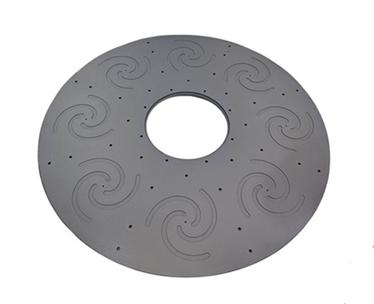

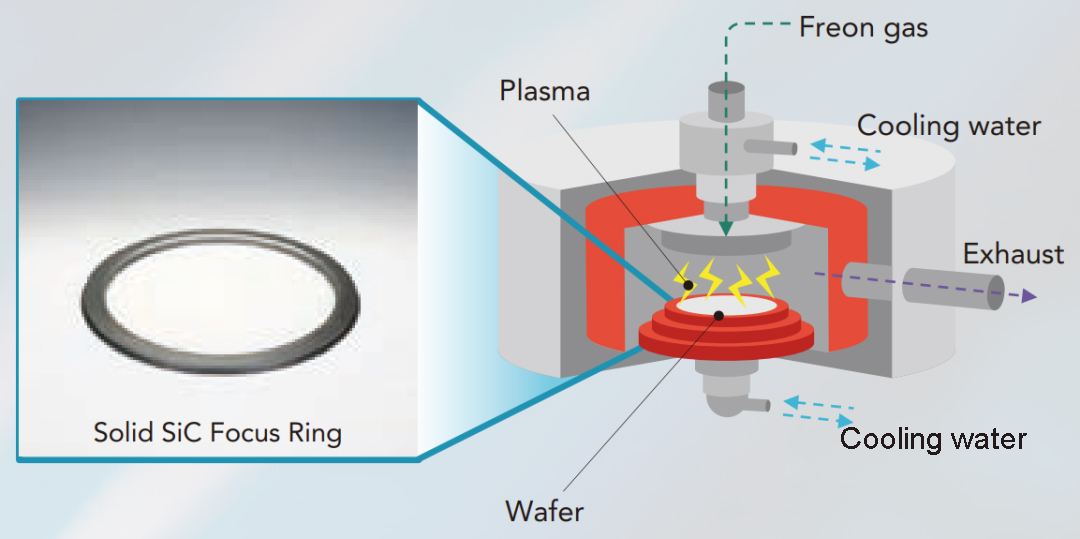

CVD SiCコーティングの応用例
業界の視点
半導体プロセスが進化し続けるにつれて、装置内部で使用される材料に対する期待はますます高まっています。
実際の生産環境では、コーティングの純度、密度、接着力、長期安定性などの要因がツールのパフォーマンスとメンテナンス頻度に直接影響します。小さな変動であっても、歩留まりの低下やコンポーネントの寿命の短縮につながる可能性があります。
これが、CVD SiC コーティングが近年より一般的になっている理由の 1 つです。熱、反応性ガス、プラズマがすべて同時に存在する混合環境では、耐久性が向上する傾向があります。
VeTek Semiconductor を含む多くのサプライヤーがこれに取り組んでおり、主にプロセスの安定性を向上させ、長期にわたるコーティングのパフォーマンスをより予測可能にすることに重点を置いています。
結論
現在使用されている場所を見ると、CVD SiC コーティングはすでに多くの半導体および高温セットアップでかなり標準的な選択肢となっています。
訴えは非常に単純です。
もちろん、完璧な材料はありませんが、多くのアプリケーション、特にエピタキシーやプラズマ関連プロセスでは、実用的で実証済みのオプションです。
プロセス条件が厳しくなり続けるにつれ、SiC コーティングのような材料は、性能と信頼性のバランスが優れているという理由だけで、今後も注目を集め続ける可能性があります。
