炭化タンタルコーティングリングとは何ですか、そしてそれが半導体プロセスで重要である理由

記事の概要:半導体製造がより高精度、より高温、より攻撃的なプラズマ環境に向けて進歩するにつれて、重要なコンポーネントの材料選択がますます重要になります。の炭化タンタルコーティングリングは、その卓越した硬度、熱安定性、耐薬品性に​​より、プラズマに面する用途や高温用途における重要なソリューションとして浮上しています。この記事では、炭化タンタルコーティングリングとは何か、その仕組み、従来の材料よりも優れた性能を発揮する理由、および大手メーカーが当社のソリューションを信頼する理由について、包括的かつ徹底的に探求します。ヴェテック半導体.

目次

• 1. 炭化タンタルコーティングリングとは何ですか?
• 2. 炭化タンタルの材料特性
• 3. 半導体製造において炭化タンタルコーティングリングが重要な理由
• 4. プラズマおよび高温環境における主な用途
• 5. 炭化タンタルと他のコーティング材料の比較
• 6. 製造工程と品質管理
• 7. 炭化タンタルコーティングリングが粒子汚染を低減する仕組み
• 8. VeTek 半導体を選ぶ理由?
• 9. よくある質問 (FAQ)

1. 炭化タンタルコーティングリングとは何ですか?

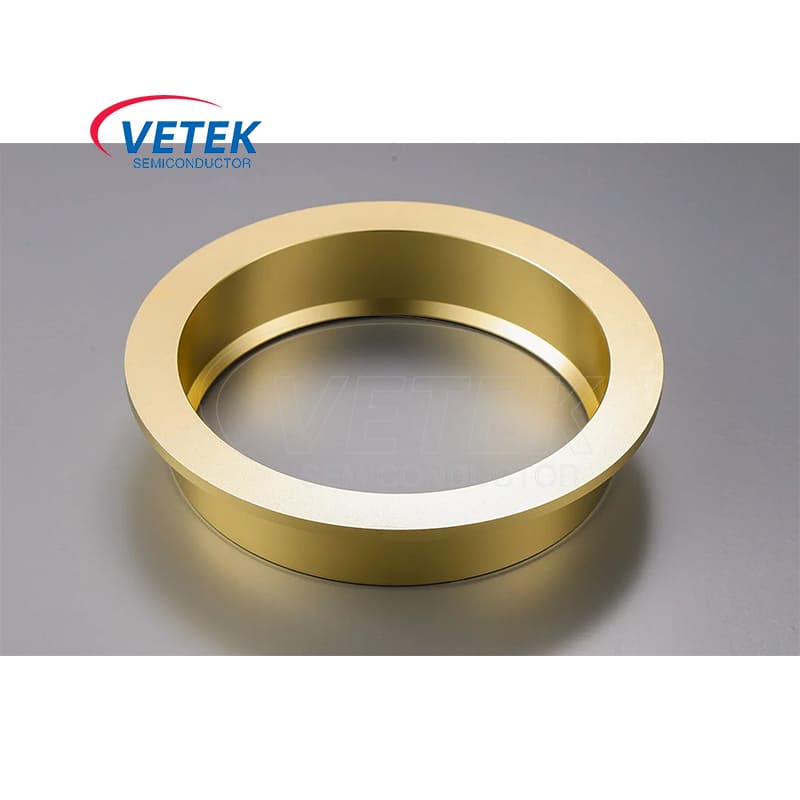

A 炭化タンタルコーティングリングは、主に半導体装置で使用される精密設計のリング コンポーネントであり、プラズマ、高温プロセス、および基礎となる構造材料の間の保護および機能インターフェイスとして機能します。

リングは通常、炭化タンタル (TaC) の緻密で均一な層でコーティングされた基板 (多くの場合、グラファイトまたはカーボンベースの材料) で構成されます。このコーティングにより、コンポーネントの以下に対する耐性が大幅に強化されます。

• 極端な温度
• プラズマ侵食
• 化学腐食
• 機械的摩耗

炭化タンタルは既知の化合物の中で最も融点が高いものの 1 つであるため、エッチング、CVD、エピタキシャル成長などの過酷な半導体製造環境に特に適しています。

2. 炭化タンタルの材料特性

炭化タンタルは、その優れた物理的および化学的特性で知られる耐火性セラミック材料です。これらの特性により、炭化タンタル コーティング リングは高度な半導体プロセスにおいて非常に価値のあるものになります。

これらの特性により、炭化タンタル コーティング リングは、過酷な加工条件に長時間さらされた後でも、構造の完全性と表面安定性を維持できます。

3. 半導体製造において炭化タンタルコーティングリングが重要な理由

最新の半導体製造では、微細な汚染や材料の劣化でさえも歩留まりの低下につながる可能性があります。炭化タンタルコーティングリングは、プロセスの安定性と製品の品質を維持する上で重要な役割を果たします。

これらのリングが不可欠である主な理由は次のとおりです。

1. コンポーネントの寿命の延長
   TaC コーティングは摩耗と侵食を大幅に軽減し、メンテナンス サイクルを延長します。
2. 安定したプラズマ相互作用
   コーティングにより材料のスパッタリングが最小限に抑えられ、一貫したプラズマ動作が保証されます。
3. 高温信頼性
   従来のセラミックとは異なり、炭化タンタルは極端な温度でも安定しています。
4. 総所有コストの削減
   耐用年数が長く、故障が少ないため、運用コストが削減されます。

このため、炭化タンタルコーティングリングは次世代の半導体ツールに不可欠なコンポーネントとなっています。

4. プラズマおよび高温環境における主な用途

炭化タンタルコーティングリングは、熱耐久性と耐プラズマ性の両方が要求されるプロセスで広く使用されています。

• プラズマエッチングチャンバー
• 化学蒸着 (CVD)
• 物理蒸着 (PVD)
• エピタキシャル成長装置
• 高度なロジックとメモリの製造

このような環境では、従来の材料に亀裂が入ったり、侵食されたり、粒子が発生したりする可能性があります。炭化タンタル コーティングは、コンポーネントとプロセスの両方を保護する堅牢なバリアを提供します。

5. 炭化タンタルと他のコーティング材料の比較

適切なコーティング材料を選択することは、半導体装置の設計において重要な決定です。以下は炭化タンタルと一般的に使用される代替品との比較です。

この比較は、炭化タンタルコーティングリングが先進的な半導体製造においてますます好まれている理由を明確に示しています。

6. 製造工程と品質管理

炭化タンタルコーティングリングの性能は、コーティングの均一性、密着性、純度に大きく依存します。

でヴェテック半導体、高度なコーティング技術を使用して、次のことを保証します。

• 緻密で均一な TaC 層
• 基材との密着性に優れています
• 最小限の内部欠陥
• 厳密な寸法公差

各タンタルカーバイドコーティングリングは、半導体グレードの基準を満たすために厳格な検査を受けます。

7. 炭化タンタルコーティングリングが粒子汚染を低減する仕組み

粒子汚染は、半導体製造における最も重大な課題の 1 つです。炭化タンタル コーティング リングは、いくつかの方法でこのリスクを軽減します。

• 高い硬度が表面の摩耗を軽減します
• 緻密なコーティングにより微小亀裂を最小限に抑えます
• 安定した化学構造により剥離を防止
• 滑らかな表面により粒子の発生が制限されます

炭化タンタルコーティングは、安定した耐久性のある表面を維持することにより、歩留まりの向上とプロセスの信頼性の向上に直接貢献します。

8. VeTek 半導体を選ぶ理由?

ヴェテック半導体は、半導体業界向けの高度なコーティング ソリューションの信頼できるサプライヤーです。炭化タンタル コーティング技術に関する深い専門知識を備えた VeTek は、以下を提供します。

• カスタマイズされたコーティングリング設計
• 一貫した高純度の TaC コーティング
• 極限環境でも信頼性の高いパフォーマンスを発揮
• 迅速な技術サポート

VeTek 半導体と提携することで、メーカーは最も要求の厳しい半導体用途向けに設計された材料にアクセスできるようになります。

9. よくある質問 (FAQ)

Q1: 炭化タンタルコーティングリングの主な利点は何ですか?

主な利点は、高温、プラズマ浸食、化学的攻撃に対する優れた耐性であり、コンポーネントの寿命が大幅に延長されます。

Q2: 炭化タンタルコーティングリングはすべての半導体ツールに適していますか?

これらは、エッチングや CVD システムなどのプラズマに面する高温ツールに特に適しています。

Q3: 炭化タンタルは炭化ケイ素とどう違うのですか?

炭化タンタルは一般に優れた耐プラズマ性と熱安定性を備えているため、より要求の厳しい用途に最適です。

Q4: タンタルカーバイドコーティングリングはメンテナンス頻度を減らすことができますか?

はい。耐久性により摩耗による故障が減少し、メンテナンス間隔が延長されます。

Q5: 高品質のタンタルカーバイドコーティングリングはどこで入手できますか?

高品質のソリューションは、次のような専門サプライヤーから入手できます。ヴェテック半導体、半導体グレードのコーティング技術に焦点を当てています。

結論：
半導体プロセスが進化し続けるにつれて、極限環境に耐えられる材料への需要は高まる一方です。の炭化タンタルコーティングリングは、パフォーマンス、信頼性、歩留まりを向上させる重要なコンポーネントとして際立っています。次世代半導体装置に合わせた高度なコーティングソリューションをお探しなら、お問い合わせVeTek Semiconductor では、炭化タンタル コーティング リングが製造プロセスをどのように向上させるかを調査します。
