単結晶引っ張りるつぼ
  • 単結晶引っ張りるつぼ単結晶引っ張りるつぼ

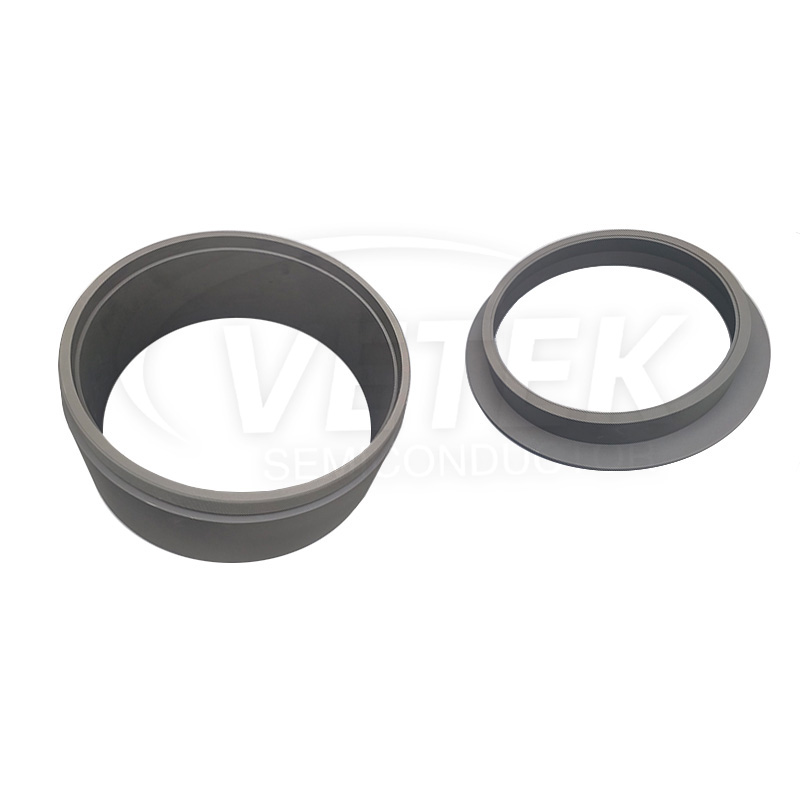

単結晶引っ張りるつぼ

黒鉛るつぼは、単結晶シリコンインゴットの成長を達成するプロセスにおける単結晶引上げるつぼの重要な部分です。Vetek 半導体のるつぼは、半導体業界によって設定された厳しい要件を満たすように複雑に設計されています。当社は、優れた結晶成長黒鉛るつぼの製造と供給に取り組んでいます。パフォーマンス、品質、コスト効率において、進化する業界のニーズに応えます。お問い合わせを歓迎します。
お問い合わせを送信
製品説明
CZ or MCZ Process

Vetek半導体の単結晶を引くるつぼは、安定した制御された環境を提供します。これは、半導体結晶の正確な形成に不可欠です。これらは、Czochralskiプロセスや単結晶シリコンインゴットを成長させるためのフローティングゾーン法などの高度な技術をサポートし、電子デバイス用の高品質の材料の生産を保証します。


ヴェテック セミコンダクターの単結晶引き上げるつぼは、その優れた性能と耐久性で知られています。これらのるつぼは、優れた熱安定性、耐化学腐食性、最小限の熱膨張を示し、長期にわたる堅牢性を保証します。過酷な化学環境でも構造の完全性と一貫した性能を維持します。


また、るつぼは例外的な熱安定性と純度を誇っており、高温処理に耐えて均一な結晶化を促進することができます。 Vetek Semiconductorは、特定の生産要件に応えるためのカスタム設計とサービスを提供し、正確で効率的な製造を確保しています。


全体として、Vetek Semiconductor の結晶成長るつぼは、半導体結晶形成において比類のない安定性、耐久性、パフォーマンスを実現し、業界の厳しい要求を満たします。

ヴェテック セミコンダクター単結晶引っ張りるつぼ制作ショップ：

Vetek Semiconductor Monocrystalline pulling Crucible Production shops

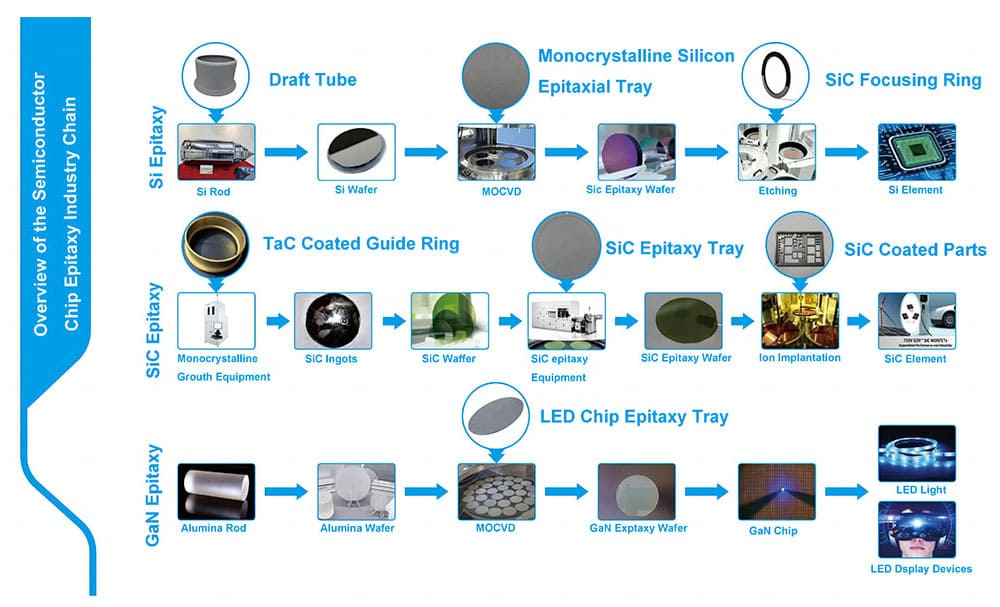

半導体チップエピタキシー産業チェーンの概要:

SiC Epitaxy Si Epitaxy GaN Epitaxy


ホットタグ: 単結晶引っ張りるつぼ
