LPE 反応チャンバー内のハーフムーンとは何ですか?

炭化ケイ素 (SiC) エピタキシー システムでは、多くの主要なリアクター コンポーネントは、半導体製造業界以外ではまだ馴染みのないものです。これらのコンポーネントの 1 つは、LPE 反応チャンバー内で一般的に使用されるグラファイトベースの構造部品である「ハーフムーン」です。

ハーフムーン自体はウェーハキャリアではありませんが、高温エピタキシャル成長プロセス中にリアクタの安定性を維持する上で重要な役割を果たします。 SiC 半導体製造がウェーハの大型化とより厳格なプロセス制御に移行するにつれて、リアクター内部コンポーネントの設計と材料性能がますます重要になっています。

LPE 反応チャンバーについて理解する

LPE (液相エピタキシー) は、半導体製造で使用される結晶成長技術です。 SiC エピタキシー システムでは、反応チャンバーは次のような非常に厳しい条件下で動作します。

• 高温
• 反応性プロセスガス
• 長い熱サイクル
• 厳格な汚染管理
• 安定したガス流量の要件

LPE リアクターなどの最新の SiC エピタキシー システムは、安定した熱場構造と反応チャンバー内のガス流管理に大きく依存しています。温度分布やガス流の均一性の小さな変動であっても、エピタキシャル層の品質やウェーハの一貫性に直接影響を与える可能性があります。

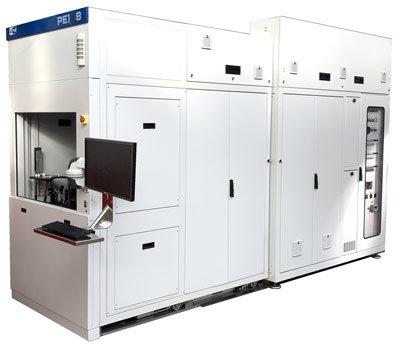

LPE PE1O6 SiC エピタキシー リアクターは、高度な SiC ウェーハ成長に使用される水平ホットウォール システムです。

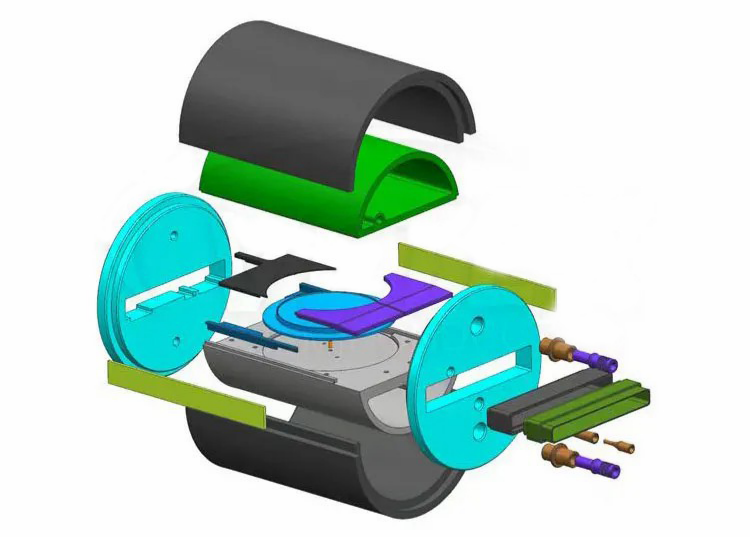

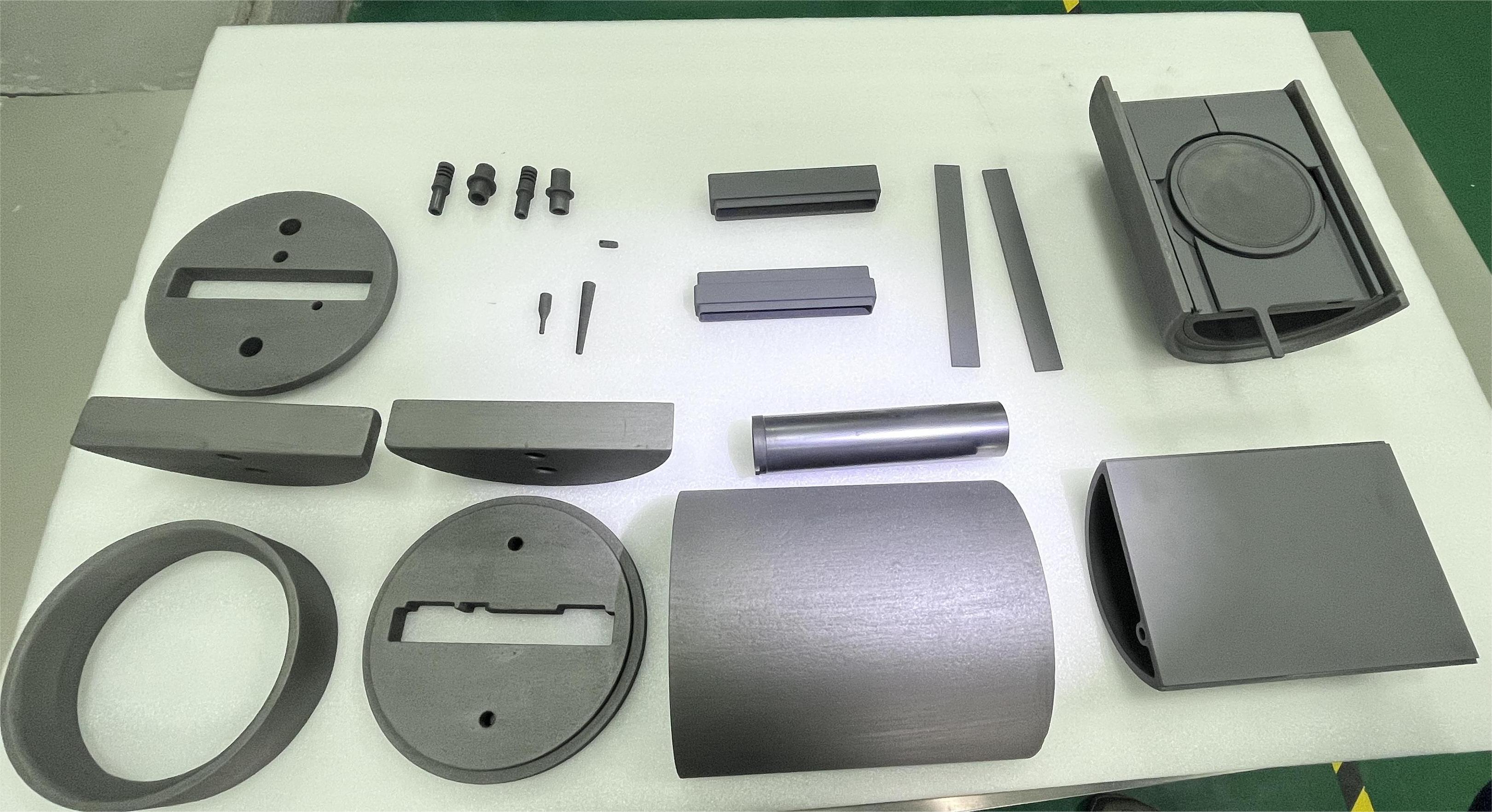

チャンバー内では、複数のグラファイトベースのコンポーネントが連携して、エピタキシャル成長のための制御された熱的および化学的環境を作り出します。 ハーフムーンは、これらの支持構造コンポーネントの 1 つです。

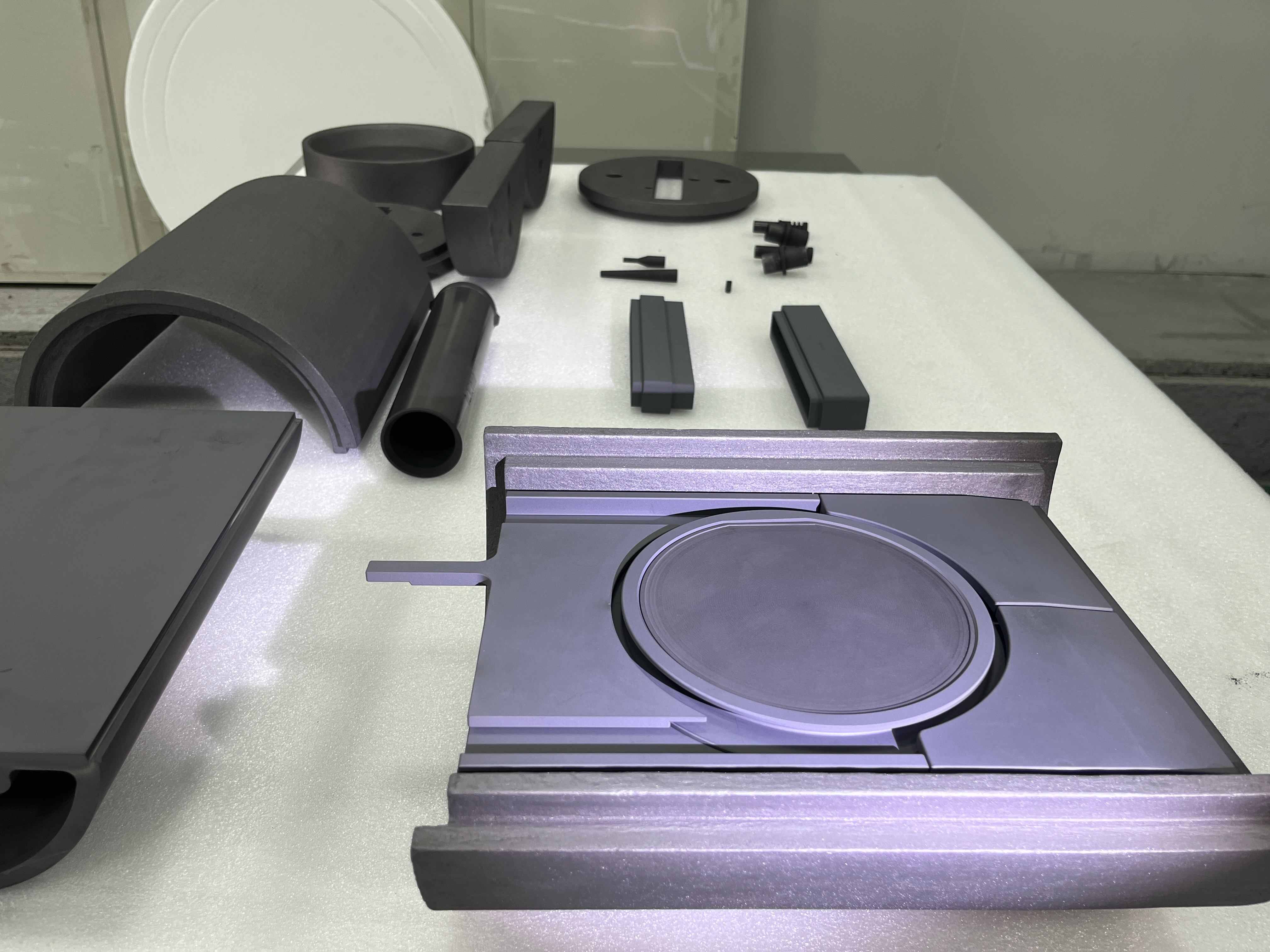

なぜ「ハーフムーン」と呼ばれるのですか？

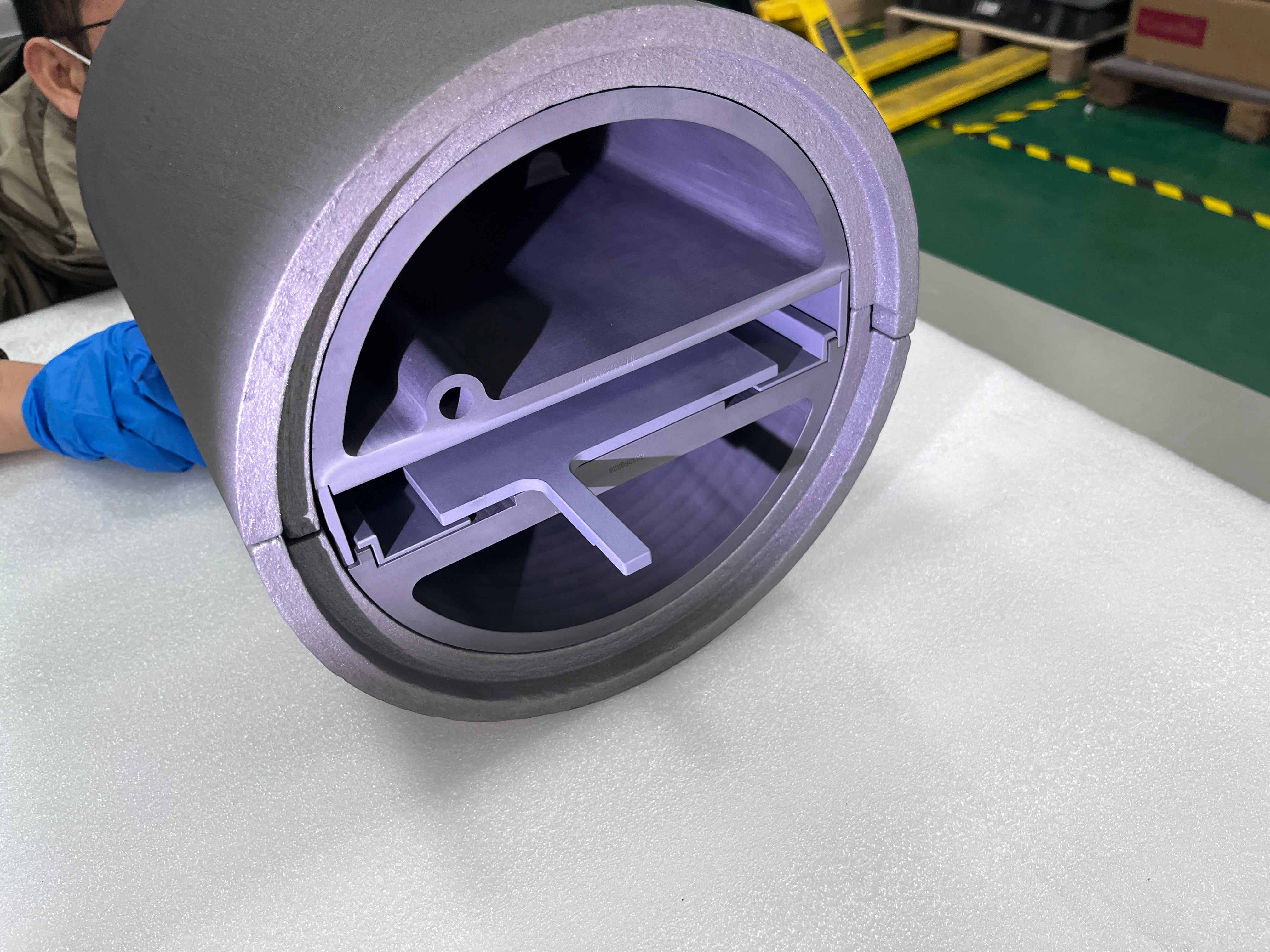

この部品の名前は主にその形状から付けられています。 In many LPE reactors, the component looks similar to a half-circle or crescent structure when installed around the hot zone area.

機器メーカーが異なれば、使用する設計も若干異なります。一部のハーフムーン部品はより厚く、一部には追加の支持構造が含まれており、一部はチャンバー内の回転アセンブリに直接接続されています。

実際の反応器システムでは、通常、1 つの普遍的な標準に従うのではなく、熱場とチャンバーのレイアウトとともに形状が最適化されます。

ハーフムーンコンポーネントの機能

リアクターの設計は異なりますが、ハーフムーンのコンポーネントは一般にいくつかの重要な機能に貢献します。

1. 原子炉構造のサポート

エピタキシーリアクターの内部では、加熱サイクル中に多くのグラファイト部品が膨張と収縮を繰り返します。このため、長期間の生産作業では、内部サポート コンポーネントの機械的安定性が重要になります。

一部の原子炉設計では、ハーフムーンは、高温動作条件下で近くのチャンバー構造の相対位置を維持するのに役立ちます。わずかな変形でも、チャンバーの位置合わせやプロセスの再現性に影響を与える可能性があります。

2. ガス流量の安定化を支援

SiC リアクター内のガスの流れの挙動は、外側から見えるよりも複雑です。高温では、チャンバー内の比較的小さな構造変化であっても、局所的な流れの状態が変化する可能性があります。

反応器プラットフォームによっては、ハーフムーンはプロセスガスがホットゾーン領域の周りをどのように移動するかに間接的に影響を与える可能性があります。これが、反応炉の開発中に内部チャンバーの形状が慎重に最適化されることが多い理由の 1 つです。

3. 熱場の調整

最新のエピタキシー システムでは、慎重に制御された熱勾配が必要です。チャンバー内のグラファイトコンポーネントの配置は、熱分布と熱効率に影響します。

ハーフムーン コンポーネントは間接的に以下に影響を与える可能性があります。

• 熱反射
• 熱バランス
• 局所的な温度安定性
• 遮熱性能

これは、大型ウェーハの処理においてますます重要になります。

4. 機械回転システムのサポート

一部の LPE システムは、エピタキシャル成長中の堆積の均一性を向上させるために回転アセンブリを使用します。これらの構成では、下部ハーフムーンをチャンバー内の近くの回転構造または支持構造と一体化することができる。

反応器は高温と化学反応性の両方の条件下で連続的に運転しなければならないため、機械的要件は非常に厳しいものになる可能性があります。

グラファイトが依然として原子炉システムで広く使用されている理由

今日でも、グラファイトは半導体熱分野用途において最も実用的な材料の 1 つです。比較的軽量で、複雑な形状に機械加工でき、多くの金属が破損する温度でも安定した特性を維持します。

反応器メーカーにとって、もう 1 つの利点は、グラファイトが精密機械加工によく対応することです。これは、狭いチャンバー空間内に設置されるコンポーネントにとって重要です。

同時に、裸のグラファイトにも限界があります。反応性プロセスガスに長期間さらされ、熱サイクルが繰り返されると、表面が徐々に劣化したり、粒子が発生したりすることがあります。このため、コーティングされたグラファイト構造は現在、最新の SiC エピタキシー システムで一般的に使用されています。

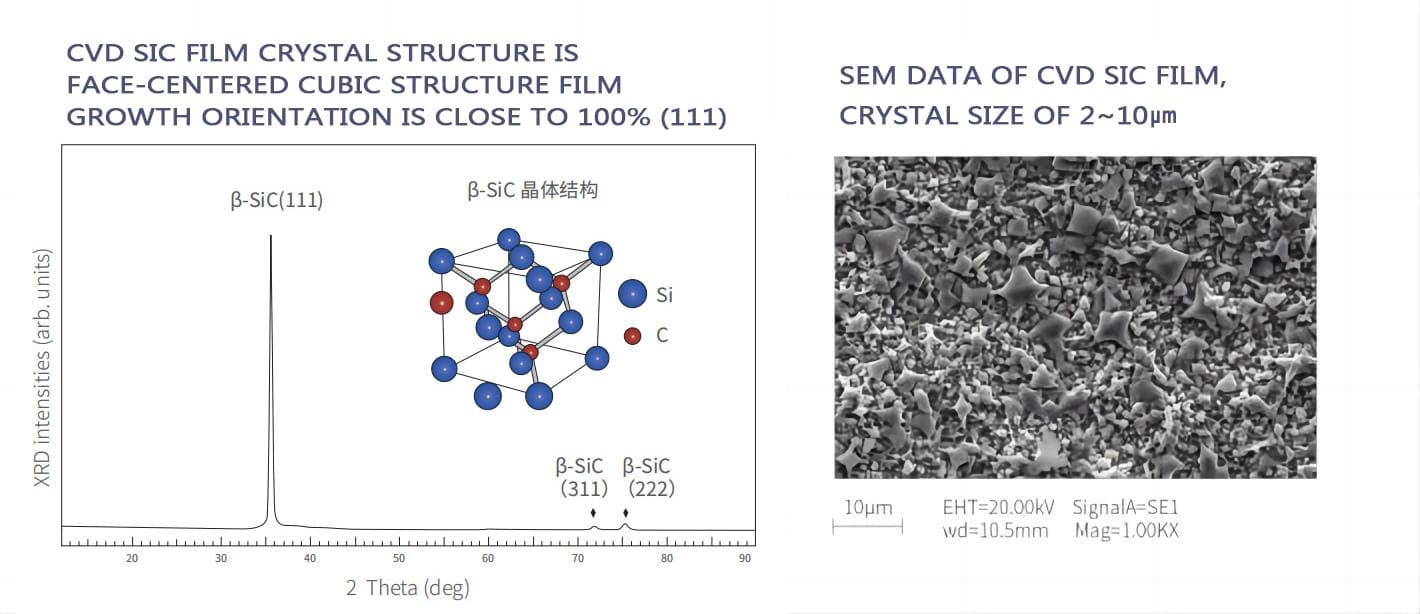

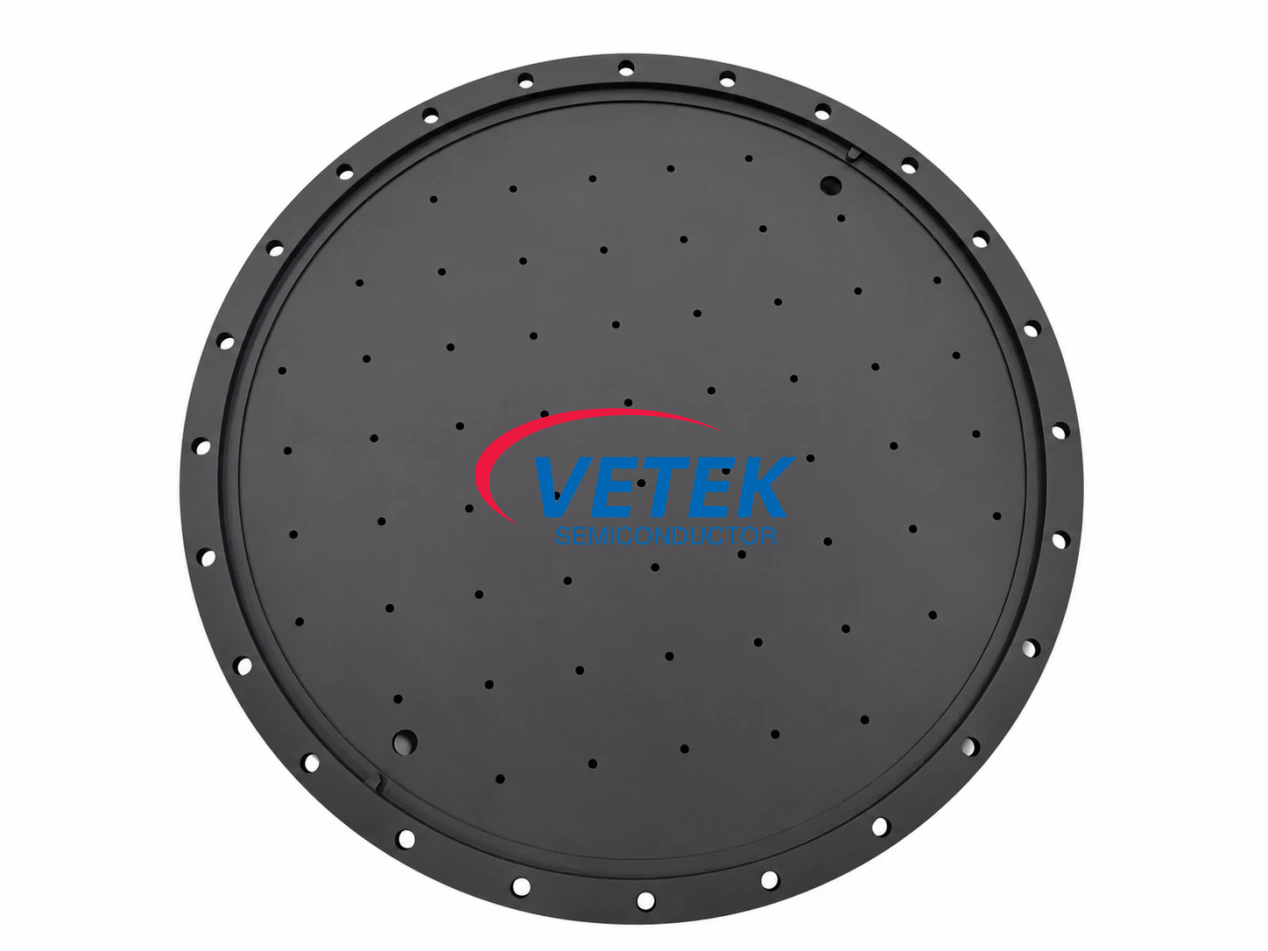

CVD SiC コーティングの役割

CVD SiC (化学蒸着炭化ケイ素) コーティングは、SiC エピタキシー システムのグラファイト リアクター コンポーネントに広く使用されています。

コーティングはグラファイト表面に緻密な保護層を形成し、以下の改善に役立ちます。

• 耐食性
• 表面純度
• 耐摩耗性
• 熱衝撃性能
• プロセスの安定性

SiC コーティングされたグラファイト コンポーネントは現在、以下の場所で一般的に見られます。

• サセプター
• ウェーハキャリア
• チャンバーライナー
• ガスフローコンポーネント
• ハーフムーンアセンブリ

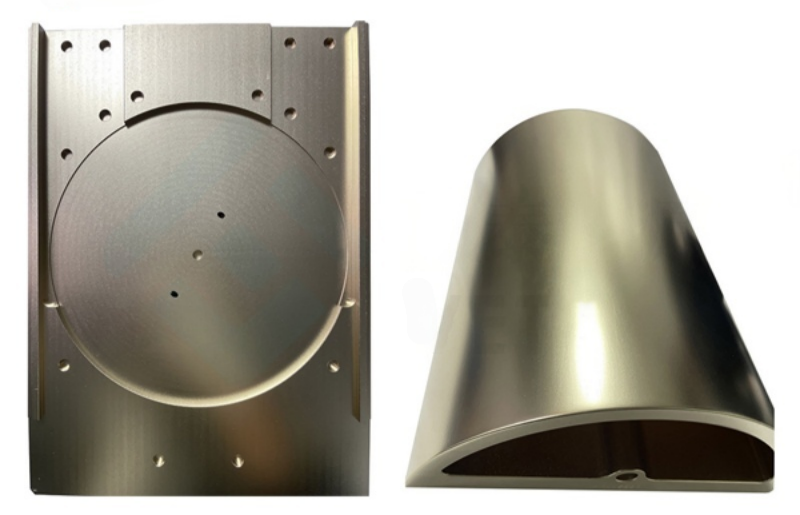

なぜ多くの企業がTaCコーティングを研究しているのか

近年、TaC コーティングは、高度な半導体熱分野の用途、特に高温 SiC プロセスで注目を集め始めています。

その理由の 1 つは、一部の次世代結晶成長システムが、従来のコーティング材料が長いプロセス サイクルにわたってより大きな熱的および化学的ストレスにさらされる可能性がある条件下で動作することです。

従来の SiC コーティングと比較して、TaC は一般に非常に高い温度でより強い化学的安定性を示します。このため、研究者や装置メーカーは、将来の高温反応器システムとしてのその可能性を評価し続けています。

反応炉周囲の断熱材

構造用黒鉛部品に加えて、断熱材も原子炉の性能に大きな影響を与えます。

半導体システムでは、次のものがよく使用されます。

• 柔らかいグラファイトフェルト
• 硬質グラファイトフェルト
• PAN系炭素繊維フェルト
• カーボンコンポジット断熱材

これらの材料は、熱損失を軽減し、長い成長サイクル中に安定した温度分布を維持するのに役立ちます。

最新のSiCエピタキシーにおける需要の増大

SiC 業界が 200 mm ウェーハ プラットフォームに移行するにつれて、リアクターの内部コンポーネントは、熱安定性、寸法精度、汚染管理に対するますます厳しい要件に直面しています。

電気自動車、再生可能エネルギーシステム、高周波パワーエレクトロニクスの急速な発展により、SiCウェーハの需要が加速しています。

ウェーハ サイズが 4 インチから 6 インチ、および 8 インチのプラットフォームに増加するにつれて、リアクターのコンポーネントは以下のより厳しい要件を満たす必要があります。

• 寸法精度
• コーティングの均一性
• 熱安定性
• 純度管理
• 機械的信頼性

ハーフムーンアセンブリなどのサポートチャンバーコンポーネントでさえ、技術的に要求が高まっています。

結論

ハーフムーンは、LPE 反応チャンバー内の比較的単純なグラファイト構造のように見えるかもしれませんが、熱安定性、ガス流の調整、機械的サポートなど、反応器の動作のいくつかの重要な側面に貢献します。

その進化は、高温、よりクリーンなプロセス、より大型のウェーハ、より高度な材料工学など、半導体製造におけるより広範なトレンドも反映しています。

SiC エピタキシー技術が発展し続けるにつれて、リアクターのコンポーネントとコーティング技術はさらに専門化され、性能重視のものになると考えられます。
