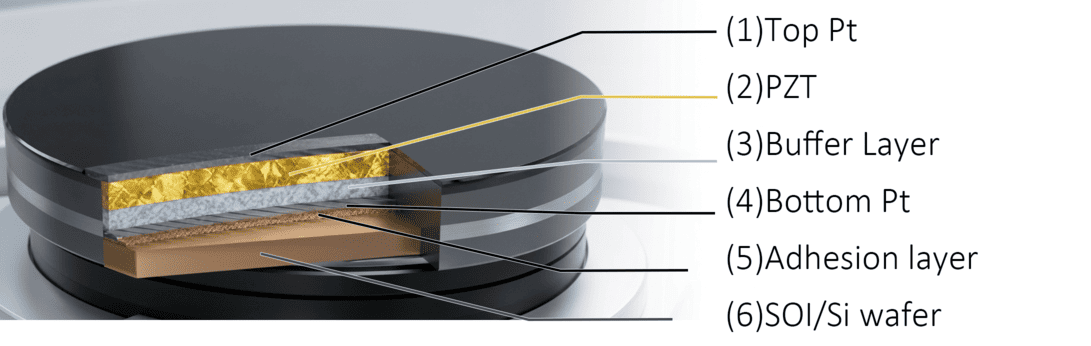

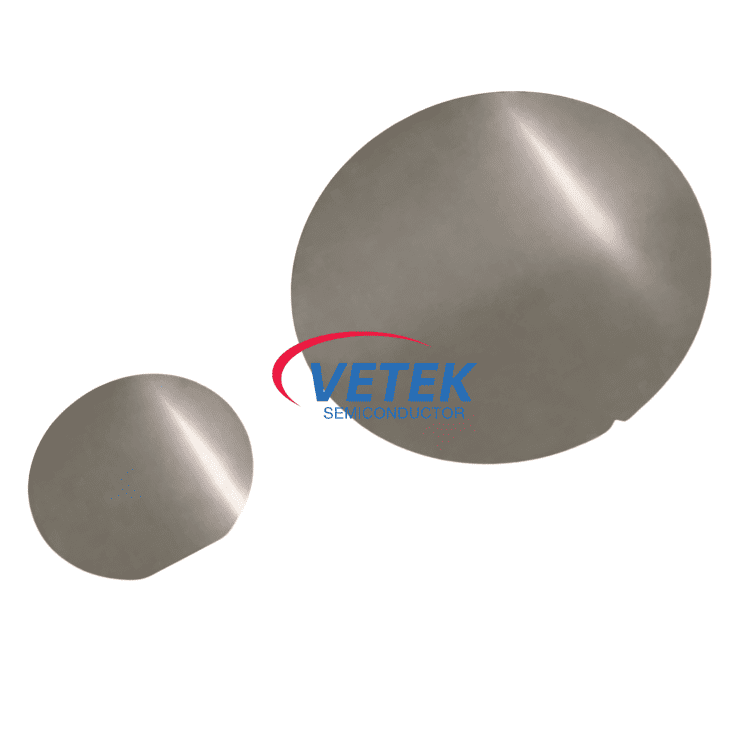

当社のウェハは、複雑な MEMS プロセス中に最適な接着力、導電性、圧電応答を保証するように設計された洗練された多層スタック構造を備えています。
●上部電極 (キー層):Pt(プラチナ)。
● ピエゾ層(コア層):PZT。
● 中間層: 粒子の配向性と構造安定性を最適化するためのバッファ層、下部電極、接着層が含まれています。
● 基板:SiまたはSOIウェーハと互換性があります。
当社は、厳密な技術的特性評価を通じて高い信頼性を保証します。

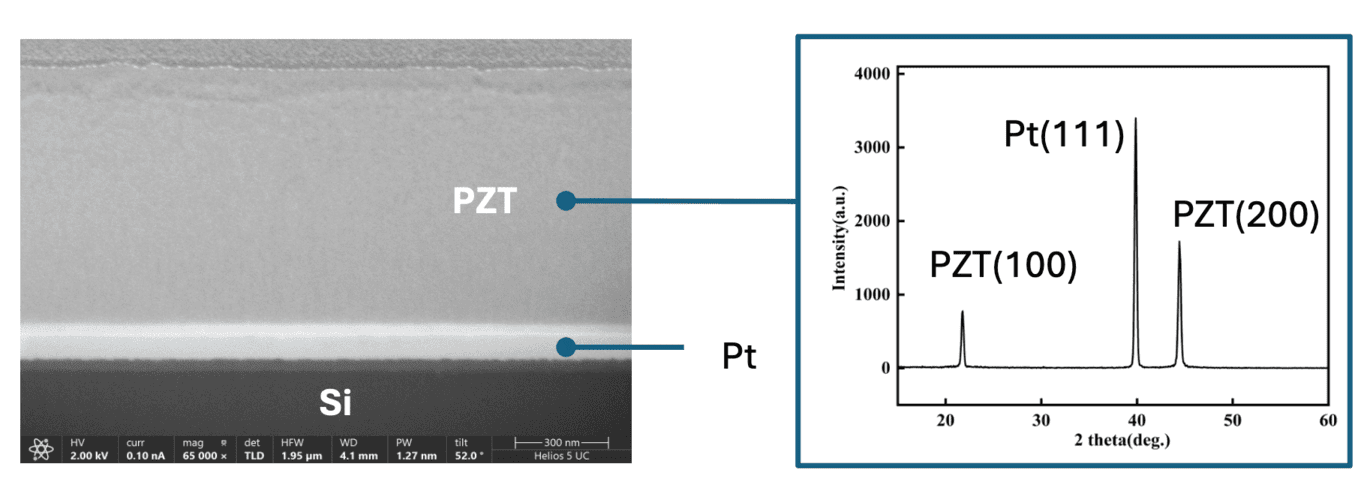

●SEM分析: 走査型電子顕微鏡 (SEM) 画像では、粒径分布が均一で緻密で亀裂のない表面形態が明らかになり、信頼性の高い MEMS アプリケーションに最適です。
●XRDの特性評価: X 線回折 (XRD) パターンにより、強い (100) 優先配向を持つ純粋なペロブスカイト相の形成が確認され、圧電性能係数が最大化されます。
● 圧電マイクロマシン超音波トランスデューサー (pMUT): 指紋センサー、ジェスチャー認識、自動車用超音波レーダー用の高周波小型アレイ。
● コミュニケーション: 5G/6G で FBAR または SAW フィルターを製造し、より広い帯域幅とより低い挿入損失を実現するための鍵。
●音響MEMS: MEMS スピーカーに強力な過渡応答を提供し、MEMS マイクの信号対雑音比 (SNR) を向上させます。
●精密流体制御: d31 モードによる高速振動により、インクジェット プリントヘッドの液滴量をナノリットル スケールで正確に制御します。
● メディカル&ビューティー(マイクロポンピング):医療用ネブライザーや美容用超音波ポンプを高い信頼性とコンパクトなサイズで駆動します。
Si ウェーハへの標準的な成膜に加えて、カスタム成膜サービスも提供しています。
●フィルムと厚さのカスタマイズ: 設計要件に応じた特定の膜タイプとカスタム厚さの蒸着。
●OEM鋳造所:顧客から供給される高品質の圧電薄膜成長用ウェーハの受け入れ。
●SOI基板のサポート: 以下の仕様の SOI ウェーハへの特殊な成膜:
