MOCVD用SiCコーティンググラファイトサセプタ
  • MOCVD用SiCコーティンググラファイトサセプタMOCVD用SiCコーティンググラファイトサセプタ
  • MOCVD用SiCコーティンググラファイトサセプタMOCVD用SiCコーティンググラファイトサセプタ

MOCVD用SiCコーティンググラファイトサセプタ

VeTek Semiconductor は、中国における MOCVD 用の SiC コーティングされたグラファイト サセプターの大手メーカーおよびサプライヤーであり、半導体業界向けの SiC コーティング アプリケーションおよびエピタキシャル半導体製品を専門としています。当社の MOCVD SiC コーティングされたグラファイト サセプタは、競争力のある品質と価格を提供し、ヨーロッパとアメリカの市場にサービスを提供しています。当社は、半導体製造の進歩において、お客様の長期にわたる信頼できるパートナーとなることに全力で取り組んでいます。

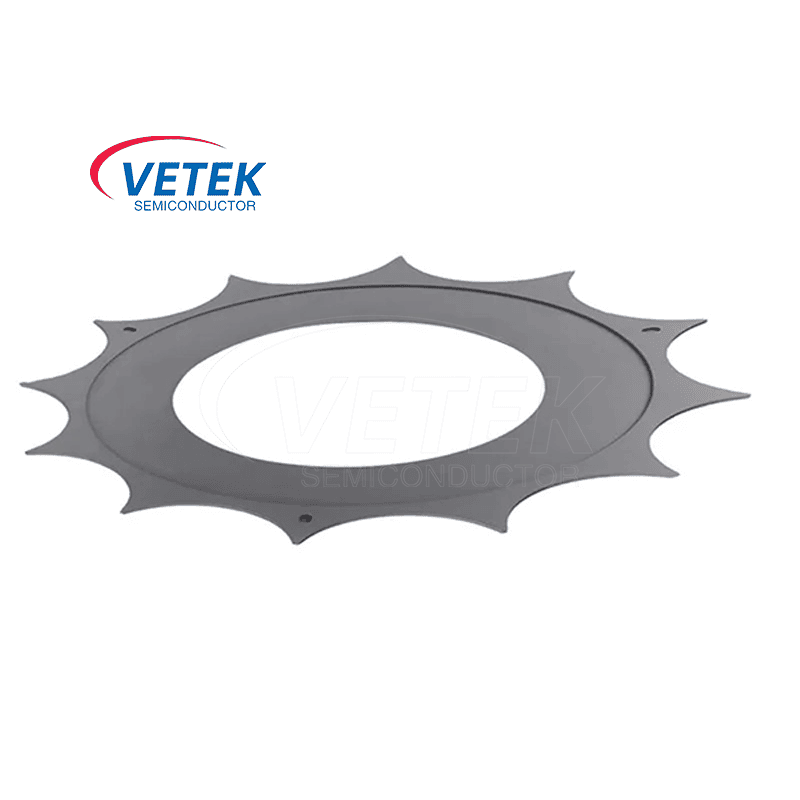

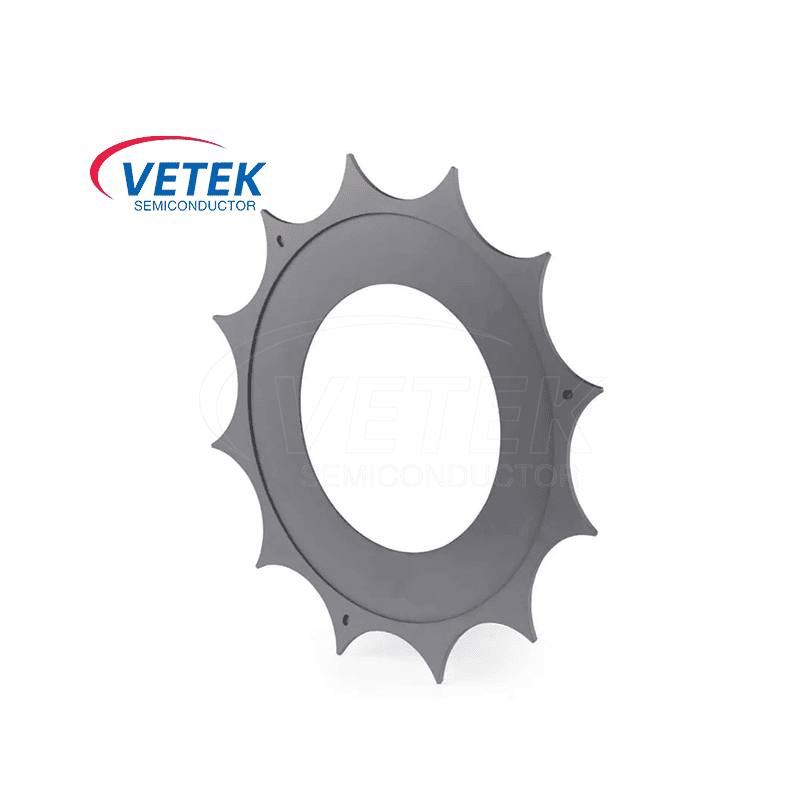

VeTek Semiconductor の MOCVD 用 SiC コーティング グラファイト サセプタは、高純度 SiC コーティングされたグラファイト キャリアであり、特にウェーハ チップ上のエピタキシャル層成長用に設計されています。 MOCVD プロセスの中心的なコンポーネントとして、通常はギアまたはリングの形状をしており、優れた耐熱性と耐腐食性を誇り、過酷な環境でも安定性を確保します。


MOCVD SiC コーティンググラファイトサセプターの主な特徴:


● 耐フレーク性コーティング: すべての表面に均一な SiC コーティングを確保し、粒子の剥離リスクを軽減します。

● 優れた高温酸化耐性ce:最大1600°Cまでの温度で安定したままです

● 高純度:CVD化学気相成長法で製造されており、高温塩素処理条件に適しています。

●優れた腐食抵抗: 酸、アルカリ、塩、有機試薬に対する耐性が高い

● 最適化された層流パターン:気流のダイナミクスの均一性を高めます

● 均一な熱分布:高温プロセスでも安定した熱分布を確保

●汚染防止:汚染物質や不純物の拡散を防ぎ、ウェーハの清潔さを確保する


Vetek Semiconductorでは、厳格な品質基準を順守し、信頼できる製品とサービスをお客様に提供しています。プレミアム資料のみを選択し、業界のパフォーマンス要件を満たし、それを超えるよう努めています。 MOCVDのSICコーティンググラファイト受容器は、このコミットメントを品質へのコミットメントを例示しています。半導体ウェーハ処理のニーズをサポートする方法について詳しくは、お問い合わせください。


CVD SICフィルムクリスタル構造:


SEM DATA OF CVD SIC FILM


CVD SICコーティングの基本的な物理的特性:

CVD SiCコーティングの基本物性
財産
代表値
結晶構造
FCCβ相多結晶、主に(111)配向
密度
3.21 g/cm3
硬度
2500ビッカーズの硬度(500g負荷)
穀物サイズ
2〜10mm
化学純度
99.99995%
熱容量
640J・kg-1・K-1
昇華温度
2700℃
曲げ強度
415 MPA RT 4ポイント
ヤングモジュラス
430 Gpa 4pt曲げ、1300℃
熱伝導率
300W・m-1・K-1
熱膨張(CTE)
4.5×10-6K-1



それは半導体です MOCVD SiC コーティングされたグラファイト受容体:

VeTekSemi MOCVD SiC Coated Graphite Susceptor


ホットタグ: MOCVD用SiCコーティンググラファイトサセプタ
