MOCVDサポート

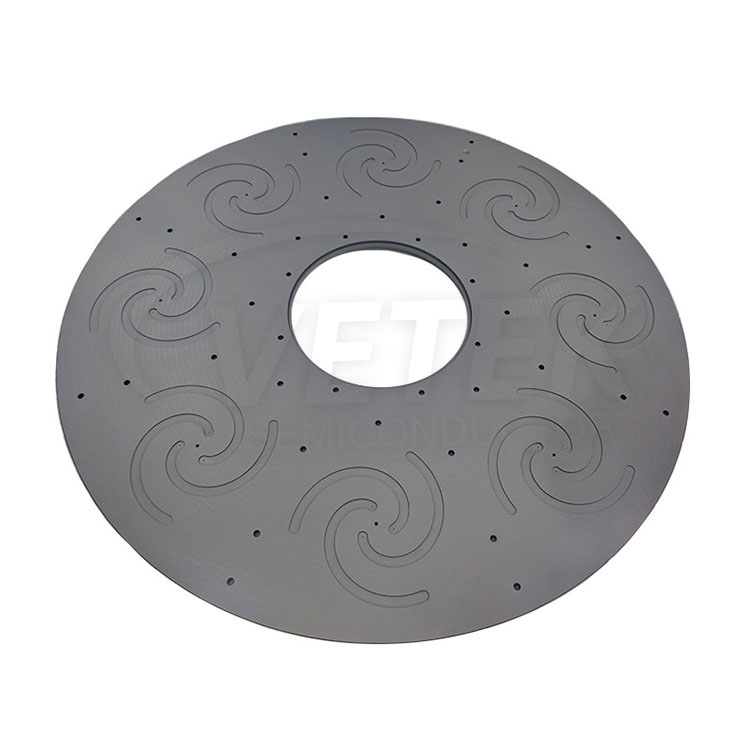

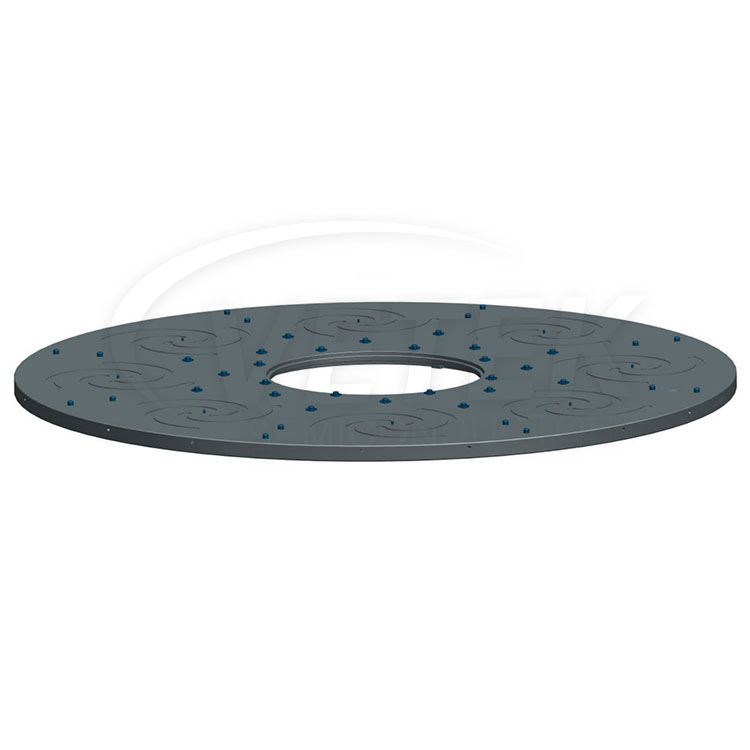

としてCVD SICコーティングメーカーであるVetek半導体には、高純度グラファイトとCVD SICコーティング（5ppm未満）で作られたAixtron G5 MOCVD受容器を提供する機能があります。

Micro LEDテクノロジーは、LCDまたは半導体産業でのみ見られていた方法とアプローチで既存のLEDエコシステムを破壊しており、Aixtron G5 MOCVDシステムはこれらの厳しい拡張要件を完全にサポートしています。 AIXTRON G5は、主にシリコンベースのGANエピタキシーの成長向けに設計された最も強力なMOCVD反応器の1つです。

生成されたすべてのエピタキシャルウェーハは、非常にタイトな波長分布と非常に低い表面欠陥レベルを持っていることが不可欠です。MOCVDテクノロジー.

AIXTRON G5は、主に惑星椎間板、MOCVD受容器、カバーリング、天井、サポートリング、カバーディスク、エクスハーストコレクター、ピンワッシャー、コレクターインレットリングなど、主要な製品材料はCVD SICコーティング+高純度グラフィナ、Semiconductor Quartz、CVD SIC COATING+高純度です。CVD TACコーティング+高純度グラファイト、厳格なフェルトその他の材料。

MOCVD容疑者の機能は次のとおりです

baseベース材料保護：CVD SICコーティングは、エピタキシャルプロセスで保護層として機能します。これにより、外部環境の侵食と損傷が基本材料への損傷を効果的に防ぎ、信頼できる保護対策を提供し、機器のサービス寿命を延長します。

✔熱伝導率：CVD SICコーティングは優れた熱伝導率を持ち、基本材料からコーティング表面に熱を迅速に移し、エピタキシー中の熱管理効率を改善し、適切な温度範囲内で機器が動作するようにします。

filmフィルムの品質を改善します：CVD SICコーティングは、平らで均一な表面を提供し、フィルム成長のための優れた基盤を提供します。格子の不一致によって引き起こされる欠陥を減らし、フィルムの結晶化度と品質を改善し、したがって、エピタキシャル膜のパフォーマンスと信頼性を改善できます。

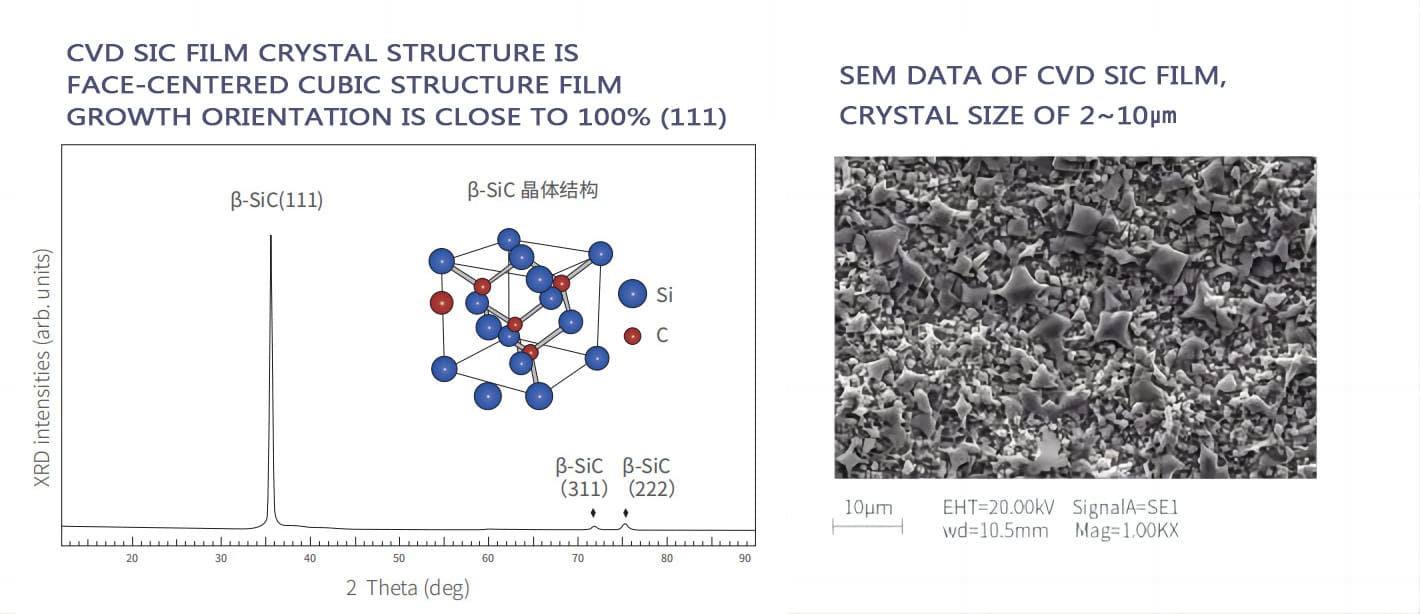

CVD SICコーティングの基本的な物理的特性：
