SICコーティングカバーセグメント内
  • SICコーティングカバーセグメント内SICコーティングカバーセグメント内

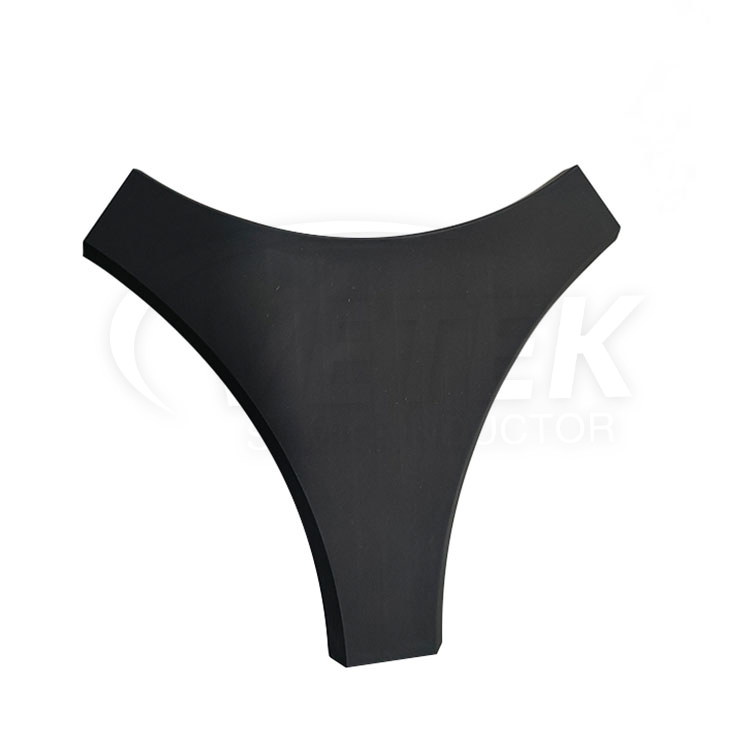

SICコーティングカバーセグメント内

Vetek Semiconductorでは、CVD SICコーティングとCVD TACコーティングの研究、開発、工業化を専門としています。模範的な製品の1つは、内側のSICコーティングカバーセグメントであり、非常に正確で密にコーティングされたCVD SIC表面を実現するために広範な処理を受けます。このコーティングは、高温に対する例外的な耐性を示し、堅牢な腐食保護を提供します。お問い合わせについてはお気軽にお問い合わせください。

高品質のSICコーティングカバーセグメント内部は、中国メーカーのVetek Semicondutorによって提供されています。買うSICコーティングカバーセグメント(内側)は、低価格で直接高品質です。 Vetek半導体SICコーティングカバーセグメント(内側)製品は、AIXTRON MOCVDシステムの高度な半導体製造プロセスで使用される不可欠なコンポーネントです。


Vetek Semiconductorの14x4インチの完全なSICコーティングカバーセグメント(内側)は、Aixtron機器で使用される場合に次の利点とアプリケーションシナリオを提供します。ここに、製品のアプリケーションと利点を強調する統合的な説明があります。


●完璧なフィット:これらのカバーセグメントは、Aixtron機器にシームレスに適合するように正確に設計および製造されており、安定した信頼性の高いパフォーマンスを確保します。

●高純度材料:カバーセグメントは、半導体製造プロセスの厳しい純度要件を満たすために、高純度材料で作られています。

●高温抵抗:カバーセグメントは、高温に対する優れた耐性を示し、高温プロセス条件下での変形または損傷のない安定性を維持します。

●優れた化学的不活性:例外的な化学的不活性により、これらのカバーセグメントは化学腐食と酸化に抵抗し、信頼できる保護層を提供し、パフォーマンスと寿命を延ばします。

●平らな表面と正確な機械加工:カバーセグメントは、正確な機械加工によって達成される滑らかで均一な表面を特徴としています。これにより、Aixtron機器の他のコンポーネントとの優れた互換性が保証され、最適なプロセスパフォーマンスが提供されます。


Aixtron機器に14x4インチの完全な内側カバーセグメントを組み込むことにより、高品質の半導体薄膜成長プロセスを実現できます。これらのカバーセグメントは、薄膜成長のための安定した信頼できる基盤を提供する上で重要な役割を果たします。


私たちは、Aixtron機器とシームレスに統合する高品質の製品を提供することに取り組んでいます。プロセスの最適化であろうと新製品の開発であろうと、技術サポートを提供し、お問い合わせに対処するためにここにいます。


CVD SICコーティングの基本的な物理的特性

CVD SICコーティングの基本的な物理的特性
財産 典型的な値
結晶構造 FCCβ相多結晶、主に(111)配向
CVD SICコーティング密度 3.21 g/cm³
SICコーティングハード 2500ビッカーズの硬度(500g負荷)
穀物サイズ 2〜10mm
化学純度 99.99995%
熱容量 640 J・kg-1・k-1
昇華温度 2700℃
曲げ強度 415 MPA RT 4ポイント
ヤングモジュラス 430 GPA 4PTベンド、1300℃
熱伝導率 300W・m-1・k-1
熱膨張(CTE) 4.5×10-6K-1

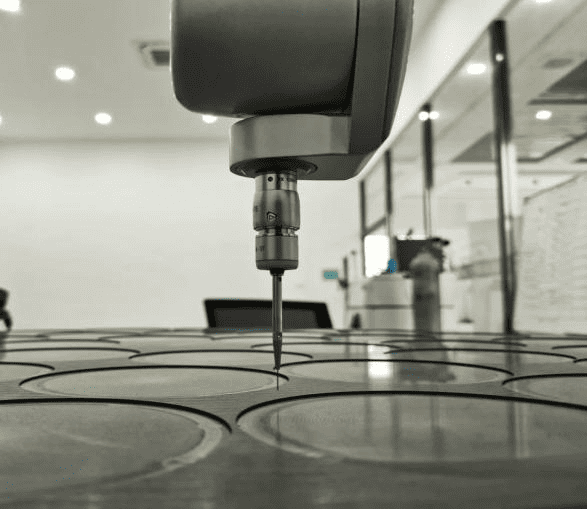

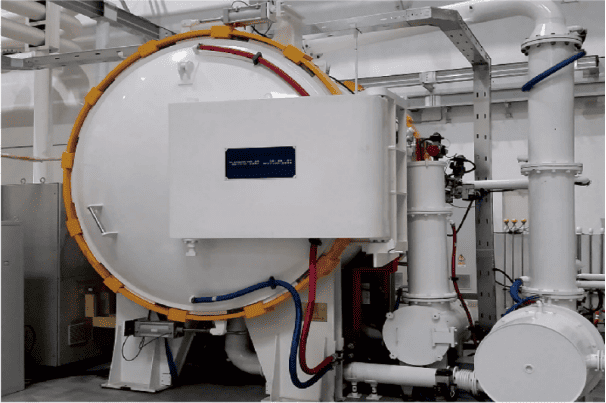

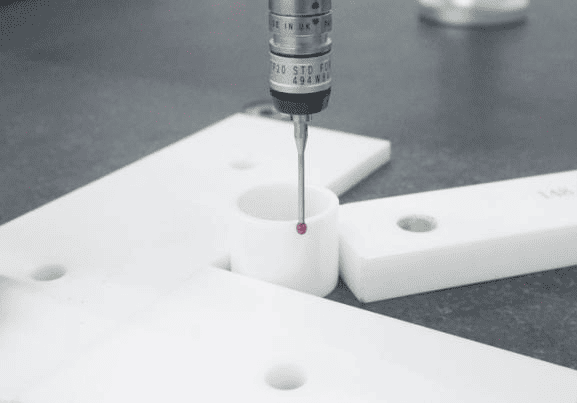

Vetek半導体SICコーティングカバーセグメント内部生産ショップ

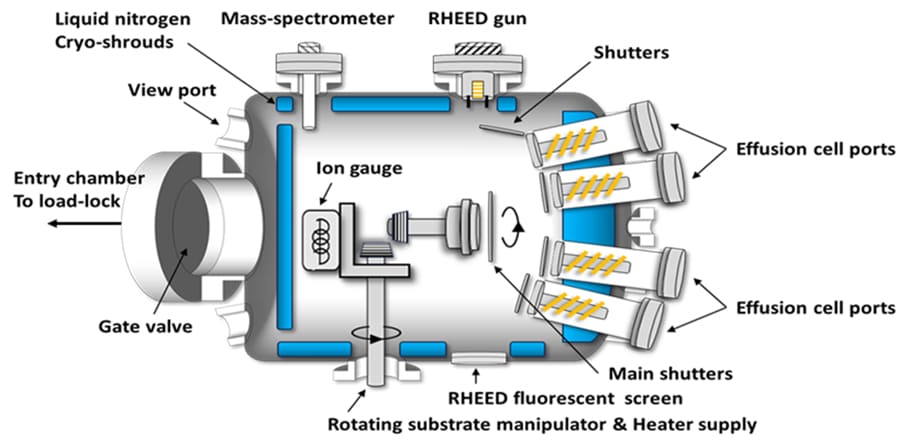

SiC Graphite substrateSiC Coating Cover Segments Inner testSilicon carbide ceramic processAixtron equipment
