炭化ケイ素 (SiC) PVT 結晶成長はなぜ炭化タンタル コーティング (TaC) なしではできないのですか?

物理的蒸気輸送 (PVT) 法による炭化ケイ素 (SiC) 結晶の成長プロセスでは、2000 ～ 2500 °C の超高温は「諸刃の剣」です。原料物質の昇華と輸送を促進する一方で、熱場システム内のすべての物質、特に従来のグラファイト ホットゾーン コンポーネントに含まれる微量金属元素からの不純物の放出も劇的に強化されます。これらの不純物が成長界面に入ると、結晶のコア品質に直接ダメージを与えます。これが、炭化タンタル (TaC) コーティングが PVT 結晶成長の「任意選択」ではなく「必須オプション」になっている根本的な理由です。

1. 微量不純物の二重破壊経路

不純物によって炭化ケイ素結晶に生じる害は、主に 2 つのコアの寸法に反映され、結晶の使いやすさに直接影響します。

• 軽元素不純物（窒素N、ホウ素B）：高温条件下では、それらは容易に SiC 格子に入り、炭素原子と置換され、ドナーエネルギー準位を形成し、結晶のキャリア濃度と抵抗率を直接変化させます。実験結果によると、窒素不純物濃度が 1×1016 cm-3 増加するたびに、n 型 4H-SiC の抵抗率がほぼ 1 桁減少し、最終的なデバイスの電気パラメータが設計目標から逸脱する可能性があります。
• 金属元素不純物（鉄Fe、ニッケルNi）：それらの原子半径は、シリコン原子や炭素原子の原子半径とは大きく異なります。格子に組み込まれると、局所的な格子歪みが誘発されます。これらの歪み領域は、基底面転位 (BPD) や積層欠陥 (SF) の核生成サイトとなり、結晶の構造的完全性とデバイスの信頼性に重​​大なダメージを与えます。



2. より明確に比較するために、2 種類の不純物の影響を次のように要約します。

3. 炭化タンタルコーティングの三重保護メカニズム

不純物汚染を発生源からブロックするには、化学蒸着 (CVD) によってグラファイト ホットゾーン コンポーネントの表面に炭化タンタル (TaC) コーティングを堆積することが実証済みの効果的な技術ソリューションです。その中核機能は「汚染防止」を中心としています。

高い化学的安定性:PVT 高温環境下ではシリコンベースの蒸気と重大な反応を起こさず、自己分解や新たな不純物の生成を回避します。

低透過性:緻密な微細構造が物理的バリアを形成し、グラファイト基板からの不純物の外部への拡散を効果的に阻止します。

本質的な高純度:コーティングは高温でも安定しており、蒸気圧が低いため、新たな汚染源になりません。

4. コーティングのコア純度仕様要件

ソリューションの有効性は、コーティング自体の卓越した純度に完全に依存しており、これはグロー放電質量分析 (GDMS) テストによって正確に検証できます。

5. 実用化結果

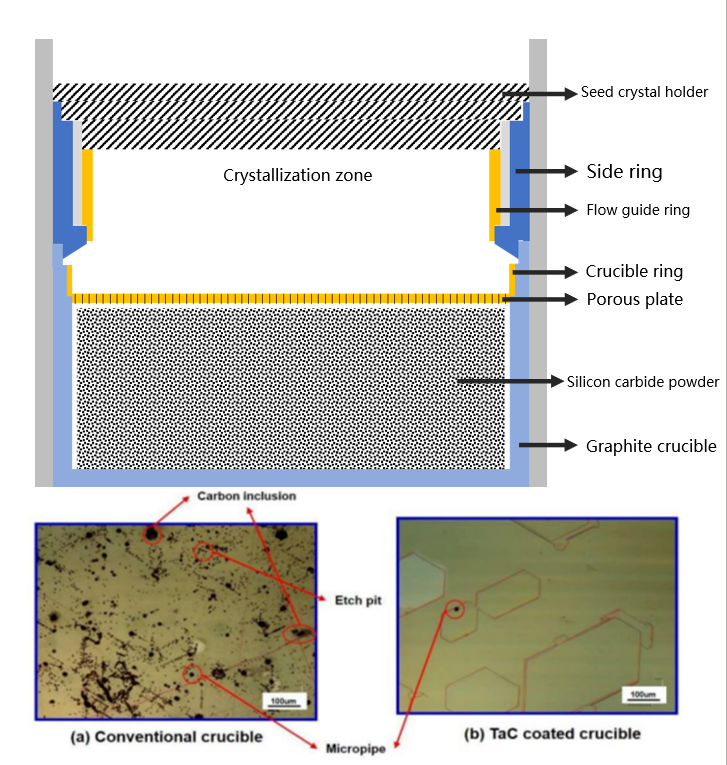

高品質の炭化タンタルコーティングを採用した後は、炭化ケイ素結晶の成長段階とデバイス製造段階の両方で明らかな改善が観察されます。

結晶品質の向上:基底面転位 (BPD) 密度は通常 30% 以上減少し、ウェーハの抵抗率の均一性が向上します。

デバイスの信頼性の向上:高純度基板上に製造された SiC MOSFET などのパワー デバイスは、降伏電圧の一貫性が向上し、初期故障率が減少します。

高純度で安定した化学的および物理的特性を備えた炭化タンタル コーティングは、PVT 成長の炭化ケイ素結晶に対して信頼性の高い純度バリアを構築します。これらは、不純物の潜在的な放出源であるホットゾーンコンポーネントを制御可能な不活性境界に変換し、コア結晶材料の品質を確保し、高性能炭化ケイ素デバイスの量産をサポートするための重要な基礎技術として機能します。

次回の記事では、炭化タンタルコーティングがどのようにして熱場をさらに最適化し、熱力学的観点から結晶成長の品質を向上させるのかを探っていきます。完全なコーティング純度検査プロセスについて詳しく知りたい場合は、当社の公式 Web サイトから詳細な技術文書を入手できます。
