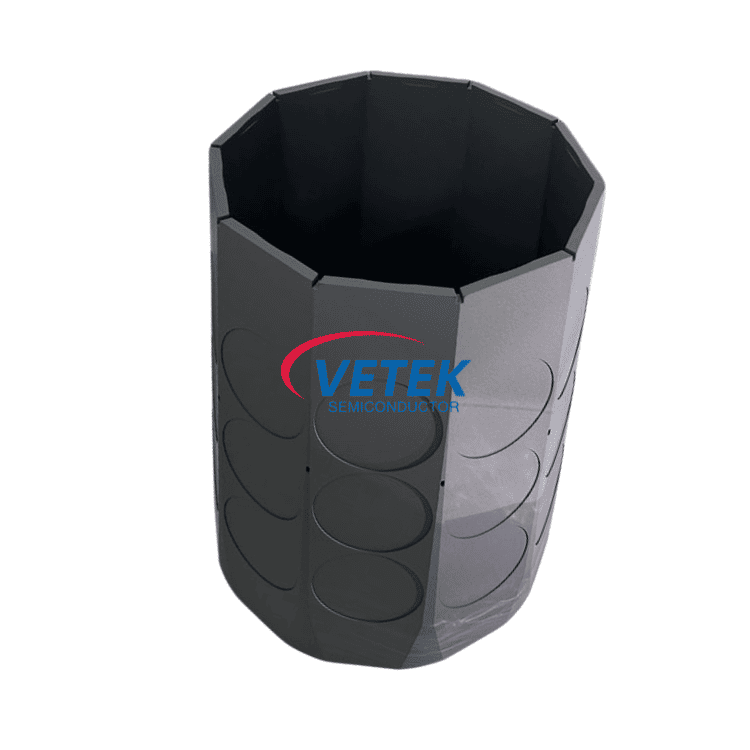

SiC コーティングされたエピタキシャル リアクター チャンバー

一般的な製品情報

製品取引条件

応用: Veteksemicon SiC コーティングされたエピタキシャル リアクター チャンバーは、要求の厳しい半導体エピタキシャル プロセス向けに設計されています。極めて純粋で安定した高温環境を提供することにより、SiC および GaN エピタキシャル ウェーハの品質が大幅に向上し、高性能パワー チップや RF デバイスの製造の重要な基礎となります。

提供できるサービス: 顧客アプリケーションのシナリオ分析、材料のマッチング、技術的な問題解決。

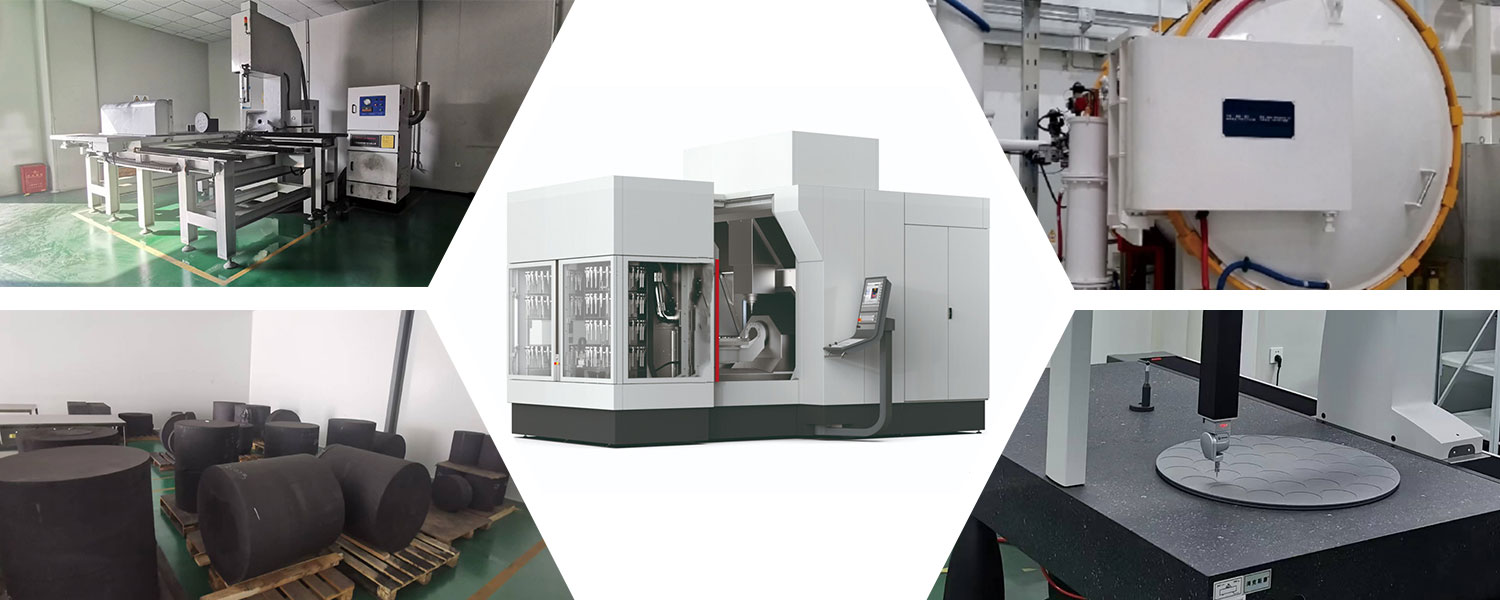

会社概要：Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。

私のライバル SiC コーティングされたエピタキシャル リアクター チャンバー コアの利点

1.超耐食性

私のライバル の反応チャンバーは独自の CVD プロセスを採用し、基板表面に非常に高密度で高純度の炭化ケイ素コーティングを堆積します。このコーティングは、SiC エピタキシャル プロセスで一般的に発生する HCl や H2 などの高温腐食性ガスの浸食に効果的に抵抗し、長期使用後に従来のグラファイト コンポーネントで発生する可能性のある表面の多孔性や粒子の脱落の問題を根本的に解決します。この特性により、数百時間の連続運転後でも反応チャンバーの内壁が滑らかな状態を維持し、チャンバーの汚染によって引き起こされるウェーハの欠陥が大幅に減少します。

2. 高温安定性

炭化ケイ素の優れた熱特性のおかげで、この反応チャンバーは 1600°C までの連続動作温度に容易に耐えることができます。熱膨張係数が極めて低いため、急速加熱と冷却を繰り返す際のコンポーネントの熱応力の蓄積が最小限に抑えられ、熱疲労による微小亀裂や構造損傷が防止されます。この優れた熱安定性は、エピタキシャルプロセス、特に高温環境を必要とする SiC ホモエピタキシャルプロセスに重要なプロセスウィンドウと信頼性保証を提供します。

3. 高純度、低汚染

私たちは、エピタキシャル層の品質が最終デバイスの性能に決定的な影響を与えることを痛感しています。したがって、Veteksemicon は可能な限り最高のコーティング純度を追求し、99.9995% 以上のレベルに到達することを保証します。このような高純度により、金属不純物（Fe、Cr、Niなど）の高温プロセス雰囲気中への移行が効果的に抑制され、これらの不純物がエピタキシャル層の結晶品質に致命的な影響を与えることが回避されます。これにより、高性能、高信頼性のパワー半導体および高周波デバイスを製造するための強固な材料基盤が築かれます。

4.長寿命設計

コーティングされていないまたは従来のグラファイトコンポーネントと比較して、SiC コーティングで保護された反応チャンバーは数倍長い耐用年数を提供します。これは主に、コーティングが基板を包括的に保護し、腐食性プロセスガスとの直接接触を防ぐためです。この寿命の延長は、大きなコストメリットに直接つながります。お客様は、装置のダウンタイム、スペアパーツの調達、チャンバーコンポーネントの定期交換に伴うメンテナンスの人件費を大幅に削減でき、それによって全体の生産運営コストを効果的に削減できます。

5. エコロジカルチェーン検証の承認

私のライバル SiC コーティングされたエピタキシャル リアクター チャンバーのエコロジカル チェーン検証は、原材料から製造までをカバーし、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を確保するための多数の特許技術を備えています。

詳細な技術仕様、ホワイト ペーパー、またはサンプル テストの手配については、当社のテクニカル サポート チームにお問い合わせいただき、Veteksemicon がどのようにプロセス効率を向上できるかを検討してください。
