ファブ歩留まりの最大化: CVD ソリッド SiC が重要なチャンバー部品の究極の選択肢である理由

2026-04-18 0 メッセージを残してください

先進的な半導体製造において、業界は「グラファイト + SiC コーティング」セットアップのパフォーマンスを最後の一滴まで絞り出してきました。それは何年もの間機能していましたが、3nm以降に進むにつれて、基板とシールドの間の古い界面が大きな頭痛の種になりつつあります。 CTE の不一致はもはや単なる理論上の問題ではなく、永久に消えることのない微小亀裂を引き起こす歩留り低下の原因となっています。

だからこそ、モノリシック CVD ソリッド SiC への移行は単なるトレンドではありません。それは機械的な必需品です。私たちは単純な表面処理から、ゼロから成長させた本格的な構造材料へと移行しています。

1. コアプロセス：高純度CVD固体SiCの合成

純粋な CVD 固体 SiC インゴットの製造は、標準的な蒸着とはまったく異なります。それはメチルトリクロロシラン (MTS) から始まりますが、時間の経過とともに反応が安定することで魔法が起こります。

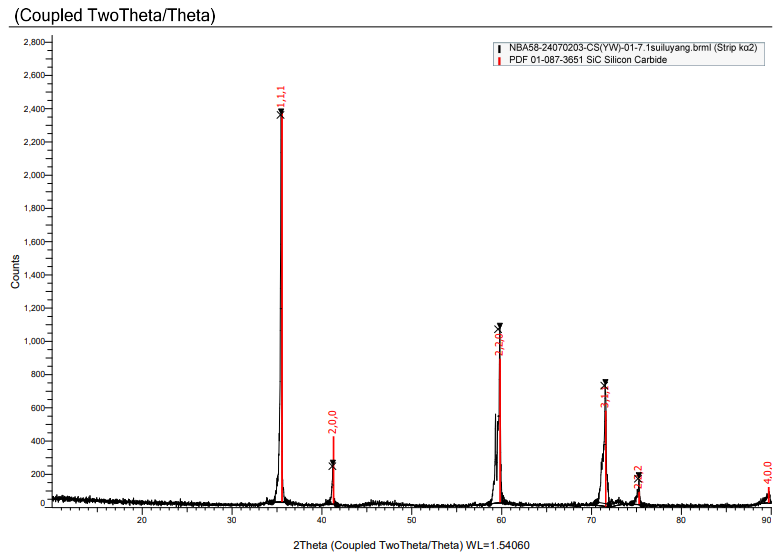

気相からバルクへ:私たちは、シリコンと炭素の原子が高密度のベータ SiC 格子に固定される 1200°C 以上のスイートスポットに達する温度に注目しています。
時間要因:100μmの素早いコーティングとは異なり、固体部品は数日、場合によっては数週間かかり、継続的に安定して成長します。物理学を急ぐことはできません。

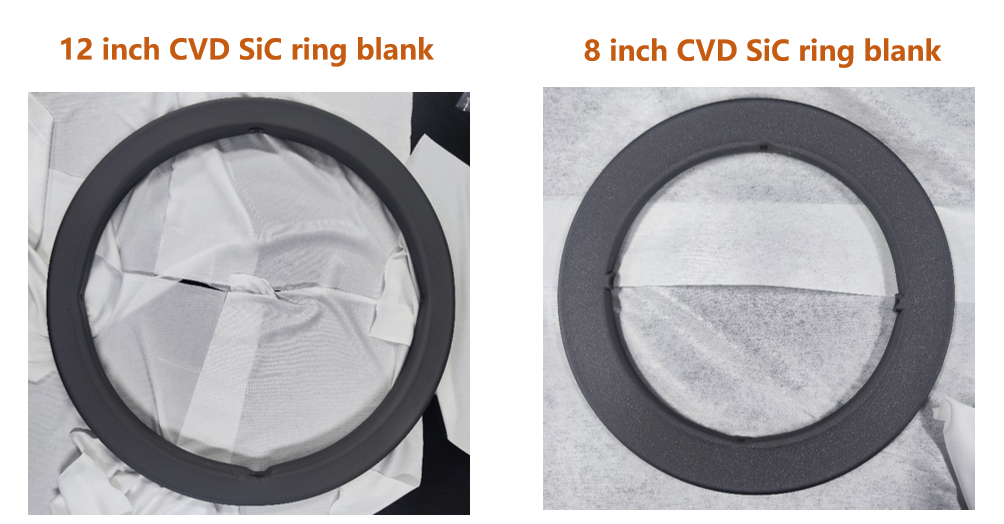

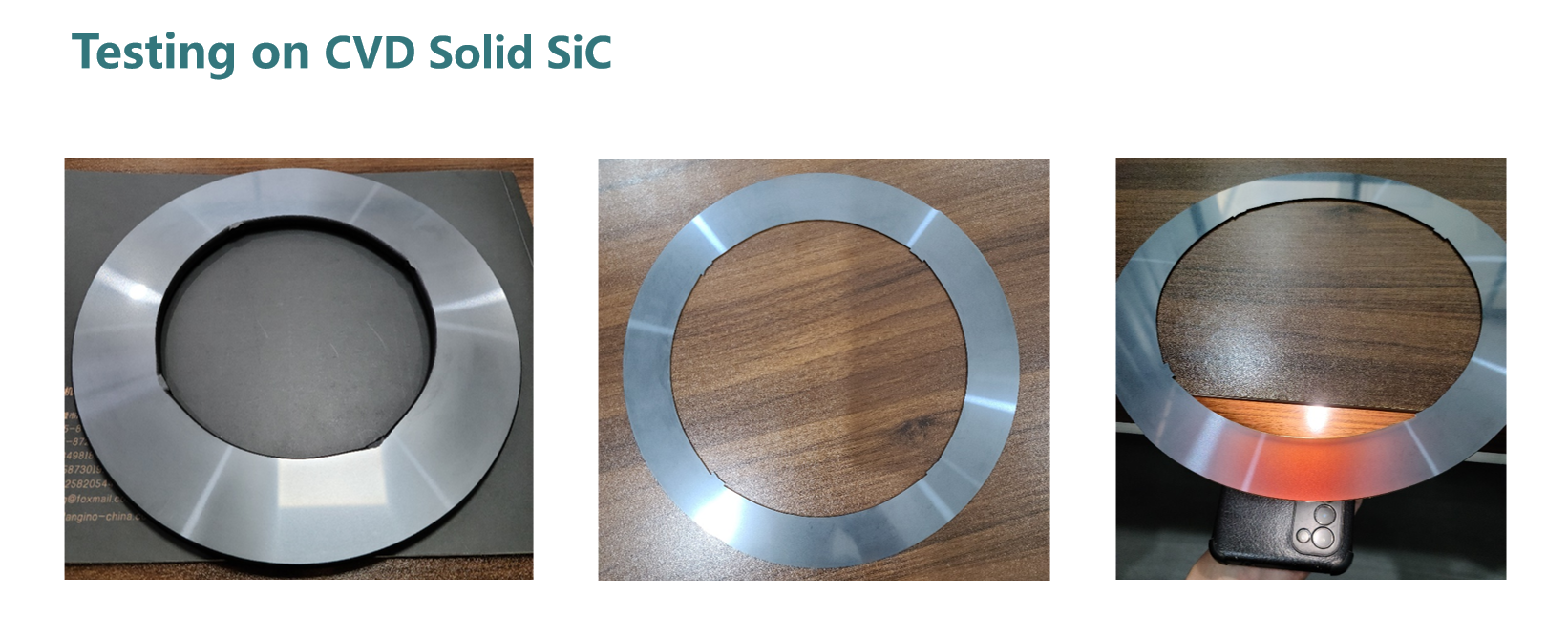

精密工学:成長が完了すると、基板が除去されて純粋な CVD 固体 SiC インゴットが生成されます。次に、このインゴットにダイヤモンド工具機械加工が施され、CVD ソリッド SiC フォーカスリングなどの高公差部品が製造されます。

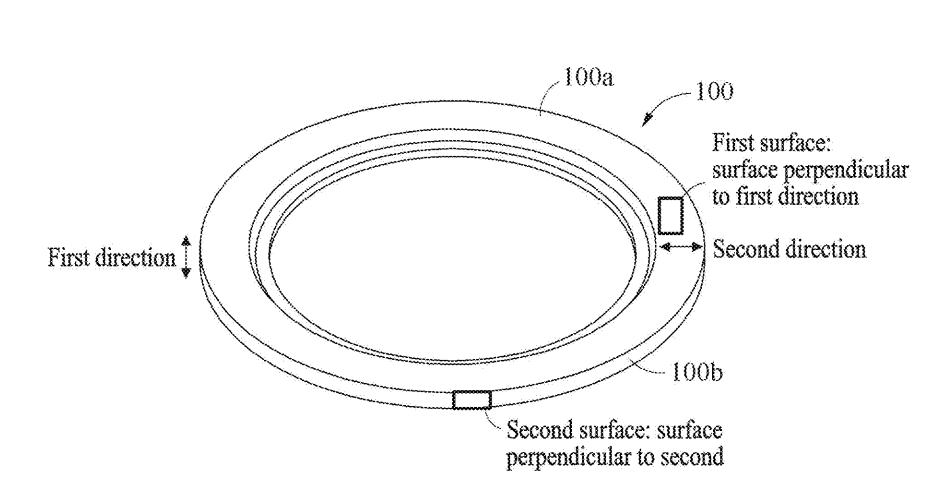

構造図:図に示すように、CVD ソリッド SiC コンポーネントの製造には、幾何学的配向を完全に制御する必要があります。蒸着パラメータを最適化することで、材料がすべての次元 (第 1 方向と第 2 方向) にわたって一貫性の高い物理的特性を備えていることが保証されます。この構造的安定性により、部品は機械加工後に優れた平面度と表面直角度を維持し、8 インチおよび 12 インチの大量生産ラインの厳しい公差を完全に満たすことが保証されます。

2. CVD ソリッド SiC を選択する理由?

焼結 SiC や従来のコーティングと比較して、CVD 固体 SiC には比類のない利点があります。

超高純度 (5N-7N):これは気相プロセスであるため、焼結助剤や金属結合剤は使用されません。バインダーが存在しないということは、金属イオンがゲート酸化物に移行しないことを意味します。

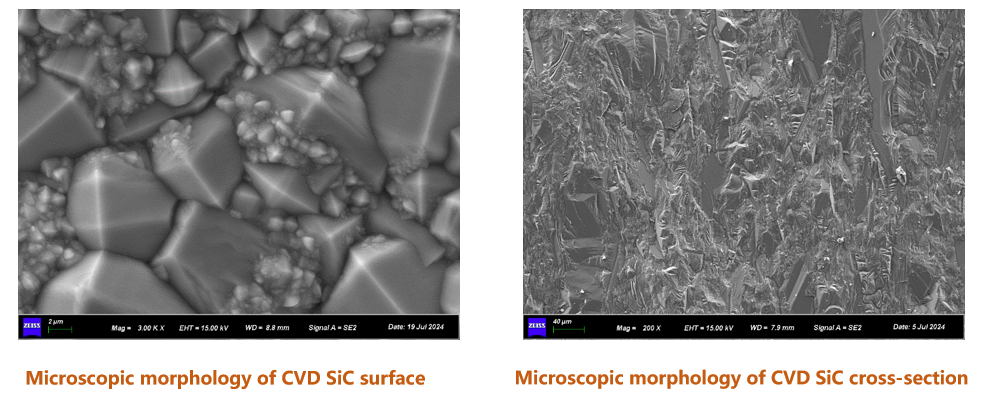

理論に近い密度:CVD プロセスでは、実質的に気孔率がゼロ (<0.1%) の材料が生成されます。この極度の密度により、CVD ソリッド SiC はプラズマ浸食に対して非常に耐性があり、エッチングプロセス中の粒子の発生が大幅に減少します。
熱応力の除去:この材料は単相ベータ SiC のモノリシック部品であるため、急速な熱サイクル中にコーティングの層間剥離や「剥離」のリスクがなくなり、平均洗浄時間 (MTBC) が大幅に延長されます。

3. 主要な応用分野

高純度 CVD 固体 SiC 材料は、高応力環境に不可欠です。

プラズマエッチング:ハイエンドの CVD ソリッド SiC フォーカスリングとガスシャワーヘッドは、CF4/O2 プラズマに対して優れた耐性を備えています。
エピタキシャル成長 (EPI):サセプタの高性能代替品として、均一な熱分布を提供します。
急速熱処理 (RTP):極端な温度上昇時のウェーハの均一性を確保し、汚染を防ぎます。
