TaC コーティングが PVT アプリケーションでどのように SiC 結晶の成長を促進するか

TaC コーティングが PVT アプリケーションでどのように SiC 結晶の成長を促進するか

炭化ケイ素 (SiC) は現在、電気自動車のパワートレイン、再生可能エネルギー コンバーター、高周波パワー モジュールで見られる進歩の多くを支えています。製造の経済性とデバイスのパフォーマンスはどちらも、SiC 結晶の寸法を拡大し、バッチ歩留まりを向上させ、欠陥数を抑制するかどうかにかかっています。これらの目標を達成するには、プロセス レシピを微調整するだけでは不十分です。特に物理的蒸気輸送 (PVT) 炉内の過酷な条件を考慮すると、熱フィールド材料の完全性と寿命も同様に決定的になります。

グラファイト部品の表面工学オプションの中で、炭化タンタル (TaC) の化学蒸着 (CVD) がかなりの注目を集めています。このコーティングは単に基板を保護するだけではありません。最も過酷な使用にさらされるコンポーネントの表面化学と熱応答を積極的に変更します。

TaC コーティングは PVT 炉内でどのような効果を発揮しますか?

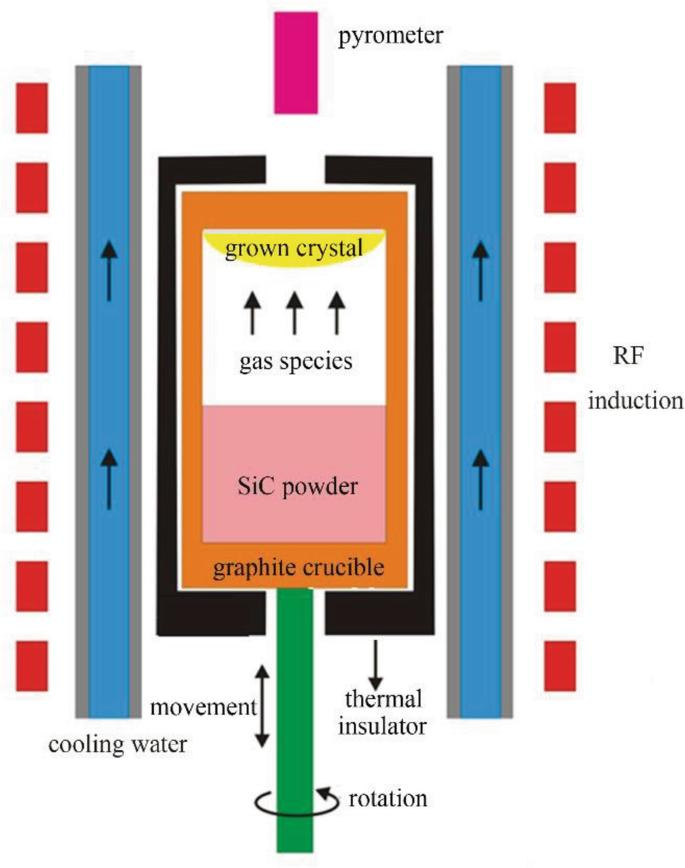

PVT の成長は、SiC 原料を 2,000°C 以上で昇華させることによって進行します。結果として生じる蒸気種は、より低温の種結晶に向かって移動し、そこで凝縮と再結晶が徐々にブールを形成します。 1 回の実行は数百時間続く場合があります。この期間中、すべてのグラファイト表面 (るつぼ壁、シード ホルダー、ガイド リング) は、一定のシリコンを豊富に含む蒸気、極端な温度勾配、および熱膨張の不一致による機械的ストレスにさらされます。

保護層がないと、グラファイトは 2 つの並行した劣化経路を経ます。 1 つは物理的なものです。表面浸食により、炭素の微粒子が蒸気流に放出されます。もう 1 つは化学的なものです。シリコン蒸気がグラファイトと反応して揮発性 SiC またはその他の中間種を形成し、コンポーネントの壁が徐々に薄くなります。どちらの経路も炭素クラスターまたは微量金属不純物を結晶成長中に導入し、高価な炉設備の耐用年数を短縮します。

CVD TaC コーティングはこれらのメカニズムを遮断します。コーティング層は化学量論的に制御されており、ピンホールがなく、グラファイト基材に密着しています。高温蒸気に対して化学的に不活性な面を示すため、下にあるグラファイトが反応環境に直接接触することはありません。この分離により、汚染の軌跡が根本的に変わります。

結晶品質の改善が観察された

結晶成長者は、TaC でコーティングされたコンポーネントが炭素含有物やマイクロパイプ終端の数の減少と相関していることをよく報告しています。その説明は、コーティングが複数回の実行にわたって一定の表面状態を維持する能力にあります。コーティングされていないグラファイトは時間の経過とともに変化します。多孔性が増加し、放射率が変化し、局所的な温度分布がドリフトします。これらの段階的な変化は、均一な放射状成長に不可欠な熱場の対称性を乱します。

対照的に、安定した熱場では、シード表面での制御されたステップフロー成長に必要な軸方向および半径方向の温度勾配が維持されます。 TaC コーティングにより、るつぼの内部は成長サイクルを経ても元の形状と熱放射率を維持します。その結果、実行ごとに結晶の品質指標がより厳密に分散され、ブールあたりの使用可能なウェーハの割合が直接増加します。

コンポーネントの寿命と運用コストの延長

TaC コーティングの経済的な理由は、多くの場合、寿命の延長にあります。コーティングされていない状態のグラファイト コンポーネントは、特定の温度プロファイルと実行期間に応じて、10 ～ 20 回の成長実行後に交換が必要になる場合があります。 TaC コーティングされた同等品は、文書化された炉操作において、測定可能な重量損失や表面粗さが見られる前に、通常、その 2 ～ 3 倍の耐用年数を達成します。

この耐久性は、コーティングの高い融点 (3,800°C 以上) と、カーボンとシリコンの両方の拡散係数が低いことに起因します。 2,200°C であっても、コーティングと基板の界面にわたる相互拡散は無視できる程度です。 CVD 堆積パラメータが適切に最適化されていれば、熱サイクル下でもコーティングがこぼれたり、剥離したり、剥離したりすることはありません。コンポーネントの交換間隔が長くなると、炉の冷却と加熱のサイクルが減り、分解と再組み立ての労力が減り、高純度グラファイトストックの消費量が減ります。

半導体にとって重要な純度仕様

デバイスグレードの SiC の場合、100 万分の 1 レベルの金属不純物により、キャリアの寿命と降伏電圧が低下する可能性があります。したがって、コーティング自体は半導体に適合する必要があります。高純度前駆体から処理された CVD TaC は、文書化された純度 99.999841% を達成します。この数字は偶然ではなく、前駆体ガスの精製、リアクターの清浄度、および堆積後の取り扱いに対する意図的な制御を反映しています。この純度レベルでは、コーティングから蒸気相に拡散する可能性のある金属種は、通常の成長期間中、分析検出限界を下回ったままになります。

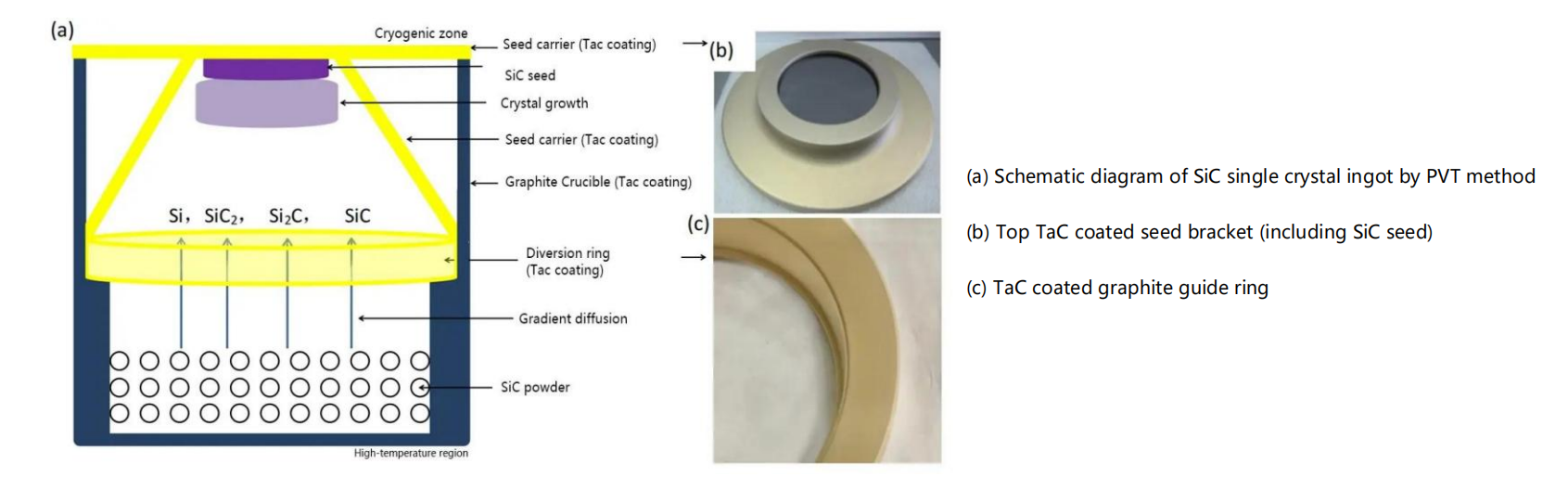

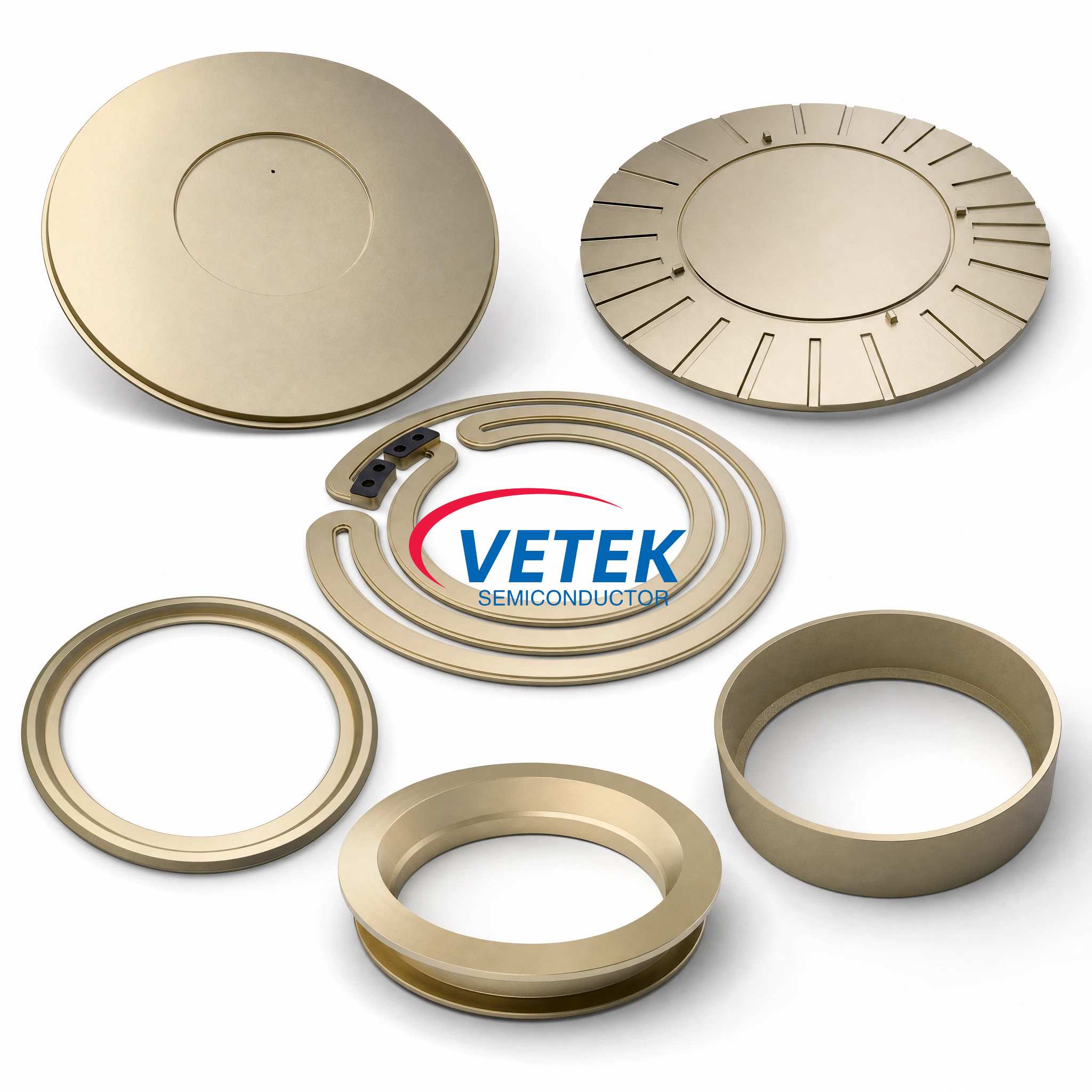

一般的にコーティングされたグラファイト部品

PVT 熱場には通常、TaC アプリケーションから恩恵を受ける 5 ～ 8 つの異なるグラファイト コンポーネントが含まれています。

SiC ソース粉末を収容し、最高温度を維持するるつぼ。

シードホルダー。シード結晶を取り付け、正確な熱接触を必要とします。

シードに向かう蒸気の流路を形成するガイド リング。

ソースとシードの間のギャップを定義するるつぼリングとスペーサー。

特定の炉設計における追加の断熱シールドまたは支柱。

これらの部品のすべてまたは大部分をコーティングすると、局所的な熱的または化学的非対称性を引き起こす可能性のあるコーティングされた表面とコーティングされていない表面が混在するのではなく、ホット ゾーン全体で一貫した表面状態が作成されます。

他の成膜方法ではなく CVD を使用する理由

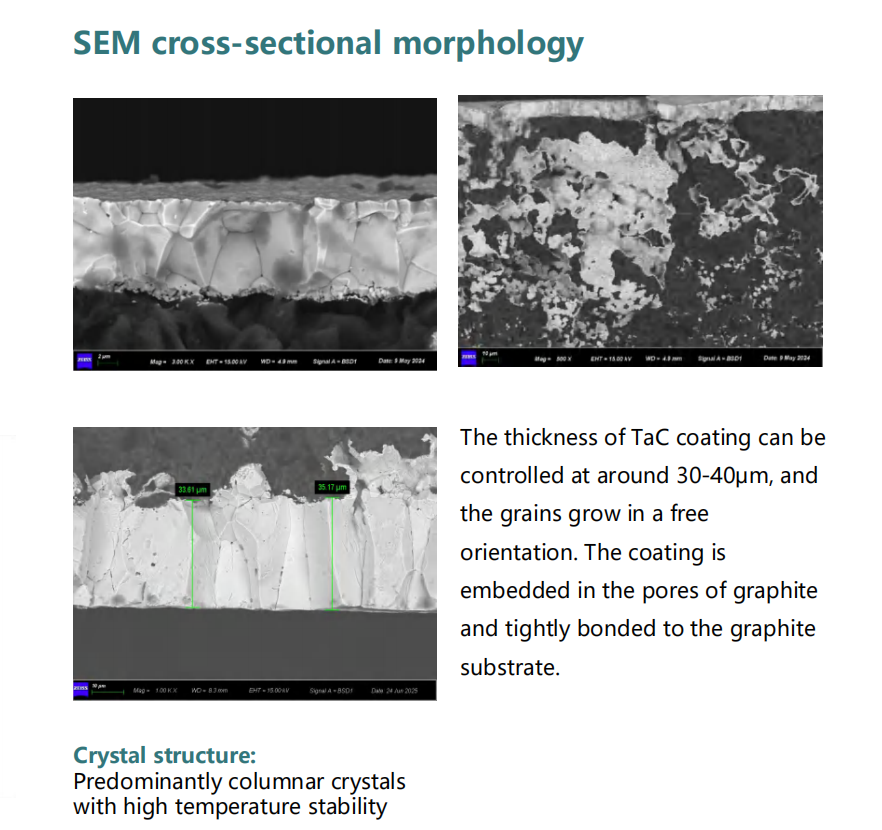

すべての TaC コーティングが同じように機能するわけではありません。プラズマ スプレーまたはパックセメンテーション ルートでは、より厚い層が生成されますが、気孔率が高く、接着力が劣り、熱衝撃下で剥離するリスクが高くなります。 CVD は、気相前駆体からコーティングを原子ごとに成長させるという点で優れています。これにより、粒径が数マイクロメートル程度で、大面積のコンポーネント全体にわたって厚さの均一性が±5 μm 以内の完全に緻密な微細構造が得られます。

標準的な CVD TaC の厚さは、ほとんどの PVT るつぼおよびホルダーで 30 ± 5 μm と指定されています。延長サイクルまたはより高いピーク温度を実行する炉の場合、最大 40 μm のカスタマイズされた厚さを適用できます。コーティングを厚くすると拡散障壁の長さが長くなりますが、界面応力を避けるためにグラファイト基板の熱膨張係数に注意深く合わせる必要があります。界面応力は CVD プロセス設計でよく特徴づけられる要素です。

導入に関する実際的な考慮事項

コーティングされていないコンポーネントから TaC コーティングされたコンポーネントに移行する施設では、温度制御の調整を予期する必要があります。コーティングにより表面放射率が変化し、高温計の測定値や電力対温度の校正が 20 ～ 50°C 変化する可能性があります。この変化は予測可能かつ再現可能であるため、正しい温度設定値を再確立するには短い校正実行で十分です。この初期補正の後、コーティングされたシステムは、コーティングされていないシステムよりも実行全体でより一貫した動作を行うため、実行ごとの調整の必要性が減ります。

結論

PVT ベースの SiC 製造では、グラファイト熱フィールドコンポーネントに並外れた要求が課されます。 CVD TaC コーティングは、相互に関連した 4 つの効果を通じてこれらの要求に対処します。つまり、炭素粒子の放出を抑制し、基板へのシリコンの攻撃をブロックし、長時間の実行シーケンスにわたって熱場の対称性を維持し、コンポーネントの交換間隔を延長します。これらの成果により、結晶の純度が向上し、ブールあたりの使用可能な歩留まりが増加し、消耗部品によるウエハあたりのコストの寄与が削減されます。 SiC ウェハ サイズが 200 mm に近づき、欠陥密度の要件がさらに厳しくなるにつれ、TaC のような加工コーティングの採用が、先進的な製造ラインにおけるオプションからベースライン仕様に拡大する可能性があります。
