半導体石英画面
  • 半導体石英画面半導体石英画面

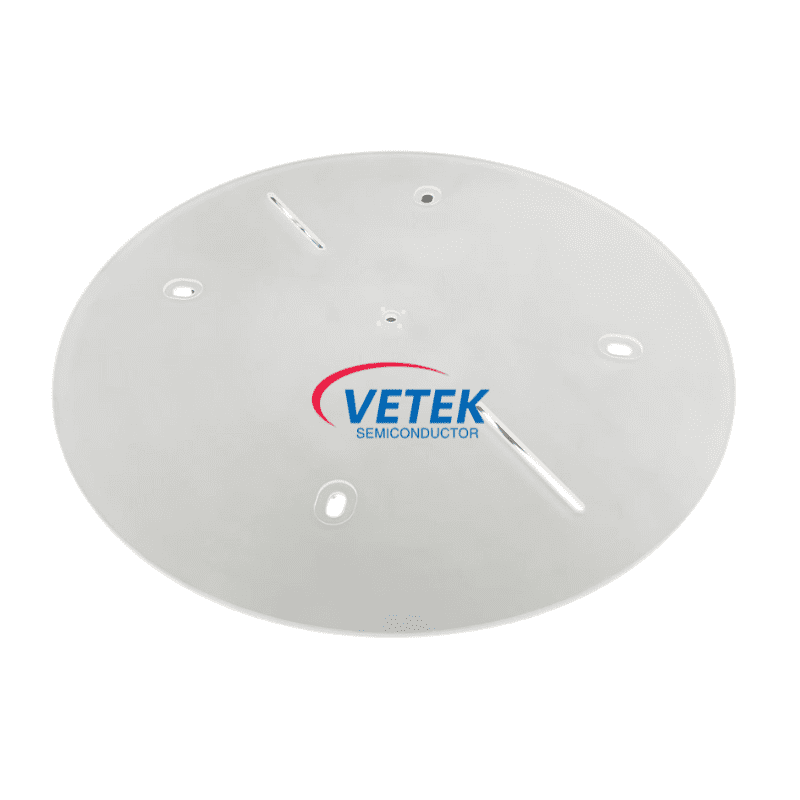

半導体石英画面

Veteksemicon Semiconductor Quartzスクリーンは、金属製の化学蒸気堆積(MOCVD)システムの重要な成分であり、薄膜成長プロセスを最適化する上で重要な役割を果たします。この製品の詳細ページは、MOCVD機器の均一性、純度、およびメンテナンス効率を高めるために設計されたVeteksemiconの高純度の石英画面を強調しています。

半導体製造のハイステークスの世界では、精度と純度が最重要です。 Veteksemiconの半導体石英スクリーンは、金属製の化学蒸気堆積(MOCVD)機器の重要な成分であり、薄膜成長プロセスの均一性、純度、および全体的な効率を大幅に向上させるように設計されています。


ⅰ。コア関数:完璧なエピタキシーの精密制御


クォーツスクリーンは、MOCVDの最も困難な側面に取り組むように細心の注意を払って設計されており、高品質のエピタキシャル層を堆積するための最適な条件を確保しています。


●気流規制:比類のない均一性

クォーツスクリーンは、反応チャンバー内の正確な物理的障壁として機能し、反応性ガス(金属有機源や水素化物など)の流パスを綿密に導きます。このインテリジェントな設計は、乱流の流れを最小限に抑え、基質表面を横切るガスの均一な分布を保証します。


●汚染分離:純粋な成長、欠陥の減少

超クリーン環境を維持することは、欠陥のない薄膜の成長に不可欠です。クォーツスクリーンは、粒子や非揮発性堆積物などの反応副産物や、シャワーヘッドなどの基質または重要な成分に戻ることを効果的にブロックします。高純度の石英から作られ、例外的な化学的不活性性を誇っており、スクリーン自体が汚染の源にならないことを保証します。


●温度管理:敏感な材料の安定した勾配

温度制御は、MOCVDの繊細なダンスです。クォーツスクリーンは、効率的な熱バリアとして機能し、反応ゾーンと周囲のコンポーネント間の熱伝達を最小限に抑えます。この機能は、安定した温度勾配を維持するのに役立ちます。これは、INPやALNを含む温度感受性化合物半導体の成長には絶対に不可欠です。


ⅱ。主要なアプリケーションシナリオ:MOCVDのすべての段階の強化


Veteksemiconの半導体クォーツスクリーンの汎用性は、MOCVDプロセスのさまざまな重要な段階に及び、製造ラインに有形の利点をもたらします。


基質保護:相互汚染の除去

大量生産では、隣接する基質間の相互汚染を防ぐことが重要です。私たちの石英画面は、多面的なMOCVDシステムで特に効果的であり、各基質が前駆体の純粋な流れを受けていることを保証する保護シールドとして機能し、バッチ全体の完全性を保護します。


シャワーヘッド保護:寿命の延長、ダウンタイムの短縮

シャワーヘッドは、重要でありながら脆弱なコンポーネントです。シャワーヘッドの下にクォーツスクリーンを戦略的に配置することにより、シャワーヘッドの穴に反応物を直接堆積させます。この革新的な保護は、シャワーヘッドの清掃サイクルを拡張し、メンテナンスコストを大幅に削減し、貴重なダウンタイムを最小限に抑えます。


反応前抑制:望ましくない粒子形成の防止

早期のガス相反応は、不要な粒子の形成につながり、フィルムの品質を損なう可能性があります。クォーツスクリーンは、その位置を正確に調整できるため、金属有機源と水素化物の混合時間を遅らせることができます。これにより、事前反応(GAN成長におけるTMGAとNH₃の早期反応など)が効果的に抑制され、よりクリーンで効率的な堆積プロセスが確保されます。


ⅲ。メンテナンスと寿命:アップタイムとROIの最大化


クォーツ画面のメンテナンスと寿命を理解することは、MOCVD運用を最適化し、投資収益率を最大化するための鍵です。


定期的なクリーニング:ピークパフォーマンスの回復

最適なパフォーマンスを維持するには、クォーツスクリーンの定期的なクリーニングをお勧めします。これは、湿った方法(たとえば、Aqua regia、Buffered Oxide Etch)と乾燥方法(プラズマクリーニングなど)の両方を使用して、蓄積された堆積物を効果的に除去し、画面をピーク動作効率に戻すことができます。


寿命指標:交換サイクルの最適化

半導体クォーツスクリーンの典型的な交換サイクルは、50〜100の成長サイクルの範囲です。ただし、正確な寿命は、特定のプロセスの攻撃性によって異なります。たとえば、アルガンの成長を含むプロセスは、標準のGAN成長と比較してクォーツスクリーンでより要求が厳しくなる傾向があり、潜在的により短い交換間隔につながる可能性があります。


ⅳ。業界アプリケーションのケース:高度な製造における実績のあるパフォーマンス


Veteksemiconの半導体クォーツスクリーンは、幅広い最先端の半導体アプリケーションに正常に展開されており、優れたデバイスの特性を達成する上で不可欠な役割を示しています。


LED生産:光排出効率の向上

GANベースのLEDの製造では、クォーツスクリーンは、欠陥密度を低減し、波長の一貫性を大幅に改善する上で重要な役割を果たします。これは、より高いパフォーマンスとより信頼性の高いLED製品に直接変換されます。


パワーエレクトロニクス:信頼性と効率を高める

SICエピタキシーの場合、Quartzスクリーンは炭素粒子の接着を減らすのに役立ちます。これは、改善された分解電圧の均一性を達成するために重要です。これは、堅牢で効率的な電力電子デバイスを開発する上で重要な要素です。


太陽光発電場:太陽電池の革新の精度

CIGS薄膜太陽電池の調製において、クォーツスクリーンは元素比の正確な制御を保証します。この細心の制御は、次世代の太陽光発電技術で高い効率と一貫したパフォーマンスを達成するための基本です。

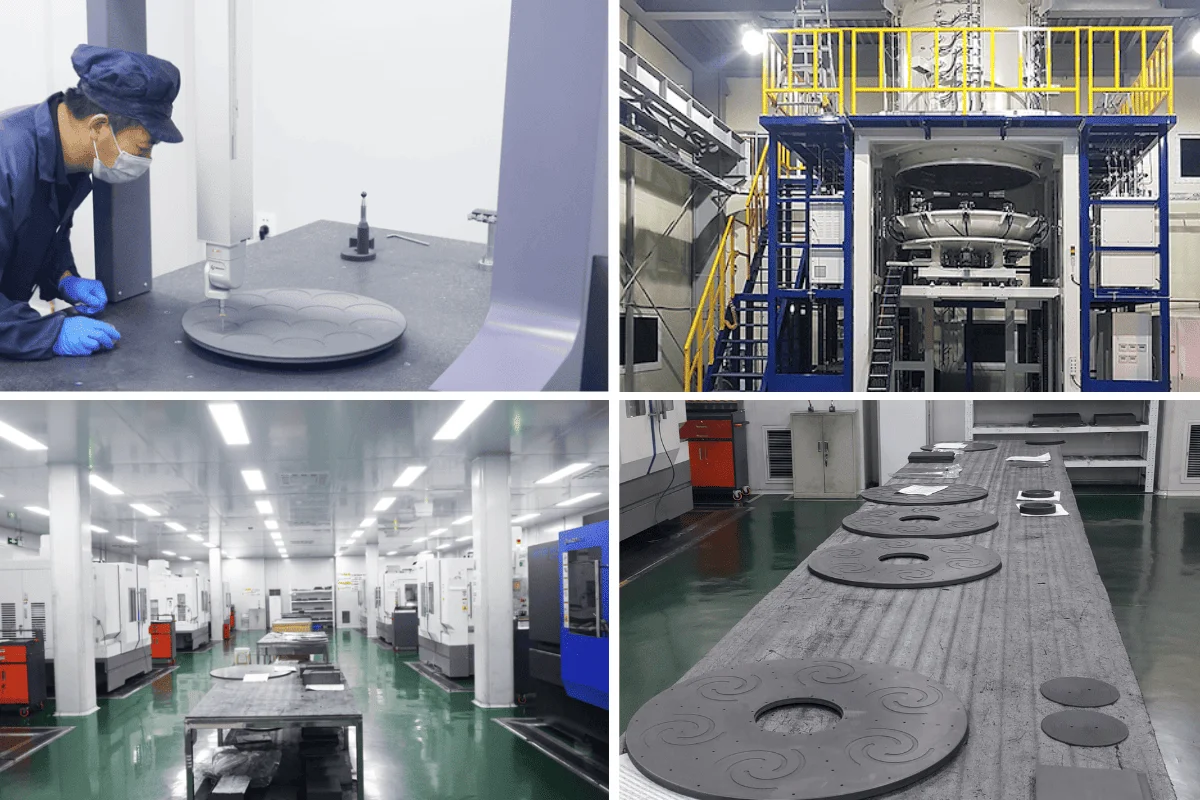

vekekemeicon製品ショップ:

Veteksemicon products shop
