半導体石英ベルジャー
  • 半導体石英ベルジャー半導体石英ベルジャー

半導体石英ベルジャー

中国の専門の半導体石英ベルジャーのサプライヤーおよびメーカーとして。 Vetek Semiconductor のクォーツ ベル ジャーは、通常、半導体製造装置の主要コンポーネント、特に CVD プロセス、拡散、酸化、PVD プロセスで使用されます。さらにお問い合わせをお待ちしております。

種子半導体クォーツベルジャー半導体処理で複数の重要な役割を果たします。 ベルジャーバキュームシステム安定した制御反応環境を提供するだけでなく、優れた熱安定性、化学的不活性、光学的透明度を通じて、さまざまなプロセスの効率と精度も保証します。これらの特性もそれを決定しますベル真空チャンバー半導体製造プロセスに不可欠なコンポーネント製品です。


種子半導体石英 プロセスガスを均等に分布させ、制御された条件下でウェーハ表面と反応できるようにする密閉処理環境を作成します。したがって、半導体石英ベルジャー通常、CVD、拡散、酸化などのプロセスで雰囲気組成と圧力を正確に制御するために使用され、それによって膜の均一性と材料の純度が保証されます。


同時に、石英材料は優れた熱安定性、高温抵抗(半導体処理の高温環境は通常1000°C以上)、および加熱および冷却中に安定した形状とサイズを維持する製品特性を備えています。これは、次のことを決定しますクォーツベルジャー拡散・酸化の高温環境下でもウェーハ表面温度の均一性を十分に確保でき、堆積・拡散層の品質と均一性が向上します。


さらに重要なことに、種子Semiconductor 高純度クォーツ 高温環境でプロセスガスと反応するのは容易ではなく、強い腐食抵抗があります。この製品特性により、腐食性ガス(CVDプロセスなど)を使用したプロセスでは、半導体石英ベルジャー化学的安定性を十分に維持できるため、半導体デバイスの汚染を回避できます。

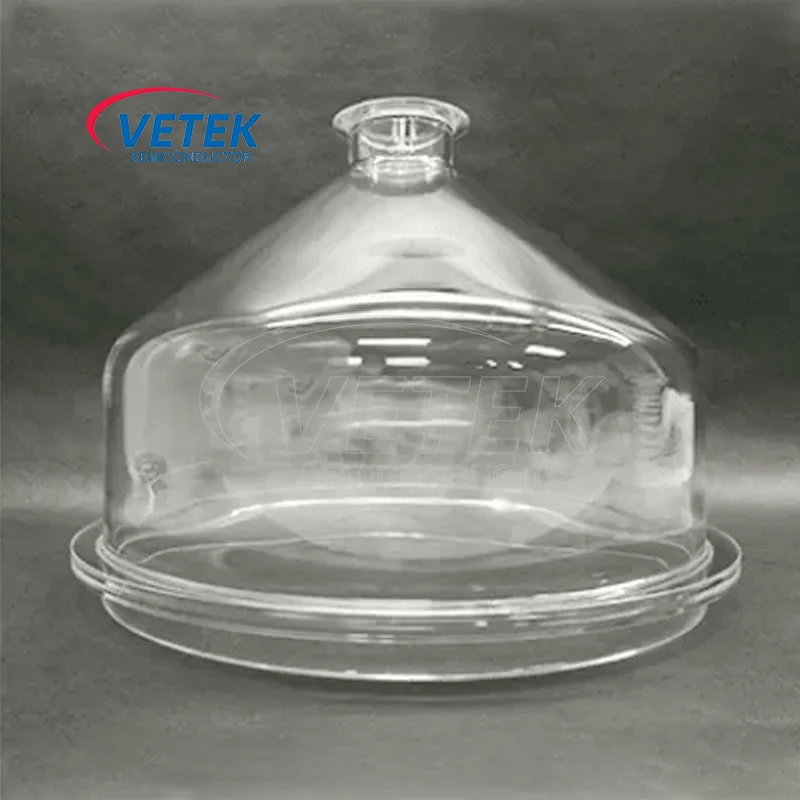

それは半導体ですクォーツベルジャー:
