SiC コーティングされたグラファイトサセプタが半導体エピタキシーに不可欠な理由

半導体デバイスが高出力、高周波数、高集積化に向けて進化し続けるにつれて、エピタキシャル成長装置に課せられる要件はますます厳しくなっています。 SiC パワー デバイス、GaN RF コンポーネント、LED チップ、シリコン エピタキシャル ウェーハのいずれを製造する場合でも、メーカーは反応炉内の 1 つの重要なコンポーネント、つまり SiC コーティングされたグラファイト サセプタに依存しています。

反応チャンバーの外ではめったに目に見えませんが、このコンポーネントはウェーハ温度の均一性、パーティクルの発生、コーティングの寿命、そして最終的にはデバイスの歩留まりに直接影響を与えます。

SiC コーティングされたグラファイトサセプターとは何ですか?

SiC コーティングされたグラファイト サセプターは、緻密な化学蒸着 (CVD) 炭化ケイ素コーティングで保護された、精密に設計されたグラファイト コンポーネントです。

エピタキシャル リアクターの内部では、サセプターはいくつかの重要な機能を実行します。

• 半導体ウェーハの成長プロセス全体をサポート
• ヒーターからの熱をウエハーに均一に伝えます。
• ウェハと一緒に回転し、膜の均一性を向上させます。
• 繰り返しの熱サイクル下でも寸法安定性を維持
• グラファイト基板を腐食性プロセスガスから保護します。

プロセスに応じて、サセプタはパンケーキ サセプタ、バレル サセプタ、トレイ、ウェーハ キャリア、またはカスタマイズされたリアクタ コンポーネントとして設計される場合があります。

なぜベアグラファイトを使用しないのでしょうか?

グラファイトは、以下の理由により、最高の高温工学材料の 1 つとして長い間認識されてきました。

・優れた熱伝導性

・低い熱膨張係数

・高温安定性

・容易な加工性

・低密度

ただし、ベアグラファイトは直接半導体プロセスには適していません。

エピタキシー中、H2、HCl、NH3、シラン、クロロシラン、有機金属前駆体などのプロセスガスが露出したグラファイト表面を継続的に攻撃します。時間の経過とともに、グラファイトは酸化、腐食し始め、炭素粒子が放出されます。

これらの粒子は次のことができます。

· ウェーハを汚染する、

· 欠陥密度の増加、

· エピタキシャルの均一性が低下する、

· 原子炉のメンテナンス間隔を短縮します。

したがって、ほとんどすべての最新の半導体リアクターは、露出したグラファイトの代わりに保護セラミック コーティングを使用しています。

炭化ケイ素が好ましいコーティングである理由

BN、ZrB₂、TaC、およびさまざまな酸化物コーティングを含む利用可能なコーティング材料の中で、CVD 炭化ケイ素は、熱的、化学的、機械的特性の優れたバランスを提供するため、業界標準となっています。

主な利点は次のとおりです。

• 優れた耐薬品性：緻密なSiCがグラファイト基板への腐食性ガスの到達を防ぎ、部品の寿命を劇的に延ばします。
• 優れた熱伝導性：高い熱伝導性により、ウェーハ全体の優れた温度均一性を維持しながら、迅速な熱伝達が可能になります。
• 低い熱膨張不一致：SiC の熱膨張係数はグラファイトとほぼ一致しており、加熱と冷却の繰り返しサイクル中の内部応力を軽減します。
• 高硬度：コーティングはウェーハのロード時やリアクタの動作時の摩耗に耐えます。
• 高純度：高品質の CVD SiC コーティングは、高度な半導体製造に不可欠な金属汚染と粒子の発生を最小限に抑えます。

なぜ化学気相成長 (CVD) を使用するのでしょうか?

次のようなさまざまなコーティング技術が存在します。

・プラズマ溶射

・ゾルゲルコーティング

・電気泳動蒸着

・パックセメンテーション

・刷毛塗り

ただし、半導体製造では、次のようなコーティングが生成されるため、化学蒸着 (CVD) が圧倒的に好まれます。

· 非常に高い純度、

・優れた密度、

・均一な厚み、

・優れた密着性、

· 低い気孔率、

· 複雑な形状でも優れた適合性。

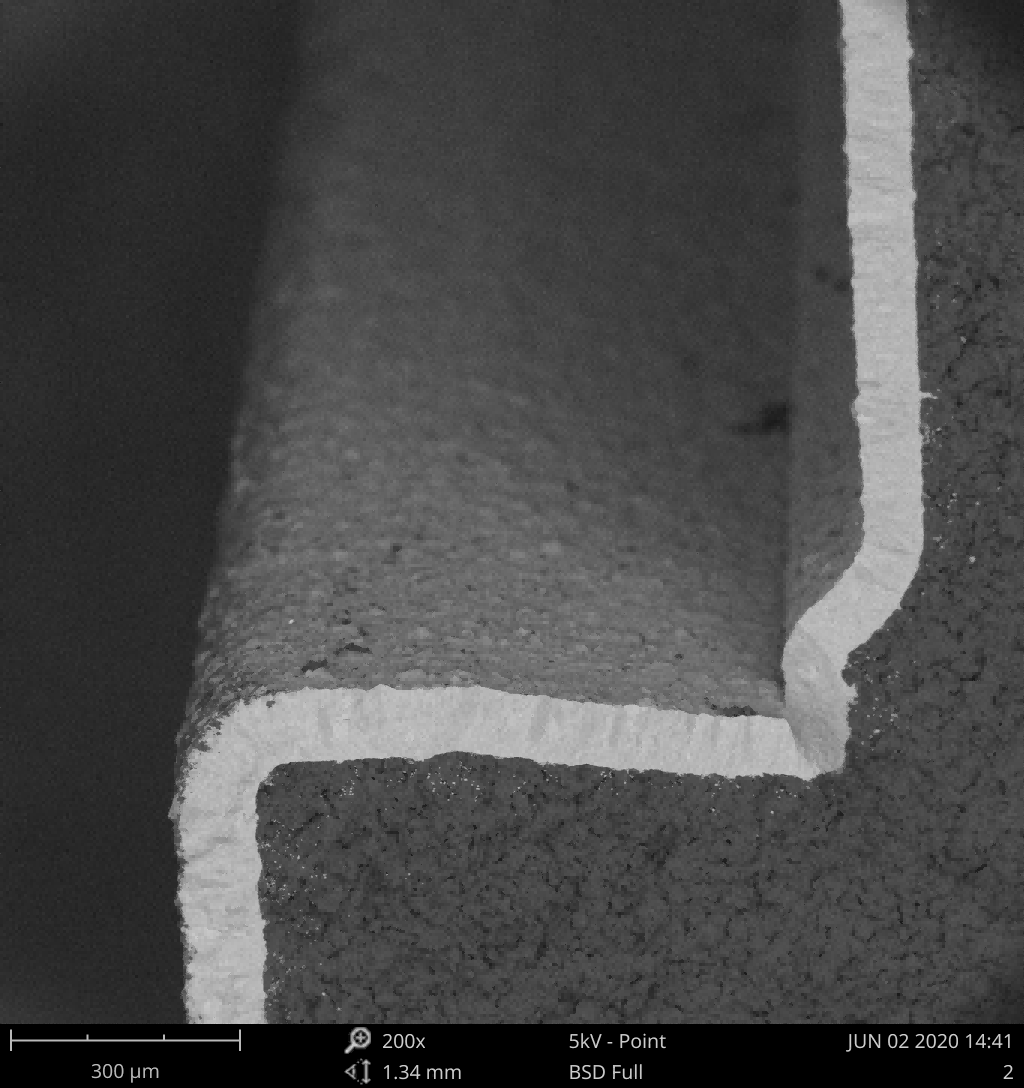

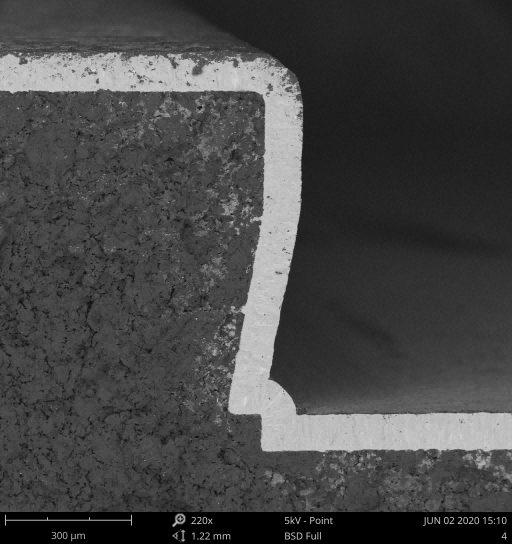

多くの場合細孔や弱い界面を含む溶射コーティングとは異なり、CVD SiC はグラファイト基板に化学的に結合した緻密な結晶層を形成するため、過酷なプロセス条件下でも耐用年数が大幅に長くなります。

代表的な用途

SiC コーティングされたグラファイト部品は、以下の分野で広く使用されています。

SiC エピタキシー：MOSFET、SBD、およびその他のパワーデバイスのホモエピタキシャル成長中に、導電性および半絶縁性の SiC ウェハーをサポートします。

シリコンエピタキシー：CMOSやパワー半導体の製造に使用されるシリコンウェーハエピタキシーに安定した熱プラットフォームを提供します。

GaN エピタキシー：RF デバイス、HEMT、MicroLED、パワー エレクトロニクス向けの GaN-on-Si および GaN-on-SiC の成長をサポートします。

LED 製造：青色、緑色、UV、MicroLED のエピタキシャル成長用の MOCVD リアクター内で使用されます。

結論

半導体プロセスがウエハの大型化、プロセスウィンドウの狭化、欠陥密度の低減に向けて進むにつれ、高性能リアクタコンポーネントの重要性が高まり続けています。

CVD SiC コーティングされたグラファイトサセプタは、グラファイトの優れた熱性能と炭化ケイ素の優れた耐薬品性、純度、耐久性を兼ね備えているため、不可欠なものとなっています。

SiC パワー デバイス、GaN RF エレクトロニクス、LED 製造、またはシリコン エピタキシーのいずれの場合でも、高品質の SiC コーティングされたグラファイト コンポーネントへの投資は、歩留まりの向上、装置の稼働時間の延長、製造コストの削減に直接貢献します。
