MOCVD SiC コーティングされたグラファイトサセプタの亀裂解析と熱応力最適化のケーススタディ

2026-07-30 0 メッセージを残してください

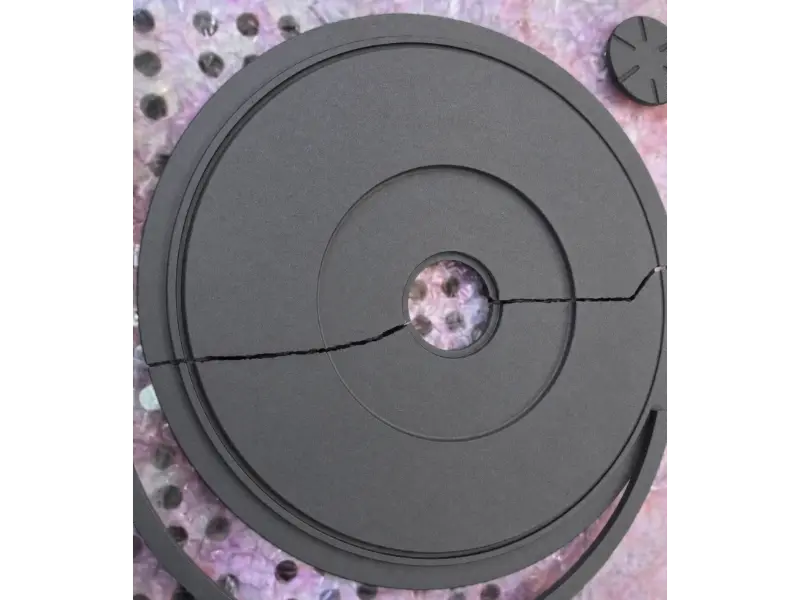

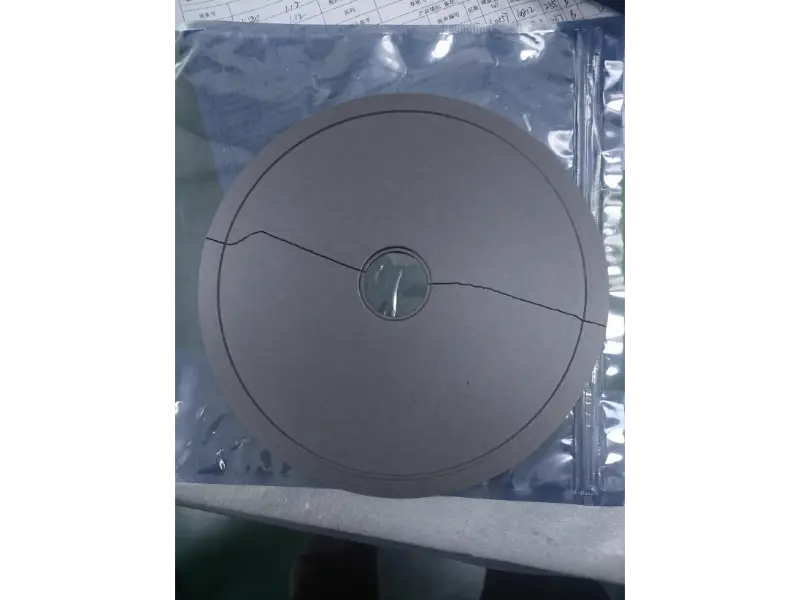

図 1、2: MOCVD の放射状破壊形態CVD SiC コーティングされたグラファイトサセプター中央ステップスルーホールからの発信

I. エグゼクティブサマリーと核となる結論

核となる結論:エピタキシャルウェーハサセプタ (ウェーハキャリア) の設計と品質はその耐用年数を直接決定し、エピタキシャル生産コストの配分と装置のダウンタイムに大きく影響します。サセプタを選択する際、エピタキシャルウェーハメーカーは、実際のプロセス要件に合わせて調整し、交換頻度を最小限に抑え、耐用年数を延長する高品質設計を優先します。これにより、大幅な生産コストの削減とエピタキシャル製品の品質の着実な向上を実現します。

Vetek (www.veteksemicon.com) は、中央ステップの応力緩衝ゾーンを再設計し、熱膨張係数 (CTE) を調整したグラファイト基板材料を選択することにより、MOCVD ウェーハキャリアの中央ステップのスルーホールから発生する放射状亀裂という産業上の課題を完全に解決しました。

海外の第3世代半導体エピタキシャルチップメーカーは、大型化学気相成長装置の即時の亀裂や損傷により、深刻な生産ボトルネックに直面しました。炭化ケイ素 (CVD SiC) コーティングされたグラファイトサセプター高温MOCVDエピタキシャル成長中。当社の技術チームは、根本原因を特定しました。中央ステップでの激しい応力集中とグラファイト基板の熱膨張の不一致です。構造マージンの再構成 (応力緩衝ゾーンの拡大、フローティングステップの位置のアップグレード) と最適なグラファイト材料の選択により、クライアントの亀裂の危険性を排除することに成功しました。

主なパフォーマンスと指標の改善:

· サセプタの亀裂率: >15% から 0% に減少

· 平均サイクル耐用年数: 300%+ 増加

· 計画外の機器のダウンタイム: 95% 減少

II.顧客の背景と従来の問題点

1. お客様の背景

クライアントは、高出力および RF デバイスのエピタキシャルウェーハの大量生産に重点を置いた複数の大型高温 MOCVD/MBE 生産ラインを運営する大手自動車グレードの化合物半導体チップメーカーです。反応チャンバーの動作温度は年間を通じて 1000°C ～ 1400°C に達し、高周波誘導加熱と厳しい急速加熱/冷却の熱サイクルが発生します。エピタキシャルウェーハを直接保持するコア部品として、大型CVD SiC コーティングされたグラファイトサセプター高温、高応力環境下で極度の構造安定性と熱均一性を維持する必要があります。

2. 従来のアプローチと詳細な歴史的問題点

従来のサセプタ設計を利用する場合、エピタキシャルメーカーは長い間、経済的および容量上の深刻な問題点に悩まされてきました。

· 頻繁な交換と非常に短い寿命:従来の設計では、極度の高温下での熱膨張差を考慮できませんでした。サセプタは数十サイクル以内に亀裂が入り、一部は設置直後に故障しました (亀裂率 > 15%)。

· 高額なダウンタイムとクリーニング費用:チャンバー内でサセプタに亀裂が入ったり粉々になったりすると、重度の粒子汚染を伴い、エピタキシャルウェーハのバッチ全体が廃棄されました。各インシデントには、12 ～ 24 時間のチャンバーの冷却、分解、洗浄、再排気、および圧力/温度テストが必要でした。計画外のダウンタイムや消耗品による直接的な損失は、イベントごとに数万ドルに達しました。

· 枚葉式ウェーハの製造コストが高い:高価な消耗品であるため、頻繁に交換すると、ウェーハあたりのサセプタのコスト配分が過剰になります。同時に、ダウンタイムにより生産ライン全体の設備効率 (OEE) が低下し、固定諸経費が大幅に増加しました。

Ⅲ．技術的課題と故障メカニズムの分析

物理的故障の形態:破壊解析によると、亀裂の発生は正確に中央の貫通穴の内側のステップで発生し、サセプタ本体の両側にわたって半径方向外側に広がっていることが示されています。

根本原因の調査 (ストレスのメカニズム):

· 材料の熱膨張の不一致:高温作業条件 (1000°C 以上) では、グラファイト基板と SiC 保護コーティングの間に大きな熱膨張係数 (CTE) の不一致が存在します。グラファイトの熱膨張係数はグラファイトの熱膨張係数よりも高いため、SiCコーティング、グラファイト基板は、加熱中に表面のSiC層よりも大きな熱膨張変形を受けます。これにより、かなりの界面熱応力が発生し、最終的にグラファイト基板本体の亀裂や破損を引き起こします。

· 応力緩和領域の構造欠陥:元の設計には、中央ステップに必要な遷移緩衝ゾーンが欠如しており、古典的な機械的応力集中点が形成されていました。膨張張力がグラファイト基材の引張強度の閾値を超えると、鋭い段差の角で瞬時に微小亀裂が発生し、外側に向かって裂けました。

IV.ソリューション: 問題をどのように解決したか

中央ステップ亀裂に対処するために、Vetek R&D およびエンジニアリングチームは、高温熱膨張係数 (CTE) に基づいた包括的な技術明確化計画を策定しました。最適化：

最適化の次元	オリジナルデザイン / トラディショナル	Vetek が再設計したソリューション
中央ステップ構造	バッファゾーンのないシャープなステップトランジション。非常に集中したストレス。	段差の根元に応力緩衝ゾーンを追加し、高温の熱応力を効果的に分散します。
基板とコーティングのプロセス	熱均一性が不十分な標準的なグラファイト基板。	CVD 炭化ケイ素の CTE にほぼ一致する CTE を持つグラファイト材料を選択しました。

V. 結果と定量化可能なメリット

再設計されたサセプターは、お客様の生産ラインでの厳密な熱サイクルと量産ライン検証を経て、顕著な性能向上を達成しました。

· 熱応力亀裂の完全な除去:最適化されたサセプターは 500 を超える熱サイクルにわたって継続的に動作し、亀裂と損傷率を 15% 以上から 0% に直接減少させました。

· ダウンタイム損失の大幅な削減:キャリアの破損による計画外のダウンタイムが 95% 減少し、ライン全体の OEE が劇的に向上しました。

· 耐用年数とコストの倍増:サセプタの平均耐用年数は 300% 以上増加し、その結果、エピタキシャルウェーハあたりのサセプタの割り当てコストが大幅に減少しました。

VI. Vetek の製造と品質管理の保証

· 高純度の原料の選択:CVD SiC コーティングとの完璧な CTE マッチングを保証するために、プレミアム高密度等方性グラファイト基板 (純度 7N、灰分含有量 <5 ppm) が選択されています。

・精密加工：5 軸 CNC 精密切削 (公差は ±0.005 mm 以内) が利用され、中央のステップなどの重要なフィーチャに正確な応力緩和緩衝ゾーンが作成されます。

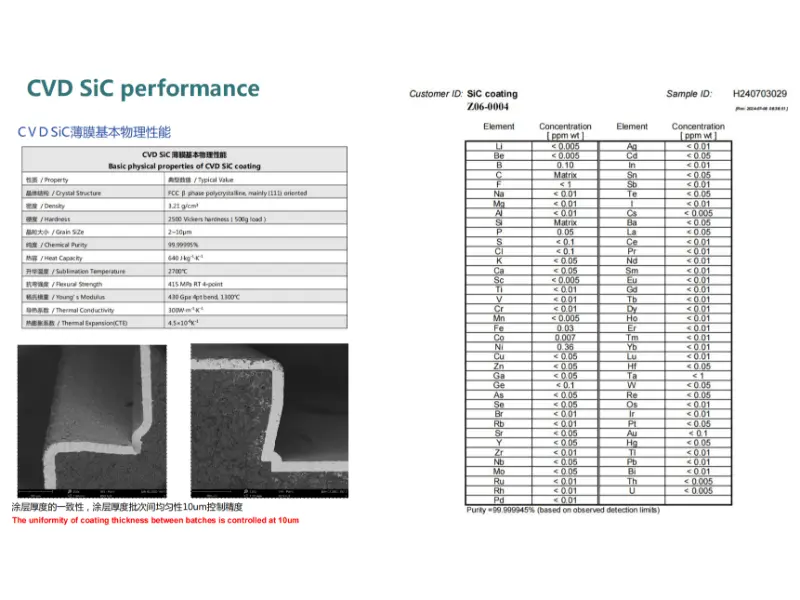

· CVD SiC 堆積:高温 CVD プロセスにより、緻密な 80 ～ 100 μm の β-SiC 層が堆積され、優れた熱均一性と腐食保護が実現します。

· 100% CMM 完全検査:高精度の座標測定機 (CMM) は、ポケットアレイ、中央ステップの寸法、全体の平面性を自動的にスキャンして測定します。

· クリーンルームでの梱包と配送:クラス 100 のクリーンルームで洗浄され、真空窒素パッケージで二重梱包され、カスタマイズされた EVA 耐衝撃ケースとともにお届けされます。

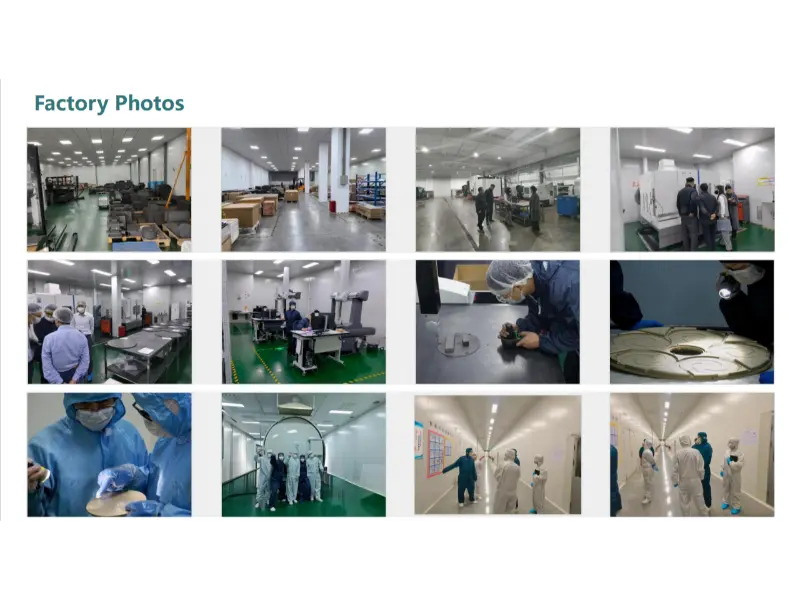

図 3: Vetek Semiconductor の高度な精密機械加工、クリーンルームおよび品質管理施設

VII.よくある質問 (FAQ)

Q1：主な原因は何ですか？MOCVD SiC コーティンググラファイトサセプタ中央の段差から亀裂が入ってますか？

A: 主な原因は、中央ステップに応力緩和緩衝ゾーンがないため、熱応力を分散するための構造の再設計が必要です。

Q2: CVD SiCコーティングだけで中央段差のクラックを防止できますか?

A: いいえ。SiC コーティングは主に耐食性、不純物の防止、熱伝導を提供します。構造設計に欠陥があると、コーティング自体が基材からの内部圧縮応力や引張応力に耐えることができなくなります。「合理的に設計された応力緩衝構造＋高品質CVD SiCコーティング」の組み合わせだけでクラック問題を徹底的に解決できます。

Ⅷ.サマリー&アクションコール(CTA)

エピタキシャルウェーハサセプタは補助的な消耗品ですが、その構造設計と製造品質は工場の生産効率と全体のコストに極めて重要な影響を与えます。従来の設計では、材料の CTE マッチングや応力集中緩和ゾーンが見落とされることが多く、サセプタの頻繁な故障、高価なダウンタイム、ウェーハのスクラップのリスクにつながります。

Vetek の構造最適化と洗練された熱応力エンジニアリングを通じて、お客様が熱応力を完全に根絶できるよう支援しただけでなく、グラファイトサセプターひび割れを防止（ひび割れ率を 0% に低減）するだけでなく、キャリアの耐用年数を 300% 以上延長しました。この改善により、交換頻度が大幅に削減され、ウエハごとの消耗品の割り当てコストが削減され、ウエハのエピタキシャル成長の品質、安定性、継続性が保証され、実質的な経済価値と容量価値が実現しました。
