TaC コーティングが半導体グラファイト部品の好ましい選択肢になりつつある理由

半導体業界がウェーハ直径の大型化、動作温度の上昇、汚染バジェットの厳しさの追求に伴い、グラファイト部品に対する需要が大幅に増加しています。るつぼ、サセプタ、ヒーター、ガイド リング、およびシード ホルダーは、もはや熱に耐えるだけではなく、形状を保持し、不純物の放出を抑制し、反応性の高い雰囲気での長時間の運転に耐えることも必要です。

これらの課題に対処するために、化学蒸着 (CVD) 炭化タンタル (TaC) コーティングが、先進的な半導体生産ラインのグラファイト部品を保護するための非常に有望なソリューションとして浮上しました。この記事では、TaC コーティングがなぜ関心を集めているのか、また TaC コーティングがプロセスの安定化、部品寿命の延長、全体的な製造効率の向上にどのように貢献するのかについて考察します。

グラファイトコンポーネントに保護層が必要な理由

グラファイトは、その優れた熱伝導性、低密度、加工の容易さのおかげで、高温半導体ハードウェアに長年使用されてきた材料です。しかし、ベアグラファイトには、プロセスチャンバー内の過酷な条件にさらされると、次のような既知の弱点があります。

• 極端な温度での表面劣化
• 水素、アンモニア、その他の反応性ガスによる化学的攻撃
• カーボン粒子の脱落
• 成長中の結晶またはエピタキシャル膜への不純物の移動
• 何度も熱サイクルを繰り返すと徐々に寸法が変化する

これらの問題は、次のようなプロセスで特に重要になります。

• PVT による SiC バルク成長
• SiCエピタキシー
• GaN MOCVD
• AlN結晶成長
• 高温熱場のセットアップ

デバイスの形状が縮小し、性能要件が厳しくなっているため、グラファイト部品の軽微な汚染やわずかな摩耗でも、ウェーハの歩留まりや最終的なデバイスの信頼性に直接影響を与える可能性があります。

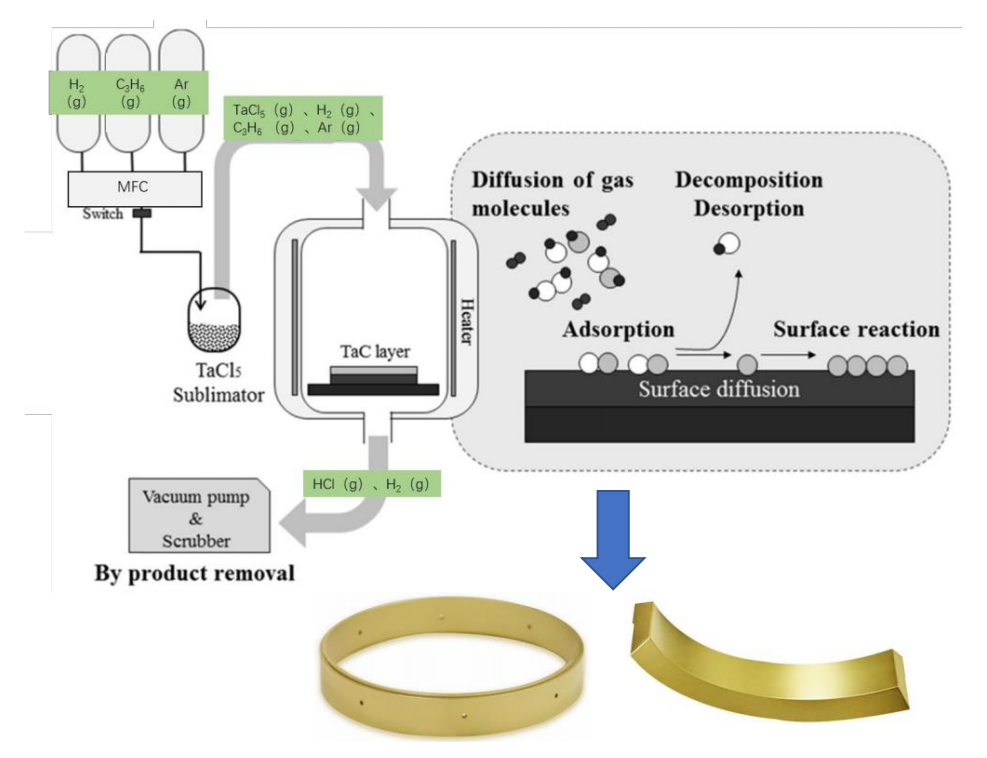

TaCコーティングとは一体何ですか？

炭化タンタル (TaC) は、融点が約 3,880°C の超高融点セラミックであり、既知の中で最も高い融点の 1 つです。優れた熱安定性と優れた化学的不活性性を兼ね備えており、攻撃的な半導体環境にさらされるグラファイト表面を保護するための自然な候補となっています。

グラファイトを完全に置き換えるのではなく、TaC は CVD によって高密度の薄い層として適用されます。これにより、両方の長所が得られます。

• グラファイトは、熱伝導率、低質量、および機械的サポートを提供します。
• TaC 層は、化学的浸食や不純物のガス放出に対する堅牢なバリアとして機能します。

最終的には、普通のグラファイトがすぐに劣化してしまうような条件下でも耐えられるコンポーネントが得られます。

CVD TaC コーティングの主な利点

(1) 優れた高温耐性

多くの半導体プロセスは 1,500 °C から 2,500 °C をはるかに超える温度で実行されます。この温度は、ほとんどの材料を限界まで押し上げる温度です。 TaC はこの範囲にわたって構造の完全性を維持し、多くの生産サイクルにわたって下層のグラファイトを熱劣化から効果的に遮断します。

(2) 優れた耐薬品性

TaC の優れた特徴の 1 つは、他のコーティングを侵食する腐食性ガス種に耐える能力です。実際に、以下にさらされた場合、従来の保護層よりも著しく優れた耐性を示します。

• 水素（H₂）
• アンモニア (NH₃)
• シリコン蒸気
• 反応性金属蒸気

化学的耐久性の向上は、部品交換の減少とより予測可能な生産稼働に直接つながります。

(3) 汚染リスクの低減

結晶の品質と欠陥密度の目標がより厳しくなるにつれて、プロセス環境をクリーンに保つことが最も重要になります。十分に蒸着された TaC コーティングは、ほぼ不浸透性のバリアを形成し、以下の現象を軽減します。

• グラファイトボディからのカーボン放出
• 金属不純物の拡散
• 粒子の剥離
• 時間の経過による表面の荒れ

よりクリーンな条件は、より高品質の結晶とより優れた実行ごとの再現性をサポートします。

(4) 耐用年数の延長

熱フィールド部品の交換には、材料だけでなく、ダウンタイムや再認定作業にもコストがかかります。 TaC コーティングは表面の腐食と摩耗を効果的に遅らせるため、コーティングされたグラファイト コンポーネントの多くは、コーティングされていないコンポーネントよりも大幅に長持ちします。つまり、中断が減り、全体的な運用コストが削減されます。

(5) 基材との強力な密着性

最新の CVD プロセスでは、TaC を原子ごとにグラファイト表面に堆積させ、優れた界面結合を実現します。機械的コーティングやスプレーコーティングとは異なり、CVD では次のことが可能です。

• 緻密で細孔のない微細構造
• 複雑な形状でも均一な厚み
• 繰り返しの熱サイクルに耐える信頼性の高い接着力
• 角やくぼみもしっかりカバー

この堅牢性は、一貫性が交渉の余地のない運用環境にとって非常に重要です。

TaC コーティングされたグラファイト部品の一般的な用途

技術が成熟するにつれて、TaC コーティングされたコンポーネントはますます多くの半導体アプリケーションに採用されています。一般的な例は次のとおりです。

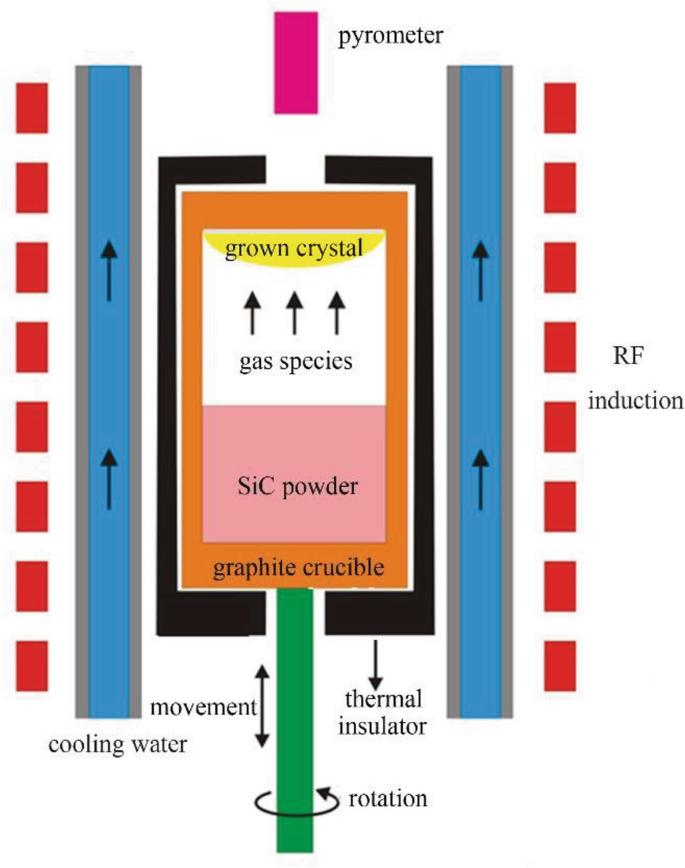

SiC結晶成長(PVT)

TaC コーティングされたるつぼ、シード ホルダー、ガイド リング、るつぼ リングは、現在、ホットゾーン ハードウェアの耐用年数を延長しながら成長チャンバー内の不純物を削減するために広く使用されています。

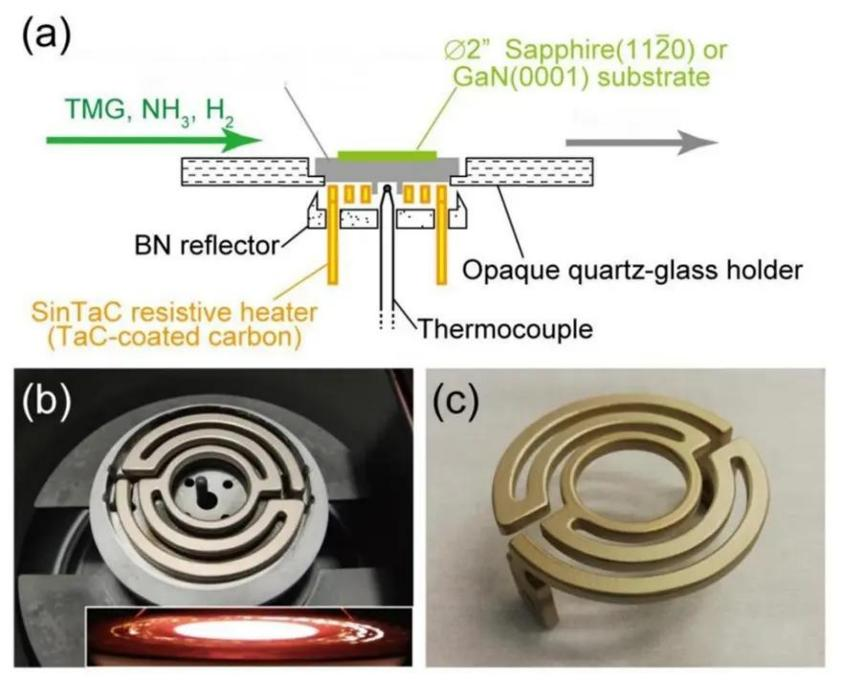

GaN MOCVD システム

TaC コーティングを施したグラファイト ヒーターは、安定した熱出力を提供し、GaN エピタキシー中のアンモニアや水素による腐食に耐え、長期のキャンペーンにわたって均一な温度プロファイルを維持するのに役立ちます。

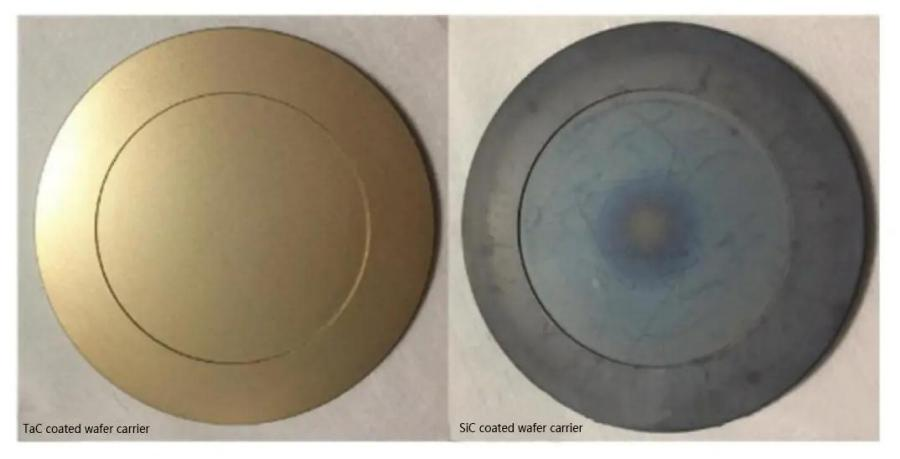

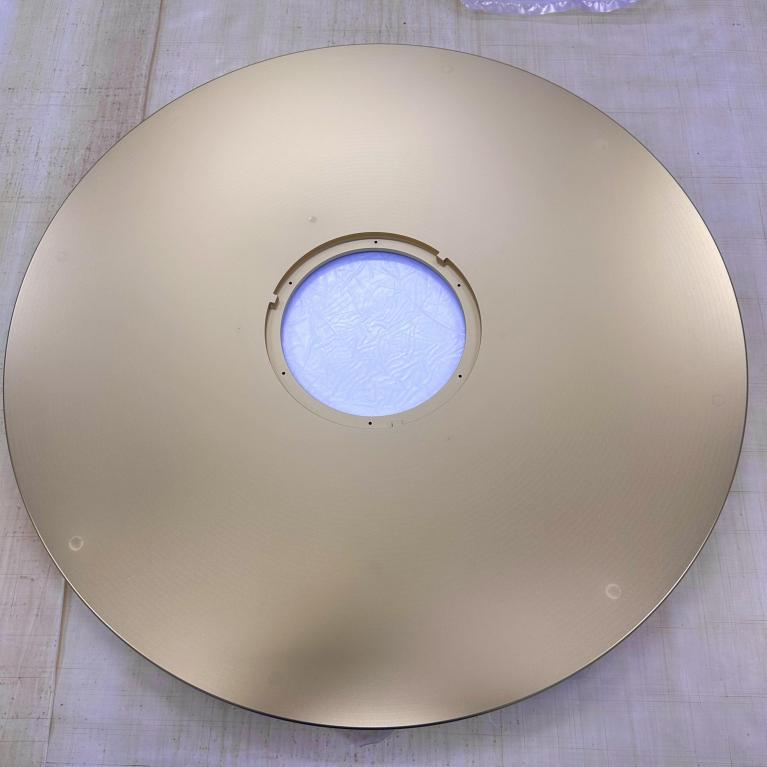

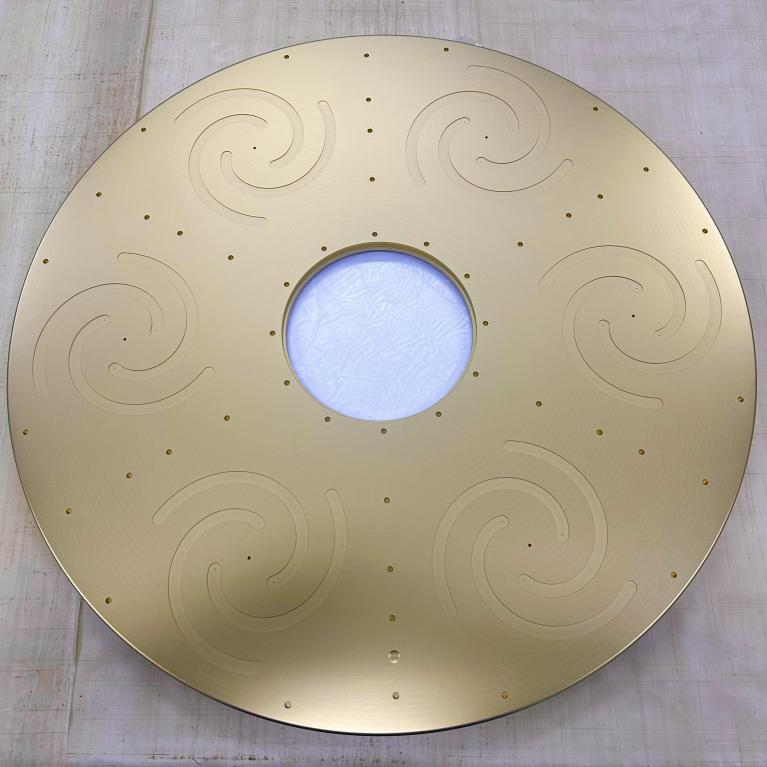

エピタキシャルサセプタ（ウエハキャリア）

サセプタは繰り返しの熱衝撃や腐食性ガスにさらされます。 TaC コーティングにより、表面が劣化することなく、何度も使用しても耐えられる可能性が大幅に高まります。

その他の高温半導体装置

その他の用途としては、AlN 結晶成長、シリコン エピタキシー、一般的な熱フィールド コンポーネント、さらには一部の高度なセラミック処理ツールなどがあります。

CVD 法が重要な理由

すべての TaC コーティングが同じように作成されるわけではありません。さまざまな堆積技術の中でも、CVD は以下を実現するため、半導体グレードの作業のゴールドスタンダードとして広く考えられています。

• 非常に高い密度と低い気孔率
• 優れた純度 (汚染に敏感なプロセスにとって重要)
• 正確で再現可能な厚さ制御
• 複雑な部品形状を均一にカバー
• グラファイト基材への強固な接着

一貫性と信頼性がすべてであるアプリケーションでは、CVD が明確な選択肢として際立っています。

将来を見据えて: TaC コーティングされたグラファイトの役割

業界は次のような方向に移行しています。

• 8インチSiCウェハ
• より高出力の Ga​​N デバイス
• より高度な化合物半導体
• 長期にわたる生産キャンペーン
• より厳格な清浄度要件

グラファイト部品はより大きな応力にさらされるだけです。 TaC コーティングは単なる保護層を超えて、次世代の製造を可能にする重要な要素としてますます注目されています。歩留まりの向上、工具稼働時間の最大化、部品寿命の延長に真剣に取り組んでいる企業は、長期的なプロセス最適化の戦略的部分として、すでに TaC コーティングされたグラファイトに注目しています。

結論

TaC コーティングの採用の増加は、単純な現実を反映しています。つまり、半導体業界は、ますます厳しい条件に対応できる材料を必要としています。グラファイトの熱的利点と炭化タンタルの化学的回復力を組み合わせることで、CVD-TaC コーティング部品は汚染の低減、部品の寿命の延長、より安定した生産稼働への実用的な道を提供します。結晶成長およびエピタキシー技術が進歩し続けるにつれて、TaC コーティングは幅広い半導体製造工程にわたってさらに大きな役割を果たす態勢が整っています。

よくある質問

1. TaC コーティングは普通のグラファイトよりも優れていますか?

ほとんどの高温半導体プロセスでは、そのとおりです。TaC コーティングは、腐食、汚染、機械的摩耗に対する保護を大幅に強化し、通常は耐用年数が大幅に長くなります。

2. TaC コーティングされたグラファイトを使用しているのはどの業界ですか?

主に、SiC 結晶成長、GaN MOCVD、シリコン エピタキシー、高度な熱場システムなどの半導体製造。

3. TaC の適用に CVD が推奨されるのはなぜですか?

CVD は、優れた密着性と厚さの均一性を備えた緻密で高純度の層を生成します。これは、まさに要求の厳しい半導体用途に求められるものです。

4. TaC でコーティングできるグラファイト部品の種類は何ですか?

代表的な候補には、るつぼ、サセプタ、シード ホルダー、ガイド リング、ヒーター、トレイ、および高温や反応性ガスにさらされるその他のグラファイト部品が含まれます。
