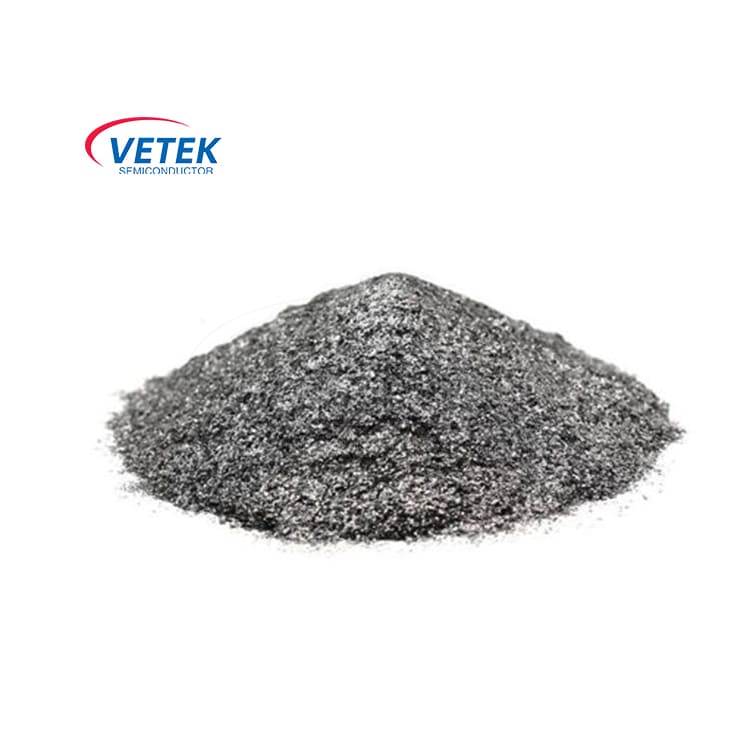

高純度グラファイトの出力

Vetek Semiconductorは、最大5ppmの純度を持つ高品質の製品であり、最高の業界基準を満たしている高純度グラファイトパワーを提供します。主に炭化シリコンパウダーとダイヤモンド合成に使用されるカスタマイズ可能な粒子形態は、半導体、電子機器、ハイテク産業に適しています。お問い合わせへようこそ!

Vetek semiconudctorは、半導体アプリケーションを含むさまざまな産業に高純度とカスタマイズされた粒子サイズを備えた高純度グラファイトパウダーを提供します。


グラファイトシルト柔らかい、黒灰色。脂っこい、紙を汚染することができます。硬度は1〜2であり、不純物の増加とともに垂直方向に沿って硬度を3〜5に増やすことができます。比重は1.9〜2.3です。酸素の分離の条件下では、その融点は3000°Cを超えており、これは高温耐性鉱物の1つです。


Vetek Semiconductorの高純度グラファイトパウダーは、最大5ppmの純度を持つ高品質の製品です。当社は、当社の材料の不純物含有量を厳密に制御して、最高の業界基準を確実に満たしていることを確認しています。当社のグラファイトパウダーは、粒子の形態に従ってカスタマイズでき、使用が柔軟性を高めることができます。これは、主に炭化シリコン粉末とダイヤモンド合成の合成に使用されます。当社製品の純度と正確な粒子サイズ分布により、半導体、電子機器、ハイテク産業の顧客に最適です。


Vetek半導体は、非常に高い純度と優れた高結晶性を備えた細かい粉末を常に提供してきました。これは、複数の産業、特に半導体業界で役割を果たしています。 1〜100ミクロンのグレードの広い範囲を提供する当社のパウダー製品には、99.999%の超高純度が含まれており、あらゆる分野での顧客の基本的なアプリケーションを満たしています。

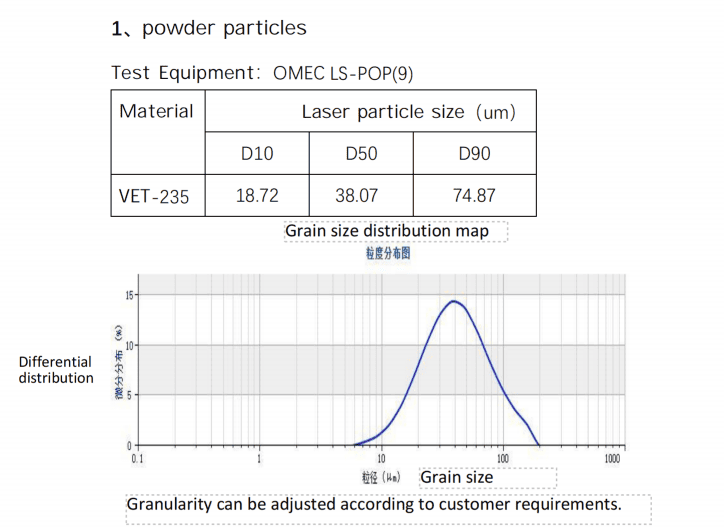

powder particles


微粉末は、原材料処理から完成品まで統合された生産システムを通じて生産され、最新の最先端の生産機器と当社のユニークな高レベルの加工技術を最大限に活用しています。統一された製造管理の下で、原材料は、アプリケーションに応じて、ウルトラフィン研削およびグレーディング装置を通じて、1〜100ミクロンのレベルに押しつぶされます。ソートプロセスを通じて、原材料は洗練された製品になります。

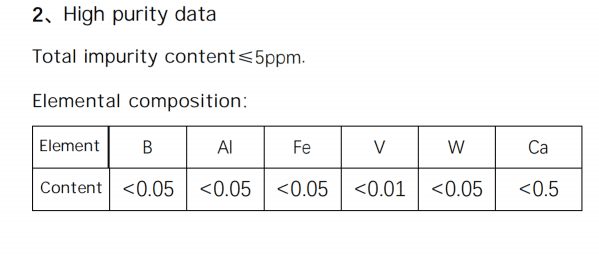

High purity graphite power data

高純度グラファイトパウダーは、化学物質の安定性が良好です。良好な腐食抵抗、良好な熱伝導率、低透過性により、熱交換器、反応タンク、コンデンサー、燃焼塔、吸収塔、クーラー、ヒーター、フィルター、ポンプ、その他の機器の生産に広く使用されています。

High purity graphite power application


グラファイト粉末の熱膨張係数が小さいため、熱衝撃の変化が発生する可能性があるため、通常、単結晶シリコン、地域の精製容器、ブラケット具体、誘導ヒーターなどの結晶成長炉で使用されます。さらに、グラファイトは、グラファイト断熱ボードとベース、高温炉チューブ、ロッド、プレート、グリッド、その他のコンポーネントを製錬する真空製錬としても使用できます。

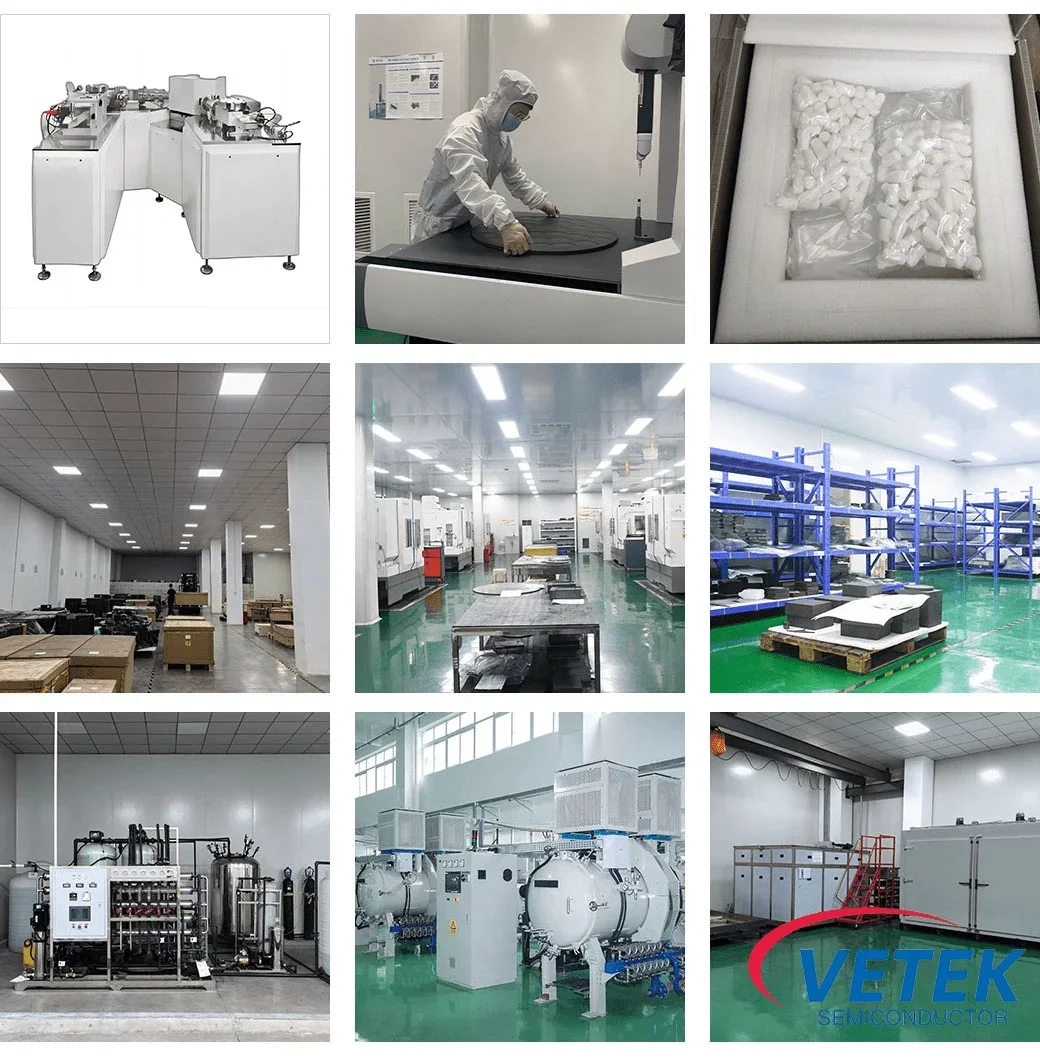

半導体生産ショップを比較:

High purity graphite power shops
