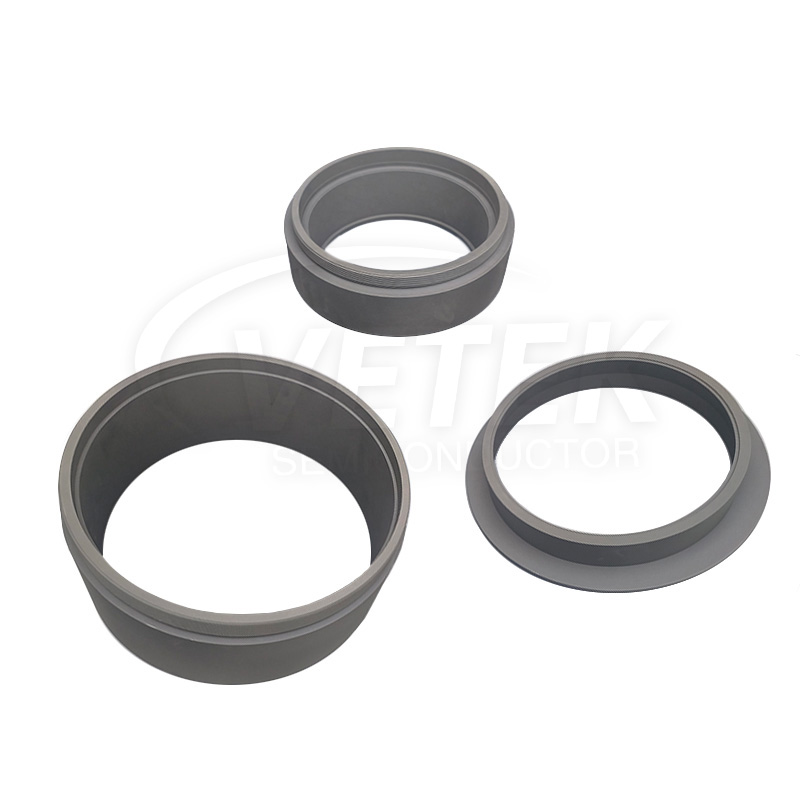

単結晶シリコンのるつぼ

CZ（Czochralski）メソッドでは、単結晶が溶融多結晶シリコンと接触する単結晶の種子を持ち込むことにより成長します。ゆっくりと回転しながら、種は徐々に上に引っ張られます。このプロセスでは、かなりの数のグラファイト部品が使用されているため、シリコン半導体製造で最も量のグラファイト成分を使用する方法となっています。

右の画像は、CZメソッドに基づいたシリコンの単結晶製造炉の概略図を提供します。

単結晶シリコンのVetek半導体のるつぼは、半導体結晶の正確な形成に不可欠で安定した制御された環境を提供します。彼らは、電子デバイス用の高品質の材料を生産するために不可欠なCzochralskiプロセスやフロートゾーン法などの高度な技術を使用して、単結晶シリコンインゴットの栽培に尽力しています。

優れた熱安定性、化学腐食抵抗、最小限の熱膨張のために設計されたこれらのるつぼは、耐久性と堅牢性を保証します。それらは、構造の完全性やパフォーマンスを損なうことなく、厳しい化学環境に耐えるように設計されており、それにより、るつぼの寿命を延長し、長期使用よりも一貫したパフォーマンスを維持します。

単結晶シリコン用のVetek半導体るつぼのユニークな組成により、高温処理の極端な条件に耐えることができます。これにより、半導体処理に不可欠な例外的な熱安定性と純度が保証されます。組成はまた、効率的な熱伝達を促進し、均一な結晶化を促進し、シリコン融解内の熱勾配を最小化します。

✔ 基本材料保護：CVD SICコーティングエピタキシャルプロセス中に保護層として機能し、外部環境による侵食と損傷から基本材料を効果的に保護します。この保護尺度は、機器のサービス寿命を大幅に拡張します。

✔ 優れた熱伝導率：当社のCVD SICコーティングには、優れた熱伝導率があり、基本材料からコーティング表面に熱を効率的に伝達します。これにより、エピタキシー中の熱管理効率が向上し、機器に最適な動作温度が確保されます。

✔ 映画の品質が向上しました：CVD SICコーティングは、平らで均一な表面を提供し、フィルム成長のための理想的な基盤を作り出します。格子の不一致に起因する欠陥を減らし、エピタキシャル膜の結晶性と品質を向上させ、最終的にそのパフォーマンスと信頼性を向上させます。
