ソリッド CVD SiC フォーカスリングの製造内部: グラファイトから高精度部品まで

精度と極限環境が共存する一か八かの半導体製造の世界では、炭化ケイ素 (SiC) フォーカスリングが不可欠です。これらのコンポーネントは、優れた耐熱性、化学的安定性、機械的強度で知られており、高度なプラズマエッチングプロセスにとって重要です。

その高性能の秘密は固体CVD（化学蒸着）技術にあります。今日は、生のグラファイト基板から工場の高精度の「見えないヒーロー」に至るまで、厳しい製造過程を舞台裏にご案内します。

I. 6 つの主要な製造段階

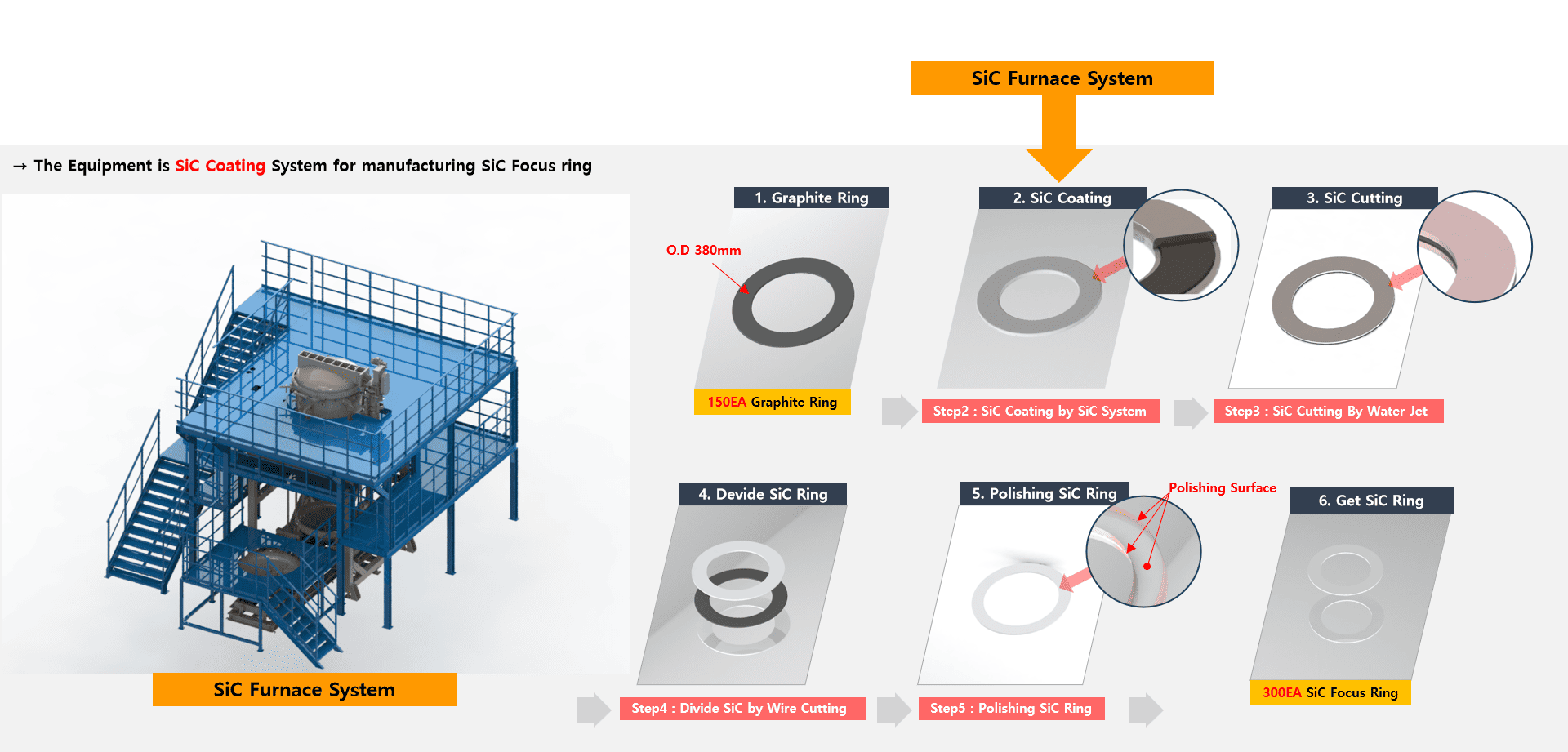

ソリッド CVD SiC フォーカスリングの製造は、高度に同期された 6 段階のプロセスです。

成熟したプロセス管理システムを通じて、150 枚のグラファイト基板のバッチごとに約 300 個の完成した SiC フォーカスリングを生産でき、高い変換効率を実証します。

II.技術的な詳細: 原材料から完成品まで

1. 材料の準備: 高純度グラファイトの選択

旅はプレミアムグラファイトリングを選ぶことから始まります。グラファイトの純度、密度、気孔率、寸法精度は、その後の SiC コーティングの密着性と均一性に直接影響します。処理前に、すべての基板は純度テストと寸法検証を受け、堆積を妨げる不純物がゼロであることを確認します。

2. コーティングの堆積: 固体 CVD の核心

CVD プロセスは最も重要な段階であり、特殊な SiC 炉システムで実行されます。それは 2 つの要求の厳しい段階に分かれています。

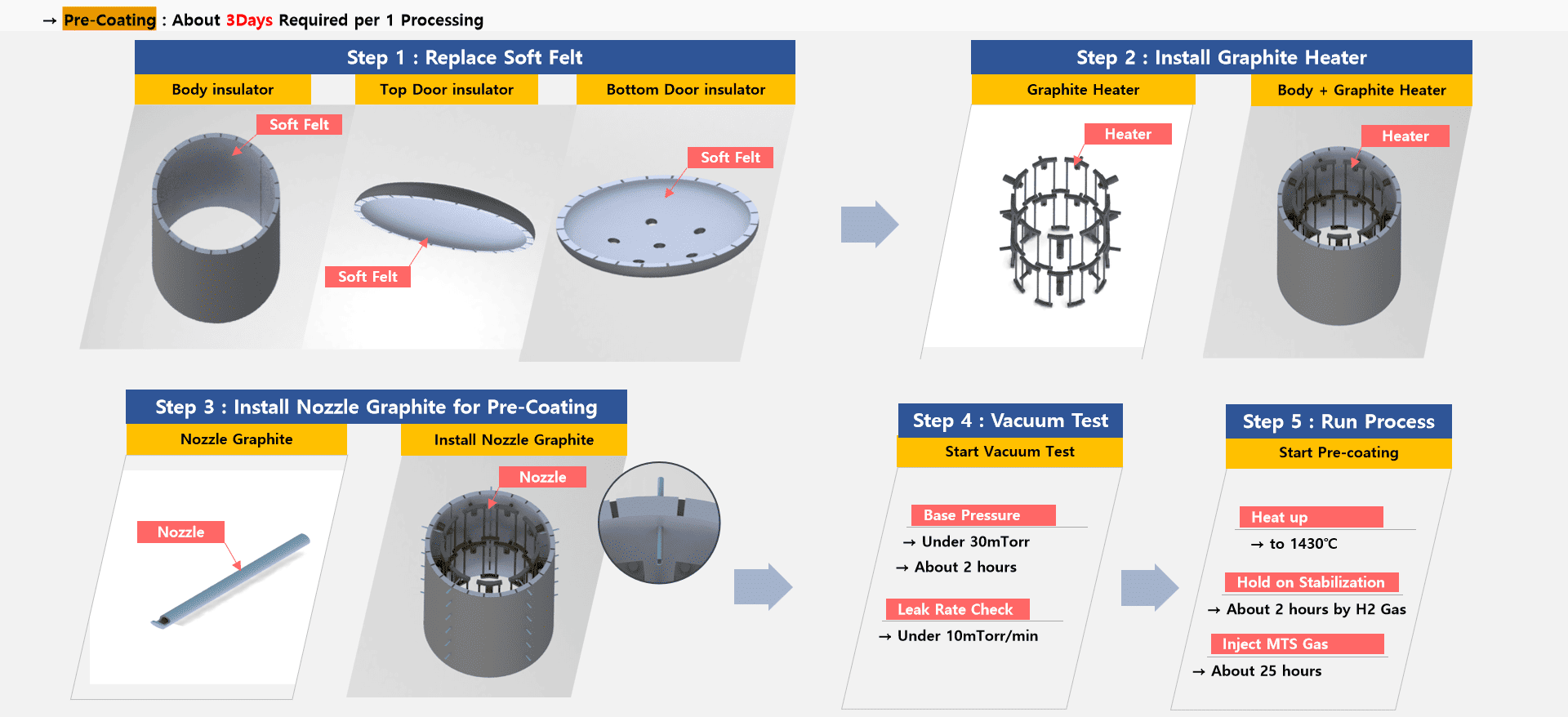

(1) プレコーティングプロセス (~3 日/バッチ):

Coating Deposition: The Heart of Solid CVD_Pre-Coating Process

セットアップ: 熱の均一性を確保するために、柔らかいフェルト断熱材 (上部、底部、側壁) を交換します。グラファイトヒーターと特殊なプレコーティングノズルを取り付けます。
真空およびリークテスト: マイクロリークを防ぐために、チャンバーはベース圧力が 30 mTorr 未満、リーク率が 10 mTorr/min 未満に達する必要があります。
初期堆積: 炉は 1430°C に加熱されます。 H2 雰囲気を 2 時間安定させた後、MTS ガスを 25 時間注入して、主コーティングの優れた結合を保証する遷移層を形成します。

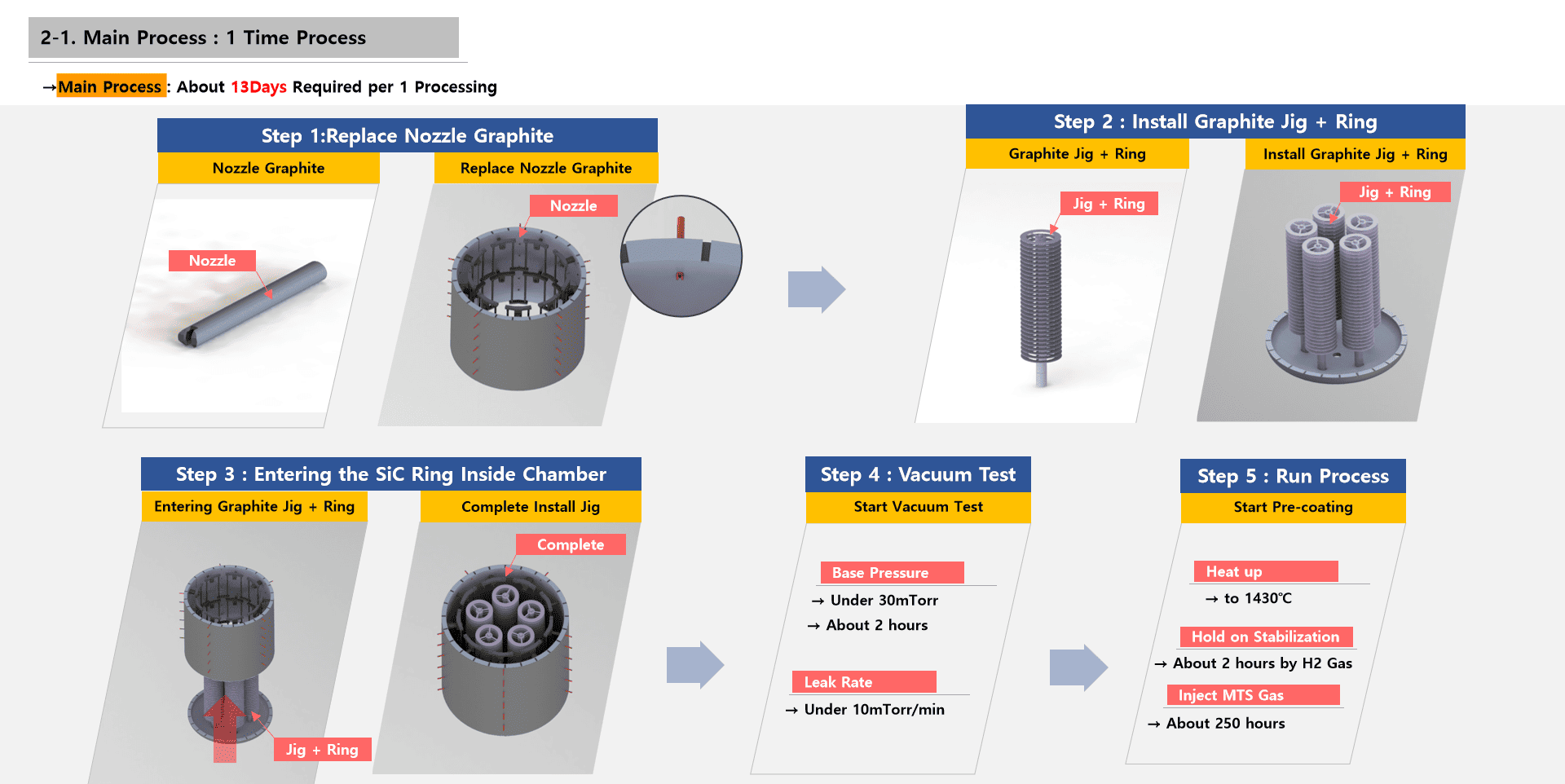

(2) メインコーティングプロセス (~13 日/バッチ):

構成: ノズルを再調整し、ターゲットリングを備えたグラファイトジグを取り付けます。
二次真空検査: 蒸着環境が完全にクリーンで安定した状態に保たれていることを保証するために、厳格な二次真空テストが実行されます。
持続成長：1430℃を維持し、MTSガスを約250時間注入します。これらの高温条件下では、MTS は Si 原子と C 原子に分解し、グラファイト表面にゆっくりと均一に堆積します。これにより、固体 CVD 品質の特徴である、緻密で非多孔質の SiC コーティングが形成されます。

3. 成形と精密分離
