PZT 圧電ウェハー: 次世代 MEMS 向けの高性能ソリューション

MEMS (Micro-Electromechanical Systems) が急速に進化する時代においては、適切な圧電材料を選択することがデバイスの性能の勝敗を左右します。 PZT (チタン酸ジルコン酸鉛) 薄膜ウェハは、AlN (窒化アルミニウム) などの代替品よりも優れた選択肢として浮上しており、最先端のセンサーやアクチュエーターに優れた電気機械結合を提供します。

Vetek Semiconductor は、業界をリードする PZT-on-Si/SOI ウェーハを提供しています。高度な薄膜堆積を活用することで、当社は膜の疲労や性能低下などの一般的な業界のハードルを克服するために特別に設計された、優れた膜の均一性と結晶品質を実現します。

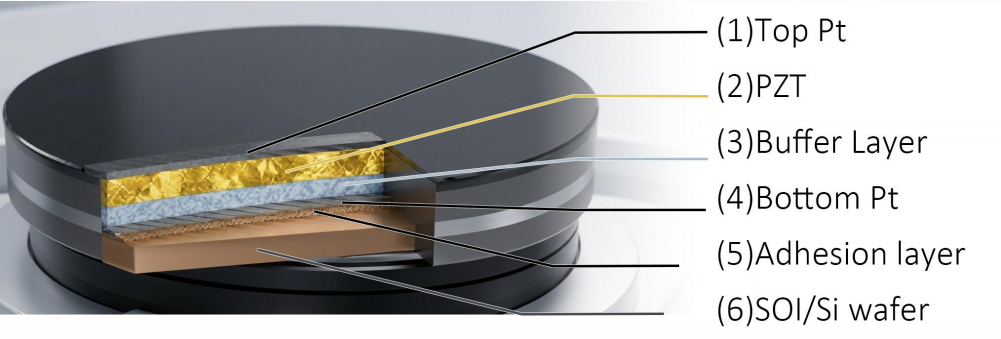

コア アーキテクチャ: Pt と PZT の相乗効果

多層スタックの完全性は、強誘電体の性能の基礎です。当社のウェーハは、精密に設計された金属電極とセラミック薄膜のスタックを利用しています。

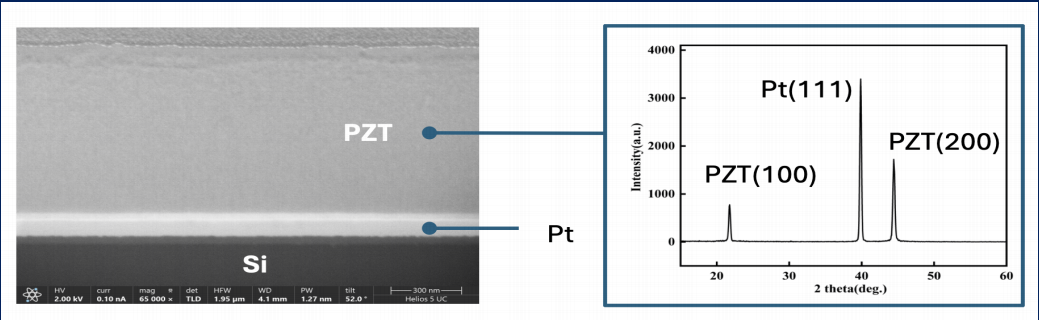

• PZT 圧電コア:当社のプロセスは、厳密な結晶方位制御に重点を置いています。 Muralt (2000) によると、(100) または (001) 優先配向の PZT は、著しく高い縦方向の圧電定数をもたらします。 Vetek の最適化された蒸着により、強力な (100) 配向が確保され、ミクロンレベルの厚さでも大規模なエネルギー出力が可能になります。
• 重要なPt電極層:プラチナ (Pt) は、電気導管と PZT の成長テンプレートの両方として機能します。 Pt は、酸素が豊富な環境における高い導電性と熱安定性で知られており、下部電極の業界のゴールドスタンダードです (Takabashi et al., 1994)。当社は超低表面粗さ (Ra <= 1.0 nm) を維持し、PZT 核生成に理想的な界面を提供します。
• 統合されたバッファ層:PZT とシリコン基板の間の元素の拡散を抑制するために、高精度のバッファー層システムが組み込まれています。これらの層は物理的バリアおよび応力緩衝材として機能し、複雑な MEMS エッチング中の膜剥離を防止し、ウェハ全体の機械的信頼性を確保します。

対象アプリケーション: PZT はどこに使用されますか?

高性能 PZT ウェーハは、正確な機械から電気へのセンシングや電気から機械への作動を必要とするアプリケーションに不可欠です。

• 家庭用電化製品 (PMUT):ターゲットクライアントには、スマートフォンモジュールメーカーや生体認証セキュリティ会社が含まれます。使用例: PZT フィルムは、ディスプレイ下の指紋検知用に高周波超音波を生成します。従来のソリューションと比較して、PZT ベースの PMUT はより深い浸透とより高い解像度を提供し (Akbari et al., 2016)、安全な 3D 生体認証を可能にします。
• 電気通信 (RF MEMS):対象となるクライアントには、RF フロントエンド チップの設計者や 5G/6G インフラストラクチャ プロバイダーが含まれます。使用例: PZT の高い電気機械結合係数を利用して、調整可能なフィルターを作成します。これにより、信号損失が最小限に抑えられ、5G ネットワークにおけるスペクトルの輻輳を管理するために重要な帯域幅が拡張されます。
• 産業印刷:対象となるクライアントには、産業用インクジェット プリンター メーカーやフレキシブル ディスプレイ (OLED) メーカーが含まれます。使用例: PZT ウェハーは超高速アクチュエーターに微細加工されます。インクチャンバーを瞬時に変形させることで、OLED製造と高解像度3Dプリンティングの基礎となる、ピコリットル単位の高精度液体塗布を実現します。
• 健康管理：対象となるクライアントには、医療機器の研究開発やハンドヘルド超音波の新興企業が含まれます。使用例: 内部イメージングのための血管内超音波 (IVUS) プローブの駆動。また、標的薬物送達のための高効率でサイレントな医療用ネブライザーの心臓部としても機能します。
• 自動車:対象顧客には、自動運転ソリューションプロバイダーやスマートコックピットHMI開発者が含まれます。ユースケース: 車載用超音波センサーの検出範囲を拡大します。さらに、タッチスクリーンに触覚フィードバックを提供し、物理ボタンの触感をシミュレートします。

Vetek Semiconductorを選ぶ理由?

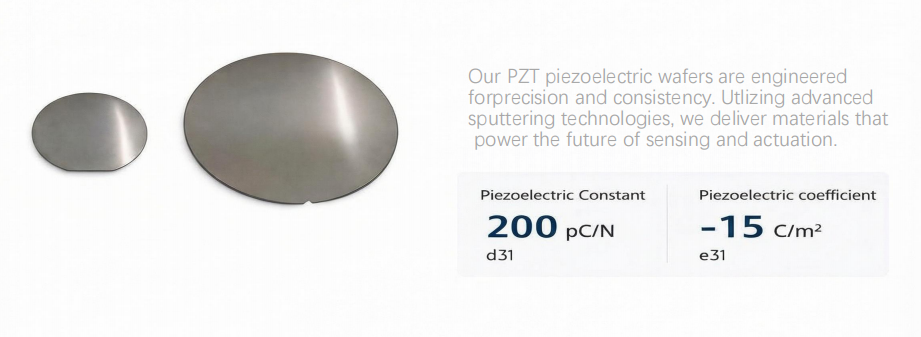

• 優れたパラメータ:圧電定数 d31 は通常 200 pC/N に達し、e31 係数は -15 C/m2 で安定します。
• 多用途の基材:高抵抗 SOI 基板 (> 5000 ohm/cm) を含む 6 インチおよび 8 インチのフォーマットで利用可能です。
• オーダーメイドのカスタマイズ:当社は顧客支給のウェーハ (ファウンドリー サービス) をサポートしており、特定の共振周波数要件に合わせて PZT 層と Pt 層の厚さの比率をカスタマイズできます。

著者：セラ・リー

学術的な参考文献:

[1] ムラルト、P. (2000)。 「マイクロセンサーおよびアクチュエーター用の PZT 薄膜: 問題と進歩」マイクロメカニクスとマイクロエンジニアリングのジャーナル。

[2] Trolier-McKinstry, S. ら。 （2018年）。 「MEMS用圧電薄膜」材料研究の年次レビュー。

[3] Akbari, M., et al. （2016年）。 「医用画像処理用の圧電微細加工超音波トランスデューサー (pMUT)」。圧電MEMS共振器において。
