MOCVDエピタキシャルウェーハが提供します

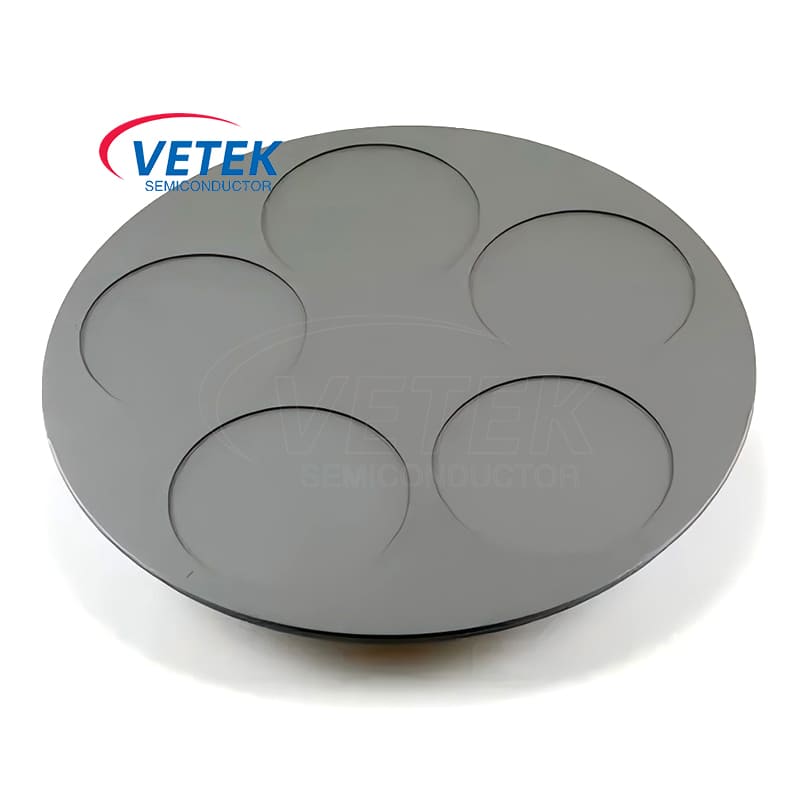

MOCVDエピタキシャルウェーハ容疑者は、MOCVD（金属有機化学蒸着）機器向けに設計された高性能エピタキシャルウェーハ受容器です。受容器は、SGLグラファイト材料で作られており、グラファイトの高温導電率とSICの優れた高温と腐食抵抗を組み合わせた炭化シリコンコーティングでコーティングされており、半導体の腹部成長中の高温、高圧、腐食ガスの過酷な作業環境に適しています。

SGLグラファイト材料は優れた熱伝導率を備えており、エピタキシャルウェーハの温度が成長プロセス中に均等に分布し、エピタキシャル層の品質を改善することが保証されます。コーティングされたSICコーティングにより、受容器は1600以上の高温に耐え、MOCVDプロセスで極端な熱環境に適応することができます。さらに、SICコーティングは、高温反応ガスと化学腐食に効果的に抵抗し、受容器のサービス寿命を延ばし、汚染を減らすことができます。

VeteksemiのMOCVDエピタキシャルウェーハ容疑者は、AixtronなどのMOCVD機器サプライヤーのアクセサリーの代替品として使用できます。

●サイズ：顧客のニーズ（標準サイズが利用可能）に応じてカスタマイズできます。

●収容能力：一度に複数または50を超えるエピタキシャルウェーハを運ぶことができます（受容体のサイズに応じて）。

●表面処理：SICコーティング、耐食性、酸化抵抗。

●半導体業界：LED、レーザーダイオード、パワー半導体などのエピタキシャルウェーハの成長に使用されます。

●Optoelectronics業界：高品質の光電子デバイスのエピタキシャル成長をサポートします。

●ハイエンドの材料研究開発：新しい半導体および光電子材料の骨縁調製に適用されます。

顧客のMOCVD機器の種類と生産ニーズに応じて、Vetek Semiconductorは、顧客に最も適切なソリューションが提供されるように、容疑者のサイズ、材料、表面処理などを含むカスタマイズされたサービスを提供します。

CVD SICフィルムクリスタル構造

CVD SICコーティングの基本的な物理的特性
