半導体製造における石英の多様な用途とは何ですか?

高純度の石英材料は、半導体産業において重要な役割を果たしています。優れた高温耐性、耐食性、熱安定性、光透過特性により、重要な消耗品となっています。石英製品ウェーハ製造の高温ゾーンと低温ゾーンの両方のコンポーネントに使用され、製造プロセスの安定性と清浄性を確保します。半導体産業の発展に伴い、高純度石英の需要は増え続け、生産と技術の進歩を推進しています。この記事では、半導体製造における石英の中心的な用途と市場動向について詳しく説明します。



水晶の性質


  • 石英 (二酸化ケイ素、SiO₂) は、そのほぼ完璧な物理的および化学的特性により、半導体分野ではかけがえのないものです8:
  • 極めて高い純度: 半導体グレードのクォーツは通常、99.99% (4N) 以上の純度を必要とし、場合によっては 5N に達することもあります。これにより、高温処理中に金属イオン (ナトリウム、カリウム、鉄など) がシリコン ウェーハに移動して汚染することがなくなります。
  • 熱安定性: 石英は軟化点が約 1730°C であるため、1100°C ~ 1250°C の高温環境でも長期間安定して動作できます。そのため、拡散および酸化プロセスに最適です。
  • 化学的不活性性: 石英は、フッ化水素酸と熱リン酸を除いて、どの酸に対してもほとんど反応しません。ウェットクリーニングやエッチングプロセスに理想的なキャリアとして機能します。
  • 低熱膨張: この特性により、石英コンポーネントは極端な熱サイクルでも割れにくくなり、精密製造のための寸法安定性が維持されます。



2. 半導体製造における石英部品の主な用途

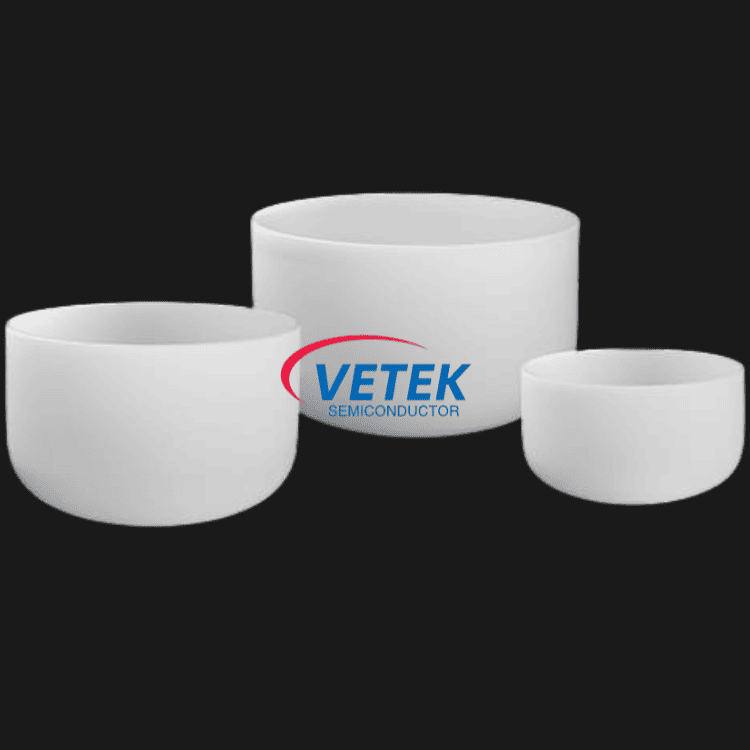

A. 結晶成長: 石英るつぼ


ウェハ製造の最初のステップであるチョクラルスキー (CZ) 法では、ポリシリコンを石英るつぼの中で溶かす必要があります。

コア機能: 石英るつぼは溶融シリコンに直接接触します。高品質るつぼは過剰な酸素の放出を減らし、単結晶シリコンインゴットの不純物レベルを最小限に抑えます。

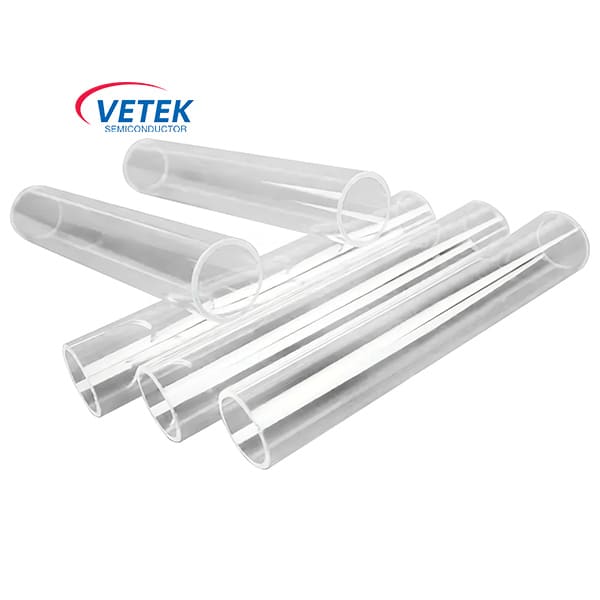

B. 熱プロセス: 石英ボートと炉管

拡散、酸化、およびアニールのプロセスでは、ウェーハは石英キャリア内にバッチで配置され、拡散炉に入れられます。

コア機能: 石英ウェーハ ボートはウェーハを正確に運ぶ役割を果たし、石英炉管はクリーンで制御された高温反応環境を提供します。

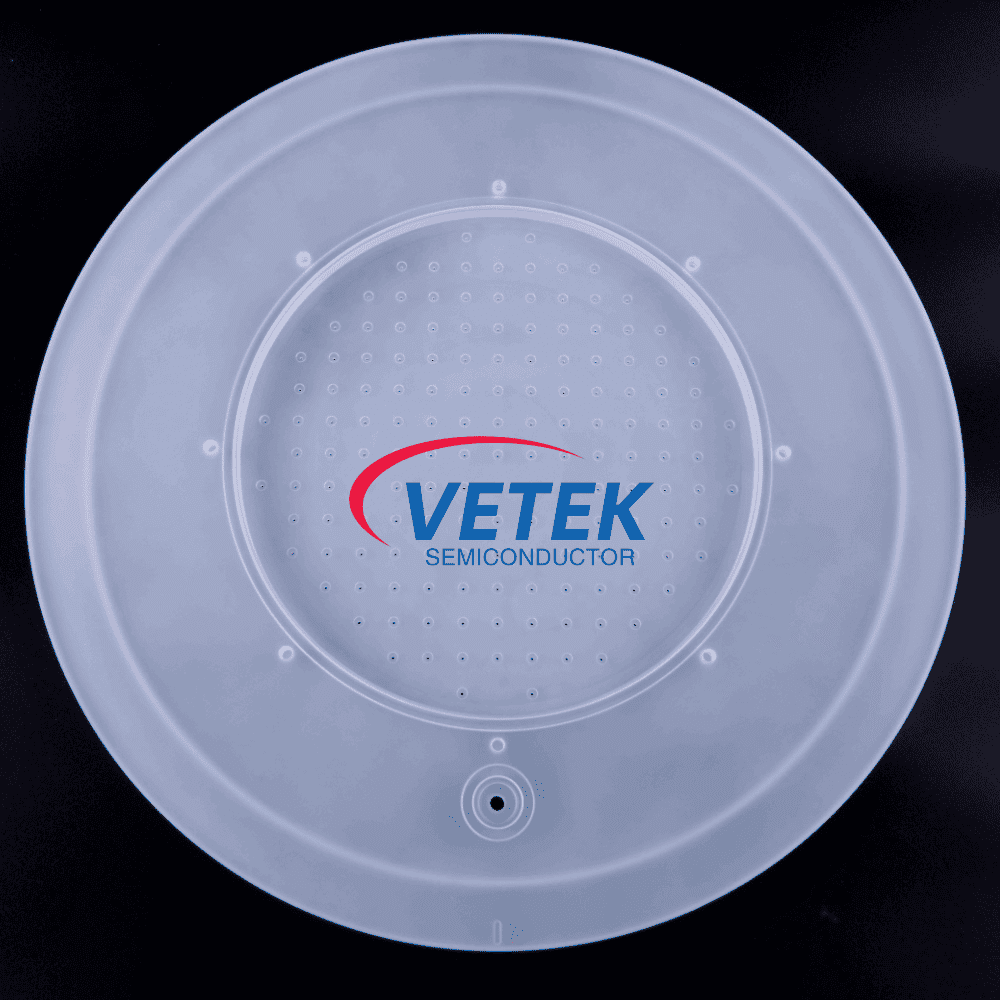

C. 薄膜蒸着: 石英シャワーヘッドおよびチャンバー部品

CVD (化学蒸着) および ALD (原子層堆積) プロセス中、石英部品は反応ガスを誘導し分配するために使用されます。

コア機能: 石英シャワー ヘッドは、ナノメートル スケールの薄膜の均一性を向上させるために重要なガスをウェーハ表面に均一にスプレーします。

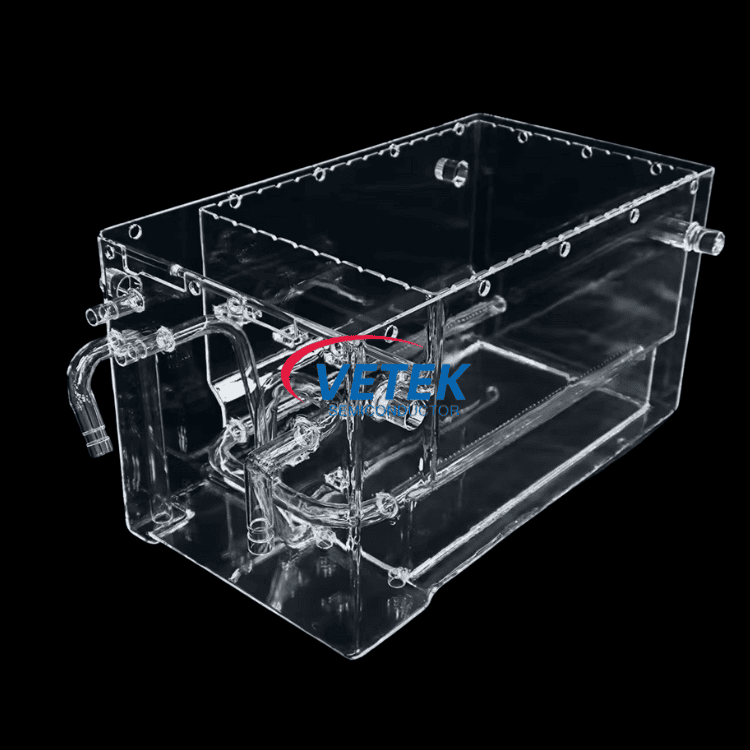

D. ウェットクリーニング: 石英バス

フォトリソグラフィーの前後の洗浄段階では、ウェーハをさまざまな化学試薬に浸す必要があります。

主な機能: 石英バスは強酸腐食に耐性があり、粒子汚染を生じないため、RCA 洗浄プロセスの標準となっています。




3. 半導体石英部品の市場分析

最新の業界データによると、世界の半導体クォーツ市場は急速な成長を遂げています。

市場セグメント
成長の原動力
主要な技術トレンド
高度なロジック チップ (7nm 以下)
AI、5G、ハイパフォーマンス コンピューティング (HPC)
金属不純物低減のため合成石英の需要が急増
メモリチップ(3D NAND/DRAM)
データセンターとクラウドストレージの需要
積層層の増加により CVD/ALD サイクルが増加し、石英の交換頻度が増加します
化合物半導体(SiC/GaN)
電気自動車(EV)、新エネルギー
SiC エピタキシャル成長には、より高い耐熱性を備えた石英シールドが必要です
ウェーハファブ
世界的な生産能力拡大の波
新しい工場 (TSMC、インテル、サムスンなど) による石英部品の初期大量調達

4. 業界動向

半導体プロセスの繰り返しでは、材料の純度に厳しい要件が課されます。 7nm およびより高度なプロセスを推進する合成石英ガラスは、金属不純物が極めて少なく、優れた耐プラズマ性を備えているため、エッチングおよびリソグラフィープロセスにおいて従来の天然石英に急速に取って代わりつつあります。同時に、業界は統合された精密機械加工への移行を進めています。超精密 CNC 能力と高純度原材料の統合を備えたメーカーが、将来の競争で優位に立つことになります。


さらに、グリーンイニシアチブとリサイクルは、工場がコストを削減し効率を向上させるための重要な手段になりつつあります。半導体サプライチェーンにおいてESG基準の重要性が高まるにつれ、ハイエンド石英部品の精密再生とリサイクルが主流のビジネスモデルとなるだろう。これは企業が生産コストを削減するのに役立ち、世界的なカーボンニュートラル目標を達成するために必要な選択肢です。この過程において、高度な洗浄技術と火炎処理による修復能力を備えた石英企業は、大きな市場機会に直面することになります。

半導体材料の大手サプライヤーとして、VeTek Semiconductor は、石英るつぼから精密石英ボートに至るまで、あらゆるソリューションを提供しています。当社の製品は、世界の主要な OEM およびウェーハ製造工場で広く使用されており、優れた材料と職人技を通じて顧客がプロセスの安定性と歩留まりを向上できるよう支援することに専念しています。
