炭化ケイ素基板のカーボンカプセル化欠陥の解決策

世界的なエネルギー転換、AI革命、新世代情報技術の波を受けて、炭化ケイ素（SiC）はその優れた物性により「潜在材料」から「戦略基盤材料」へと急速に進化しています。その用途は前例のないペースで拡大しており、基板材料の品質と一貫性に対してほぼ極端な要求が課されています。このため、「カーボンカプセル化」などの重大な欠陥への対処がこれまで以上に緊急かつ必要になっています。

SiC基板を駆動するフロンティアアプリケーション

1.AIハードウェアエコシステムと小型化の限界:

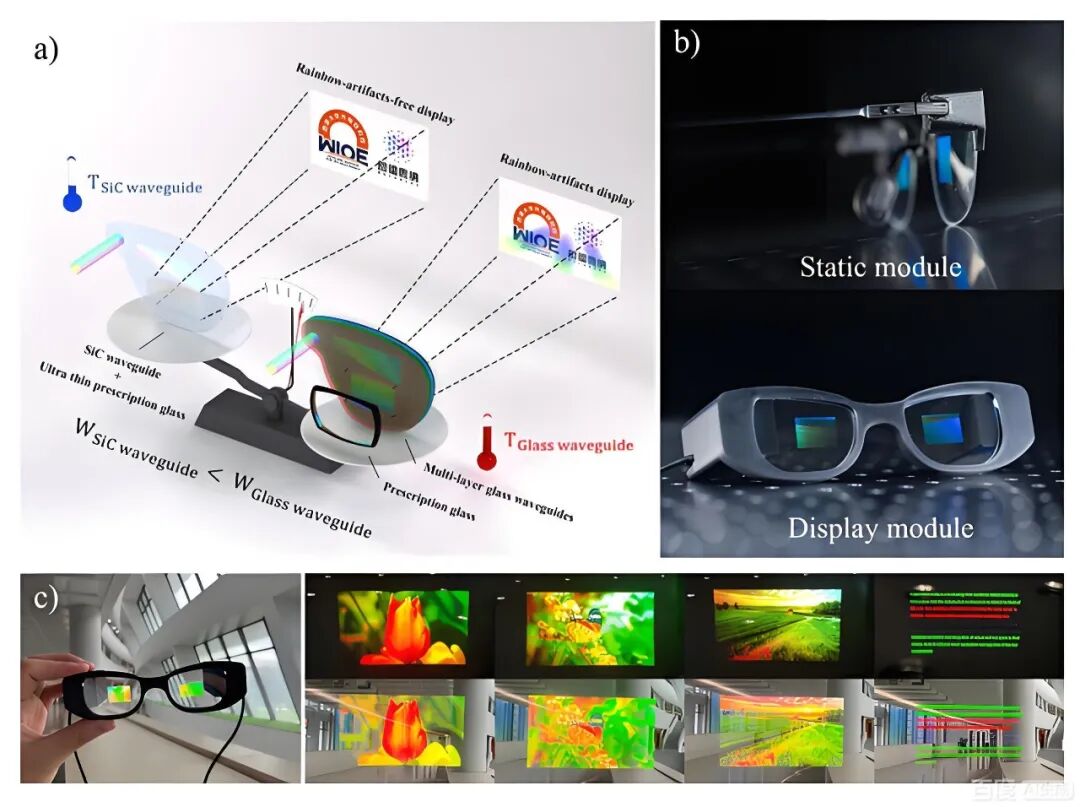

• AIグラスを例に挙げると
• AR/VRグラス用光導波路材料。

次世代の AI メガネ (AR/VR デバイス) は、比類のない没入感とリアルタイム インタラクションを目指しています。これは、内部コア プロセッサ (専用 AI 推論チップなど) が膨大な量のデータを処理し、非常に限られた小型スペース内で大量の熱放散を処理する必要があることを意味します。このシナリオでは、シリコンベースのチップは物理的な制限に直面します。

AR/VR 光導波路には、デバイスの体積を削減するための高い屈折率、フルカラー ディスプレイをサポートするための広帯域伝送、高出力光源からの放熱を管理するための高い熱伝導率、耐久性を確保するための高い硬度と安定性が必要です。また、大規模製造向けの成熟したマイクロ/ナノ光学処理技術と互換性がなければなりません。

SiC の役割: SiC 基板から作られた GaN-on-SiC RF/パワー モジュールは、この矛盾を解決する鍵となります。小型ディスプレイやセンサー システムを高効率で駆動でき、シリコンよりも数倍高い熱伝導率により、チップから発生する大量の熱を素早く放散し、スリムなフォームファクターで安定した動作を保証します。

単結晶炭化ケイ素（SiC）は可視光域での屈折率が約2.6であり、透明性に優れているため、高集積度の光導波路設計に適しています。単層 SiC 回折導波路は、その高屈折率特性に基づいて、理論的には約 70°の視野 (FOV) を達成し、虹パターンを効果的に抑制できます。また、SiCは熱伝導率が非常に高く（約4.9W/cm・K）、光学的・機械的熱源からの熱を速やかに放散し、温度上昇による光学性能の低下を防ぎます。さらに、SiC の高い硬度と耐摩耗性により、導波路レンズの構造安定性と長期耐久性が大幅に向上します。 SiC ウェーハはマイクロ/ナノ処理 (エッチングやコーティングなど) に使用でき、マイクロ光学構造の統合が容易になります。

「カーボンカプセル化」の危険性：SiC基板に「カーボンカプセル化」欠陥があると、局所的な「断熱材」や「電気的故障点」となります。熱の流れが著しく妨げられ、チップの局所的な過熱や性能の低下につながるだけでなく、微小放電や漏れ電流が発生し、長期の高負荷条件下では表示異常、計算エラー、さらには AI グラスのハードウェア障害につながる可能性もあります。したがって、欠陥のない SiC 基板は、信頼性の高い高性能のウェアラブル AI ハードウェアを実現するための物理的基盤となります。

「カーボンカプセル化」の危険性：SiC 基板に「カーボンカプセル化」欠陥があると、材料を通る可視光の透過が減少し、導波路の局所的な過熱、性能の低下、ディスプレイの輝度の低下または異常を引き起こす可能性があります。

2. アドバンスト コンピューティング パッケージングの革命:

• NVIDIA の CoWoS テクノロジーの主要なレイヤー

NVIDIA が主導する AI コンピューティング能力競争では、CoWoS (チップ オン ウェーハ オン サブストレート) のような高度なパッケージング テクノロジーが CPU、GPU、HBM メモリの統合の中心となり、コンピューティング能力の飛躍的な成長を可能にしています。この複雑な異種統合システムでは、インターポーザは高速相互接続と熱管理のバックボーンとして重要な役割を果たします。

SiCの役割：SiCはシリコンやガラスと比較して、非常に高い熱伝導率、チップとの適合性が高い熱膨張係数、優れた電気絶縁性などにより、次世代の高性能インターポーザーに最適な素材と考えられています。 SiC インターポーザーは、複数のコンピューティング コアから集中した熱をより効率的に放散し、高速信号伝送の整合性を確保します。

「カーボンカプセル化」の危険性: ナノメートルレベルの相互接続の下にあるミクロンレベルの「カーボンカプセル化」欠陥は「時限爆弾」のようなものです。これにより、局所的な熱場や応力場が歪み、相互接続金属層に熱機械疲労や亀裂が生じ、信号の遅延、クロストーク、または完全な障害が発生する可能性があります。数十万人民元相当の AI アクセラレーション カードでは、基礎的な材料欠陥によって引き起こされるシステム障害は容認できません。 SiC インターポーザーの絶対的な純度と構造の完璧性を確保することは、複雑なコンピューティング システム全体の信頼性を維持するための基礎です。

結論: 「許容できる」から「完璧で完璧な」への移行。これまで、炭化ケイ素は主に工業分野や自動車分野で使用されており、ある程度の欠陥は許容されていました。しかし、AI メガネや、NVIDIA の CoWoS のような超高価値、超複雑なシステムの小型化の世界となると、材料欠陥に対する許容度はゼロにまで下がります。あらゆる「カーボンカプセル化」の欠陥は、最終製品の性能限界、信頼性、商業的成功を直接脅かします。したがって、「カーボンカプセル化」のような基板の欠陥を克服することは、もはや単なる学術上またはプロセスの改善の問題ではなく、次世代の人工知能、高度なコンピューティング、および家電革命をサポートする重要な材料の戦いです。

カーボンラッピングはどこから来たのか

ロストら。は、気相中の物質の比率の変化が炭素カプセル化の主な原因であることを示唆する「濃度モデル」を提案しました。リーら。種黒鉛化が成長が始まる前に炭素のカプセル化を引き起こす可能性があることを発見しました。坩堝からのシリコンの豊富な雰囲気の流出、およびシリコン雰囲気と黒鉛るつぼおよび他の黒鉛元素との間の活発な相互作用により、炭化ケイ素源の黒鉛化は避けられない。したがって、成長チャンバー内の比較的低い Si 分圧が炭素カプセル化の主な原因である可能性があります。しかし、Avrov et al.炭素カプセル化はシリコン欠乏によって引き起こされるものではないと主張した。したがって、過剰なシリコンによるグラファイト要素の強い腐食が、炭素含有物の主な原因である可能性があります。この論文の直接的な実験証拠は、ソース表面上の炭素微粒子が炭化ケイ素単結晶の成長前面に押し込まれ、炭素カプセル化を形成する可能性があることを示しています。この結果は、成長チャンバー内での炭素微粒子の生成が炭素カプセル化の主な原因であることを示しています。炭化ケイ素単結晶における炭素カプセル化の出現は、成長チャンバー内の Si の分圧が低いためではなく、むしろ炭化ケイ素源の黒鉛化と黒鉛要素の腐食による弱く結合した炭素粒子の形成によるものです。

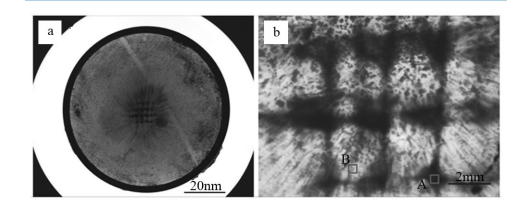

インクルージョンの分布は、ソース表面のグラファイトプレートのパターンによく似ているようです。単結晶ウェーハのインクルージョンフリーゾーンは、直径約 3 mm の円形で、穿孔された円形の穴の直径と完全に一致します。これは、炭素カプセル化が原料領域に由来することを示唆しており、これは原料の黒鉛化が炭素カプセル化欠陥の原因であることを意味します。

炭化ケイ素の結晶成長には通常 100 ～ 150 時間がかかります。成長が進むと原料の黒鉛化が激しくなります。厚い結晶の成長が求められる中、原料の黒鉛化への対応が重要な課題となっています。

カーボンラッピングソリューション

1.PVTにおける原料の昇華理論

• 表面積と体積の比率: 化学システムでは、物質の表面積の増加速度は、その体積の増加速度よりもはるかに遅くなります。したがって、粒子サイズが大きくなるほど、表面積と体積の比（表面積/体積）は小さくなります。
• 蒸発は表面で起こります: 粒子の表面にある原子または分子だけが気相に逃げる機会があります。したがって、蒸発速度と総蒸発量は、粒子が露出する表面積に直接関係します。
• 大きな粒子の蒸発特性: 表面積/体積比が小さくなります。表面の分子/原子が少ないということは、蒸発に利用できる表面サイトが少ないことを意味します。 (大きな粒子と複数の小さな粒子) 蒸発速度が遅い: 単位時間あたりに粒子表面から逃げる分子/原子が少なくなります。より均一な蒸発 (種のばらつきが少ない): 表面が比較的小さいため、内部物質が表面に拡散するには、より長い経路とより多くの時間を必要とします。蒸発は主に最外層で起こります。
• 小さな粒子の原材料 (体積に対する表面積の比率が大きい): 「未燃焼」 (蒸発/昇華が劇的に変化する): 小さな粒子はほぼ完全に高温にさらされ、急速な「ガス化」を引き起こします: それらは非常に早く昇華し、初期段階では主に最も昇華しやすい成分 (通常はシリコンが豊富なガス) を放出します。すぐに、小さな粒子の表面は炭素が豊富になります (炭素は昇華することが比較的難しいため)。これにより、昇華の前後で昇華ガスの組成に大きな違いが生じます。ガスは最初はシリコンが豊富で、後には炭素が豊富になります。

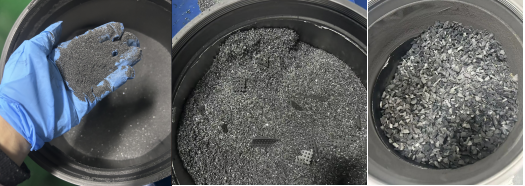

• 0.5mm原料で成長完了
• 1～2mmの自己増殖法原料で成長完了
• 4～10mmのCVD原料で成長完了

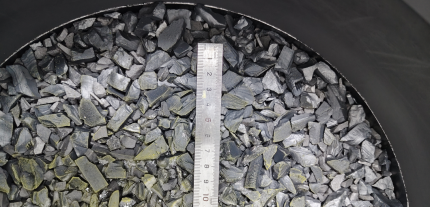

上図に見られるように、原料粒径を大きくすることで原料中のSi成分の優先揮発が抑制され、成長プロセス全体における気相組成がより安定し、原料の黒鉛化問題が解決されます。大きな粒子の CVD 材料、特にサイズが 8 mm を超える原材料は、黒鉛化の問題を完全に解決し、それによって基板内の炭素カプセル化欠陥を排除することが期待されます。

結論と展望

CVD 法で合成された大粒子、高純度、化学量論的 SiC 原料は、固有の低い表面積対体積比を備えており、PVT 法を使用した SiC 単結晶成長に非常に安定で制御可能な昇華源を提供します。これは原料の形状の変化だけでなく、PVT 法の熱力学的および運動学的環境を根本的に再構築し、最適化します。

アプリケーションの利点は次のようになります。

• より高い単結晶品質: MOSFET や IGBT などの高電圧、高出力デバイスに適した低欠陥基板を製造するための材料基盤を確立します。
• プロセス経済性の向上: 成長率の安定性、原材料の利用率、およびプロセスの歩留まりを向上させ、高価な SiC 基板の価格を削減し、下流アプリケーションの広範な採用を促進します。
• より大きな結晶サイズ: 安定したプロセス条件は、8 インチ以上の SiC 単結晶の工業化にとってより有利です。
