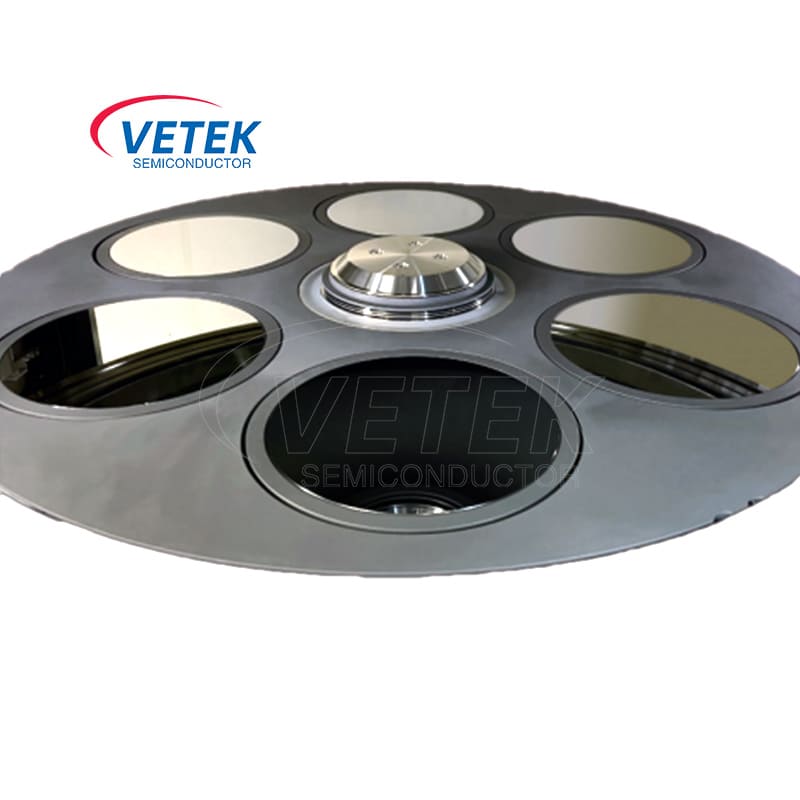

ガンエピタキシャルアンダーテイカー

GANエピタキシャル受容器は、窒化ガリウム（GAN）エピタキシャル成長プロセス向けに設計されており、高温化学蒸着（CVD）や金属有機化学蒸着（MOCVD）などの高度なエピタキシャル技術に適しています。受容器は、高温および複数のガス環境で優れた安定性を確保するために、高度で高温耐性材料で作られており、高度な半導体デバイス、RFデバイス、およびLEDフィールドの厳しいプロセス要件を満たしています。

さらに、Vetek半導体のGANエピタキシャル受容器には、次の製品機能があります。

●マテリアル構成

高純度のグラファイト：SGLグラファイトは基質として使用され、優れた安定した性能を備えています。

炭化シリコンコーティング： 非常に高い熱伝導率、強い酸化抵抗、化学耐性耐性を提供し、高出力GANデバイスの成長ニーズに適しています。高温CVDやMOCVDなどの過酷な環境で優れた耐久性と長いサービス寿命を示しており、生産コストとメンテナンス頻度を大幅に削減できます。

●カスタマイズ

カスタマイズされたサイズ：Vetek Semiconductorは、顧客のニーズに応じてカスタマイズされたサービスをサポートします。アンダーテイカーウェーハホールはカスタマイズできます。

●動作温度範囲

Veteksemi Ganエピタキシャル受容器は、最大1200°Cまでの温度に耐えることができ、高温の均一性と安定性を確保します。

●適用される機器

当社のGan Epi Scompceptorは、主流と互換性がありますMOCVD機器Aixtron、Veecoなど、高精度に適していますガンエピタキシャルプロセス.

Veteksemiは常に、顧客に最も適切で優れたGANエピタキシャルセスプター製品を提供することに取り組んでおり、長期的なパートナーになることを楽しみにしています。 Vetek Semiconductorは、エピタキシー業界でより大きな結果を達成するのに役立つ専門的な製品とサービスを提供します。

CVD SICフィルムクリスタル構造

CVD SICコーティングの基本的な物理的特性

それは半導体ですGan Epitaxial Commentor製品ショップ
