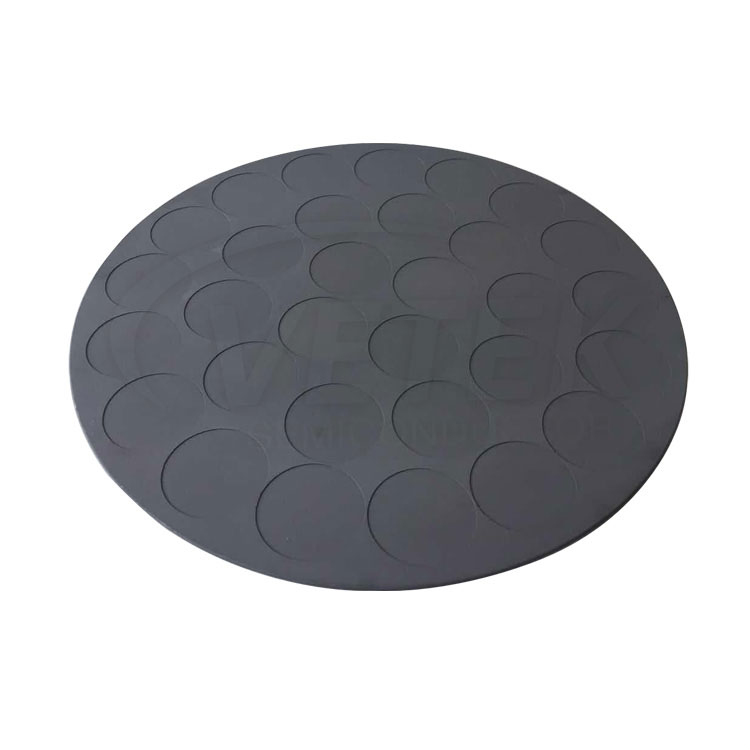

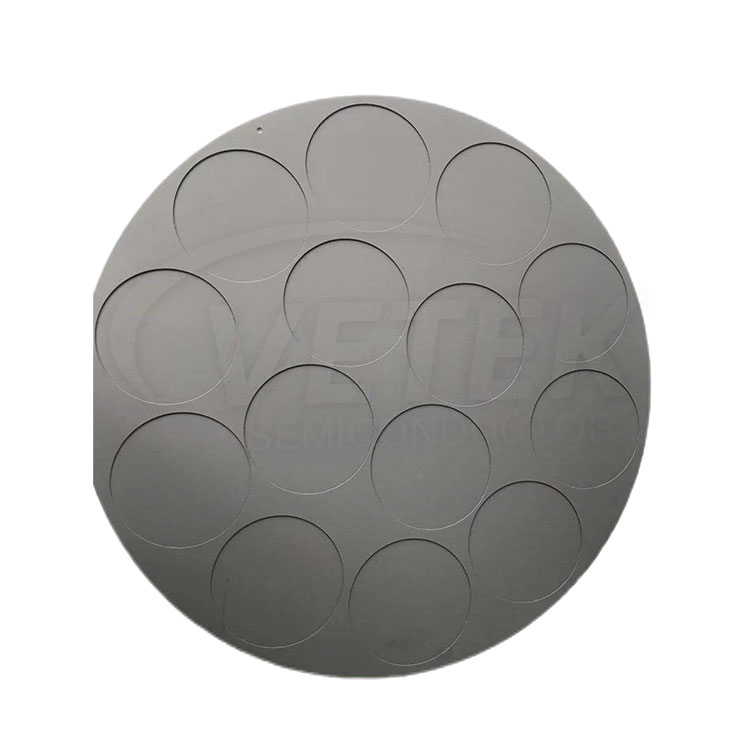

4 "ウェーハのMOCVDエピタキシャル受容器

4 "ウェーハのMOCVDエピタキシャル受容器は、4"エピタキシャル層を栽培するように設計されています。Veteksemiconductorは、4 "ウェーハの高品質のMOCVDエピタキシャルセプターを提供することに専念しているプロのメーカーおよびサプライヤーです。私たちはお客様に専門家で効率的なソリューションを提供することができます。あなたは私たちとコミュニケーションをとることを歓迎します。

VeTek Semiconductor は、高品質でリーズナブルな価格の 4 インチ ウェーハ用 MOCVD エピタキシャル サセプタの中国のプロフェッショナル リーダー メーカーです。お問い合わせを歓迎します。4 インチ ウェーハ用 MOCVD エピタキシャル サセプタは、有機金属化学気相成長 (MOCVD) における重要なコンポーネントです。このプロセスは、窒化ガリウム (GaN)、窒化アルミニウム (AlN) などの高品質エピタキシャル薄膜の成長に広く使用されています。炭化ケイ素(SiC)。サセプタは、エピタキシャル成長プロセス中に基板を保持するプラットフォームとして機能し、均一な温度分布、効率的な熱伝達、最適な成長条件を確保する上で重要な役割を果たします。

4 "ウェーハのMOCVDエピタキシャル受容器は、通常、高純度グラファイト、炭化シリコン、または優れた熱伝導率、化学的不活性、熱ショックに対する耐性を持つ他の材料で作られています。


アプリケーション:

MOCVDエピタキシャル受容者は、以下を含むさまざまな業界でアプリケーションを見つけます。

パワーエレクトロニクス:高出力および高周波アプリケーション用のGANベースの高電子モビリティトランジスタ(HEMT)の成長。

Optoelectronics:効率的な照明とディスプレイ技術のためのGANベースの照明ダイオード(LED)とレーザーダイオードの成長。

センサー:圧力、温度、音波検出のためのALNベースの圧電センサーの成長。

高温電子機器:高温および高出力用途向けのSICベースのパワーデバイスの成長。


4 "ウェーハのMOCVDエピタキシャル受容器の製品パラメーター

アイソスタティックグラファイトの物理的特性
財産 ユニット 代表値
かさ密度 g/cm³ 1.83
硬度 HSD 58
電気抵抗率 μΩ.m 10
曲げ強度 MPA 47
圧縮強度 MPA 103
抗張力 MPA 31
ヤング率 GPA 11.8
熱膨張(CTE) 10-6K-1 4.6
熱伝導率 W・m-1・k-1 130
平均粒径 μm 8-10
気孔率 % 10
灰の含有量 ppm ≤10(精製後)

注:コーティングの前に、コーティング後、最初の精製を行い、2回目の精製を行います。


CVD SICコーティングの基本的な物理的特性
財産 代表値
結晶構造 FCCβ相多結晶、主に(111)配向
密度 3.21 g/cm³
硬度 2500ビッカーズの硬度(500g負荷)
粒度 2~10μm
化学純度 99.99995%
熱容量 640J・kg-1・k-1
昇華温度 2700℃
曲げ強度 415MPa RT 4点
ヤングモジュラス 430 Gpa 4pt曲げ、1300℃
熱伝導率 300W・m-1・k-1
熱膨張(CTE) 4.5×10-6K-1


半導体生産ショップを比較:

VeTek Semiconductor Production Shop
