PECVD 用のグラファイト ボートがフィルムの品質と生産の安定性にそれほど重要なのはなぜですか?

PECVD用グラファイトボートは実際にどのような役割を果たしているのでしょうか？

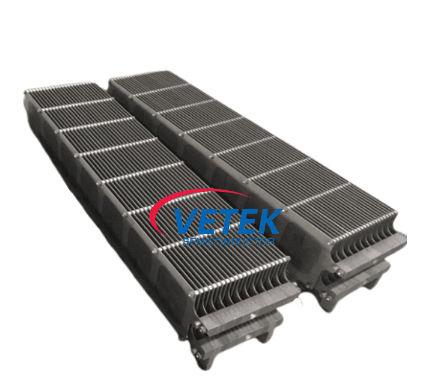

PECVD 用のグラファイト ボートは、単なるウェーハの受動的なホルダーではありません。これは、堆積リズム全体に影響を与える可能性のある静かなコンポーネントの 1 つです。 PECVD チャンバーでは、膜の品質は温度分布、ウェーハ間隔、ガスへの曝露、プラズマ相互作用、機械的安定性の微妙なバランスに依存します。キャリアがそのバランスを乱した場合、プロセスは引き続き実行される可能性がありますが、出力は予測できなくなります。

購入者は反応器の構成、ガス システムの設計、またはチャンバーの洗浄サイクルに重点を置くことがありますが、それは当然のことです。これらは主要なコストセンターです。しかし、ウェーハを運ぶボートはプロセスウィンドウの真ん中に座っています。形状が変化した場合、表面から粒子が飛散した場合、繰り返しの加熱と冷却に対する反応が悪くなった場合、またはウェーハの位置を一貫して維持できなかった場合、プロセスはコストが高くつき、診断が困難な方向にドリフトし始めます。

実際の制作では、一貫性がすべてです。 PECVD 用の強力なグラファイト ボートは、バッチ間での再現性の維持に役立ちます。均一な負荷をサポートし、回避可能な汚染リスクを軽減し、ラインに安定した膜厚と均一な電気的性能を提供する可能性を高めます。

購入者が運送業者を過小評価し、後で料金を支払うことが多いのはなぜですか?

答えは簡単です。グラファイトボートは通常、周囲の設備に比べて「技術的」ではないように見えます。電源、真空システム、自動化モジュールのような視覚的な影響はありません。そのため、商品部品として扱いやすいのです。まさにそこからトラブルが始まります。

間違ったボートを選択した場合のコストが見積書自体に記載されることはほとんどありません。それは後でスクラップ、やり直し、不安定なレシピ、より長いメンテナンス期間、またはより頻繁な交換サイクルとして現れます。エンジニアリングチームの時間にも現れるかもしれません。キャリアの歪みや表面劣化に関連していることが判明した均一性の問題をラインが何日もかけて追跡すると、「安価な」コンポーネントはすぐに安価でなくなります。

バイヤーがこの部分を過小評価するもう 1 つの理由は、すべてのサプライヤーがこの部分を十分に説明しているわけではないことです。寸法と嵩密度だけを記載しているものもあります。その情報は重要ですが、プロセスエンジニアが実際に関心を持っている質問、つまり繰り返しの熱サイクル下で構造がどの程度安定しているかという質問には答えません。材料は特定のガス環境における化学攻撃にどの程度耐性がありますか?重要な公差はどの程度厳密に管理されていますか?チャンバーの形状やウェーハ数が変わった場合、サプライヤーは設計を適応させることができますか?

購入を真剣に決定するには、単純な材料ラベルを超えて、実際のチャンバー内で数週間、数か月後にグラファイトボートがどのように動作するかを検討する必要があります。

間違ったグラファイトボートによってどのようなプロセス上の問題が発生する可能性がありますか?

PECVD に不適切なグラファイト ボートを使用すると、一見無関係に見える問題が発生する可能性があります。チームは、歩留まりの低下、膜厚のばらつき、原因不明の汚染、またはメンテナンス間隔の短縮を確認することができますが、それらの結果を直ちにキャリアに結び付けることはできません。

• 成膜ムラウェーハ間隔またはボートの形状が動作条件下で十分に一貫していないため
• パーティクルの生成材質の弱さ、加工不良、または時間の経過による表面の破壊が原因で発生する
• 熱の不均衡これは堆積速度に影響を及ぼし、プロセスの調整をより困難にします。
• 短い耐用年数ベースのグラファイトまたはコーティングが実際の化学環境に対応できない場合
• より頻繁な房室介入汚染またはコンポーネントの早期摩耗によるもの
• レシピの不安定性そのため、エンジニアリング チームはプロセス調整を通じてハードウェアの弱点を補うことを余儀なくされます。

こうした問題がもどかしいのは、徐々に現れることが多いということです。最初の数回の実行は許容できるように思えるかもしれません。その後、ラインが流れ始めます。数人のオペレーターが傾向に気づきました。エンジニアは検査基準を厳格化し始めます。時間が経つにつれて、プロセスの管理が難しくなります。そのため、購入者は、初期の外観や実験室レベルの数値だけでなく、繰り返し使用した場合の耐久性の観点から考える必要があります。

どの材料とコーティングの選択がより注目に値するでしょうか?

購入者が PECVD 用のグラファイト ボートを比較する場合、グラファイトの純度、構造の一貫性、表面保護戦略という 3 つの点に通常よりも注目する必要があります。

まず、純粋さ。高純度グラファイトは、望ましくない汚染のリスクを軽減します。 PECVDプロセスは繊細であり、小さな汚染源が下流の品質問題を引き起こす可能性があり、キャリア自体よりもはるかに高価なため、これは重要です。

第二に、構造的な一貫性。たとえ良好なグラファイト材種であっても、加工制御が弱ければ、性能が低下する可能性があります。スロットの間隔、エッジの仕上げ、平坦度、全体的な寸法規律はすべて、繰り返しの熱サイクル中にウェーハがどのように配置され、ボートがどの程度安定して維持されるかに影響します。

第三に、コーティングの選択です。すべての PECVD プロセスがボートの表面に同じ要求を課すわけではありません。ガスの化学的性質、洗浄方法、プラズマへの曝露、ターゲット膜がすべて重要です。一部の用途では熱分解炭素の利点が得られますが、その他の用途では炭化ケイ素ベースの表面ソリューションに関連した追加の硬度と耐薬品性が必要です。正しい選択は、画一的な好みではなく、ユーザーのプロセス条件によって決まります。

ここで、アプリケーションの理解が重要になります。優れたサプライヤーは、単に図面を要求して価格を返すだけではありません。より良い会話は、チャンバー環境、堆積膜、洗浄サイクル、予想寿命、ウェーハサイズ、および顧客がすでに経験している特定の故障モードから始まります。

購入者は注文前に PECVD 用グラファイト ボートをどのように評価すべきですか?

最も賢明な購入者は、この製品を価格だけで評価しません。彼らはリスク軽減によってそれを評価します。ご注文前に、寸法だけでなく動作ロジックについてもご相談ください。

1. プロセスから始めましょう。膜の種類、基板の種類、チャンバーのレイアウト、クリーニングガス、温度プロファイルについて説明します。
2. 問題点を明確にする。寿命の向上、汚染の軽減、均一性の安定化、または輸入部品の交換を目指していますか?
3. 素材の組み合わせについて質問します。同じボートの設計でも、グラファイトのグレードやコーティングのアプローチによって動作が異なる場合があります。
4. 使用上重要な公差を確認してください。すべての側面が同じように重要であるわけではありません。ウェーハのロードとプロセスの安定性に影響を与える寸法に焦点を当てます。
5. 予想される摩耗メカニズムについて説明します。有用なサプライヤーは、酸化リスク、プラズマ浸食、腐食経路、熱疲労について説明できる必要があります。
6. 実践的なサポートをリクエストしてください。サンプルの検証、設計の改良、およびアプリケーションに関する議論は、多くの場合、低価格で開始する見積もりよりも価値があります。

WuYi TianYao Advanced Materials Tech.Co.,Ltd.真剣な産業バイヤーが一般的な答えを望むことはほとんどないため、この種の会話には適しています。彼らはチャンバーとプロセスの現実に適合するコンポーネントを求めています。半導体および高度なコーティング用途では、その実際的な適合性が、許容できる部品と信頼できる部品を分けるものとなります。

サプライヤーが一般的な強みだけを宣伝し、耐用年数、汚染管理、コーティングの適合性について具体的に話すことができない場合、それは通常、警告サインです。購入者には、洗練された言葉遣い以上の価値があります。プロセスを理解しているという証拠が必要です。

あるサプライヤーが他のサプライヤーよりも協力しやすい理由は何ですか?

違いは多くの場合、サプライヤーが技術的なコミュニケーションをどのように扱うかによって決まります。最良のサプライヤーは不確実性を軽減するため、協力しやすくなります。彼らは早期に適切な質問をし、現実的な選択肢を推奨し、コストのかかる不一致を顧客が回避できるよう支援します。

PECVD 製品用のグラファイト ボートの信頼できるサプライヤーは、次のことができる必要があります。

• キャリア設計とプロセス出力の関係を理解する
• 実際の動作条件に基づいて材料とコーティングのオプションを推奨します
• 広い公称寸法に依存するのではなく、加工品質を管理します
• 部品のバッチ間で一貫性を提供する
• 顧客がカスタマイズを必要とする場合に製品の改良をサポートする
• 購買チームとエンジニアリングチームの連携を維持できる方法でコミュニケーションを図る

この分野における購入決定のほとんどには技術的圧力と商業的圧力の両方が伴うため、これは重要です。エンジニアリングは信頼性を求めます。購買側は合理的なコスト構造を求めています。経営陣は中断を減らしたいと考えています。適切なサプライヤーは、3 つのグループすべてが同じ方向に進むのに役立ちます。

より優れたグラファイトボートはどのようにして総運営コストを削減できるのでしょうか?

PECVD 用の高品質グラファイト ボートは、初日には必ずしも最安値のオプションであるとは限りませんが、運用サイクル全体を通じてより良い価値が得られることがよくあります。総コストには調達以外のものも含まれるためです。

より優れた通信事業者は、いくつかの方法で隠れたコストを削減できます。

• 汚染や不安定性に関連する欠陥が少ない
• 交換が必要になるまでの保守間隔が長くなる
• ハードウェアのドリフトを補正するために費やすエンジニアリング時間が短縮される
• クリーニングやトラブルシューティングに関連するダウンタイムの短縮
• 生産計画を保護する優れた再現性

多くの工場では、本当の節約はプロセスの平静化によってもたらされます。オペレータが通信事業者を信頼し、エンジニアが説明のつかない変動を追跡する必要がなくなり、購入者が頻繁な交換サイクルを強いられることがなくなると、ライン全体の管理が容易になります。この冷静な作戦は貴重だ。生産高、労働効率、顧客の信頼を同時に保護します。

したがって、より良い質問は、「どのグラファイトボートが最も安いですか?」ではありません。それは、「回避可能な予期せぬ事態が少なく、ラインをより安定して長く走らせるのに役立つグラファイト ボートはどれですか?」です。それは経験豊富なバイヤーが何度も抱く質問です。
