半導体エピタキシーではグラファイトが炭化ケイ素でコーティングされるのはなぜですか?

半導体エピタキシーでは、高温に耐えられるという理由だけでグラファイトが選択されることはほとんどありません。その真の価値は、機械加工性、熱応答、電気的挙動、およびバレル サセプタ、パンケーキ サセプタ、枚葉式ウェーハ ホルダー、MOCVD キャリアなどの複雑なリアクター コンポーネントを形成する能力の組み合わせにあります。しかし、これらの利点を提供する同じグラファイト表面が、エピタキシー環境への直接および繰り返しの曝露に必ずしも適しているわけではありません。これが、多くの重要なグラファイトコンポーネントが高密度の保護層で保護されている理由です。化学蒸着炭化ケイ素コーティング、一般的に次のように説明されるものを作成します。SiCコーティングされたグラファイト.

エンジニアリングのコンセプトはシンプルですが重要です。グラファイトボディが構造的および熱的プラットフォームを提供し、CVD SiC 層がプロセスに面する表面になります。したがって、得られるコンポーネントは、オプションの保護層を備えたグラファイトとしてではなく、1 つの統合された材料システムとして考慮する必要があります。

エピタキシーリアクターにおいてグラファイトが依然として重要である理由

エピタキシーサセプタは、単にウェーハを保持するよりもはるかに多くの仕事を実行します。これは、ウェーハの機械的位置を確立し、熱伝達に関与し、反応器の設計に応じて、回転、誘導加熱、ガスの流れと相互作用します。ポケットの深さ、平坦度、表面プロファイル、または熱挙動の小さな変化により、局所的なウェーハ環境が変化し、最終的にはエピタキシャルの均一性に影響を与える可能性があります。

この要件は、細粒かつ等方性グラファイトの継続的な使用を説明しています。グラファイトは、多くの緻密なセラミック材料から製造するのがかなり困難または高価になる形状に精密機械加工することができます。また、いくつかのホットウォールおよび誘導加熱リアクターのコンセプトと互換性のある熱的および電気的特性も提供します。

市販のシリコンやSiCエピタキシー, SGL Carbonは、コーティングされたサセプタのベース材料として高強度等方性グラファイトを特定しており、サセプタの材料品質がエピタキシャル層の品質に直接影響を与えると指摘しています。したがって、厳しい寸法公差、均一なコーティング、純度は、独立した仕様ではなく、関連する要件として扱われます。

問題は、熱体の構築に適した材料が、必ずしもプロセス雰囲気との接触に最適な表面であるとは限らないことです。この違いが、炭化ケイ素を適用する基本的な理由です。

ベアグラファイトがプロセスに面する理想的な表面ではない理由

A ベアグラファイトコンポーネント高温、反応性前駆体ガス、加熱と冷却が繰り返される環境で動作します。このような条件下では、表面は徐々に反応器の化学反応の一部になる可能性があります。

炭化ケイ素エピタキシーでは、この問題は特に明らかです。塩化物ベースの SiC CVD に関する出版された研究では、特に成長中に高温のグラファイトから不純物や追加の炭化水素が放出されるのを防ぐために、SiC でコーティングされたグラファイト サセプターについて説明しています。同じ研究では、ホットスポットでの SiC コーティングの劣化が実行ごとの再現性に影響を与える可能性があると報告しており、サセプタ表面の状態がプロセス自体の一部になり得ることを示しています。

したがって、リスクは単純な酸化よりも広範囲になります。直接暴露すると、化学的攻撃、進行性の表面粗化、粒子の遊離、微量不純物の暴露、またはグラファイトとプロセスガス間の望ましくない反応が生じる可能性があります。同じコンポーネントは堆積化学薬品とチャンバー洗浄化学薬品の両方に繰り返し耐える必要があるため、クリーニング サイクルでは別のストレス メカニズムが導入される可能性があります。

半導体製造の場合、これにより望ましくないフィードバック ループが生じます。表面の劣化によりサセプタの状態が変化します。サセプタが変化すると、ウェーハ周囲の局所的な化学境界と熱境界が変化する可能性があります。また、境界が変化するとプロセスの再現性が低下する可能性があります。

したがって、グラファイトをコーティングする目的は、単に部品の「耐食性を高める」ことだけではありません。それは、プロセスに面する境界は時間の経過とともにより安定します.

グラファイトとプロセス間の機能的インターフェイスとしての CVD SiC

CVD SiC コーティングは、機械加工されたグラファイト本体上に緻密な炭化ケイ素表面を作成します。市販の SiC コーティングは、通常、約 1,200°C を超える温度で化学蒸着によって堆積されます。 SGL Carbon は、典型的な堆積温度を 1,200 ～ 1,300°C と報告しており、熱応力を最小限に抑えるためにグラファイト基材の熱膨張挙動をコーティングに適合させる必要があることを特に強調しています。

堆積すると、SiC 層はグラファイトと反応炉雰囲気の間の機能的な界面として機能します。耐薬品性に​​より、下にある炭素への直接的な攻撃が軽減されます。その密度により、グラファイトがプロセス環境に直接さらされることが制限されます。その高純度により、ウェーハに近い表面がより制御され、機械的完全性により浸食に関連した粒子の生成が軽減されます。

これらの利点は、コーティングが無傷で残っていることに依存します。厚さの均一性が悪く、局所的なピンホール、残留応力、または接着力が弱いコーティングは、最終的に亀裂や剥離を引き起こす可能性があります。そうなると再び黒鉛が露出し、局所的に保護機能が失われます。

このため、コーティングの厚さだけでは意味のある品質指標にはなりません。より有用なエンジニアリングパラメータは、以下の組み合わせです。純度、密度、表面粗さ、厚さの均一性、微細構造、基板の適合性、界面の完全性.

メルセンは、半導体装置のガイダンスにおいても同じ材料システムのアプローチに従っています。この論文では、エピタキシーおよび MOCVD 用に SiC でコーティングされた超高純度グラファイトについて説明し、長期的なコーティングの完全性の条件としてグラファイトと炭化ケイ素の間の CTE 適合性を特に強調しています。

実際上、理想的なコンポーネントは最も厚い SiC 層を備えたコンポーネントではありません。これは、グラファイトのグレード、コーティング構造、機械加工公差、および動作条件が十分に一致しており、繰り返しのプロセスサイクルを通じて安定性を維持できるものです。

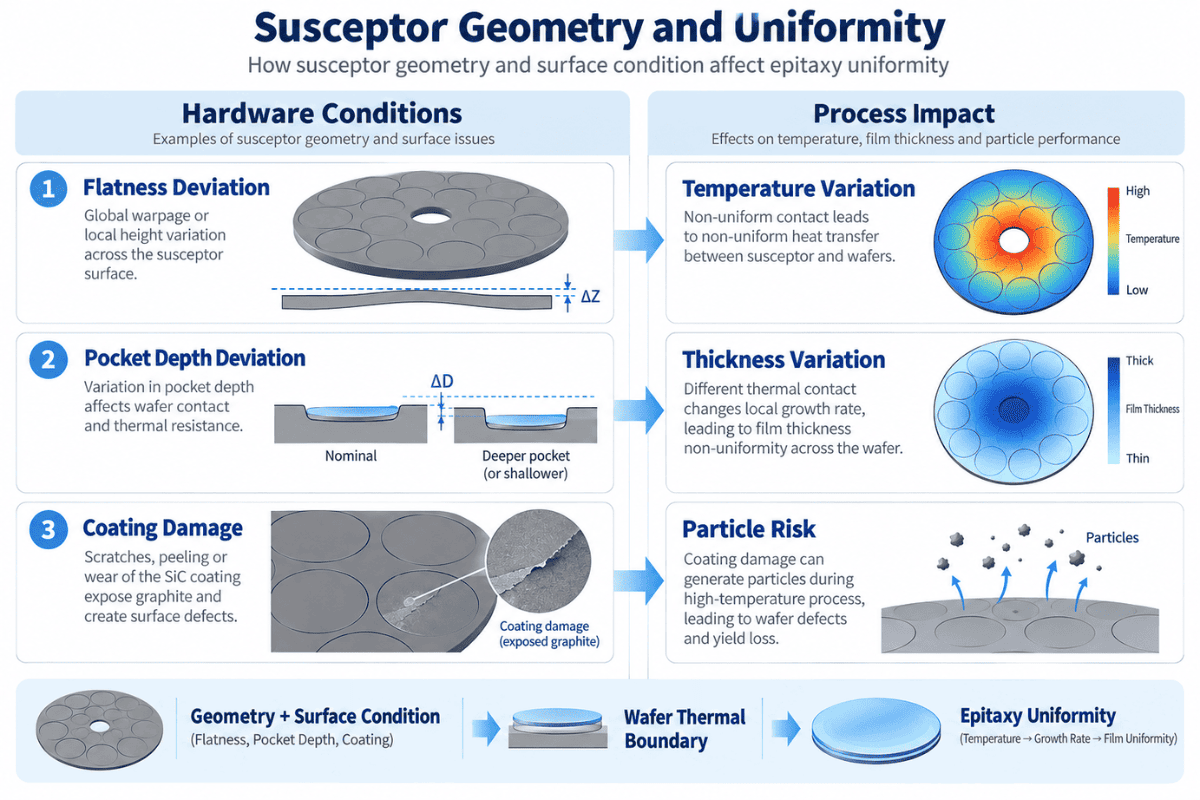

サセプタの形状と平坦度はウェハの温度均一性にどのように影響しますか?

SiC コーティングされたサセプタの価値は、コンポーネントを単なる消耗品としてではなく、熱場の一部として見るとより明確になります。

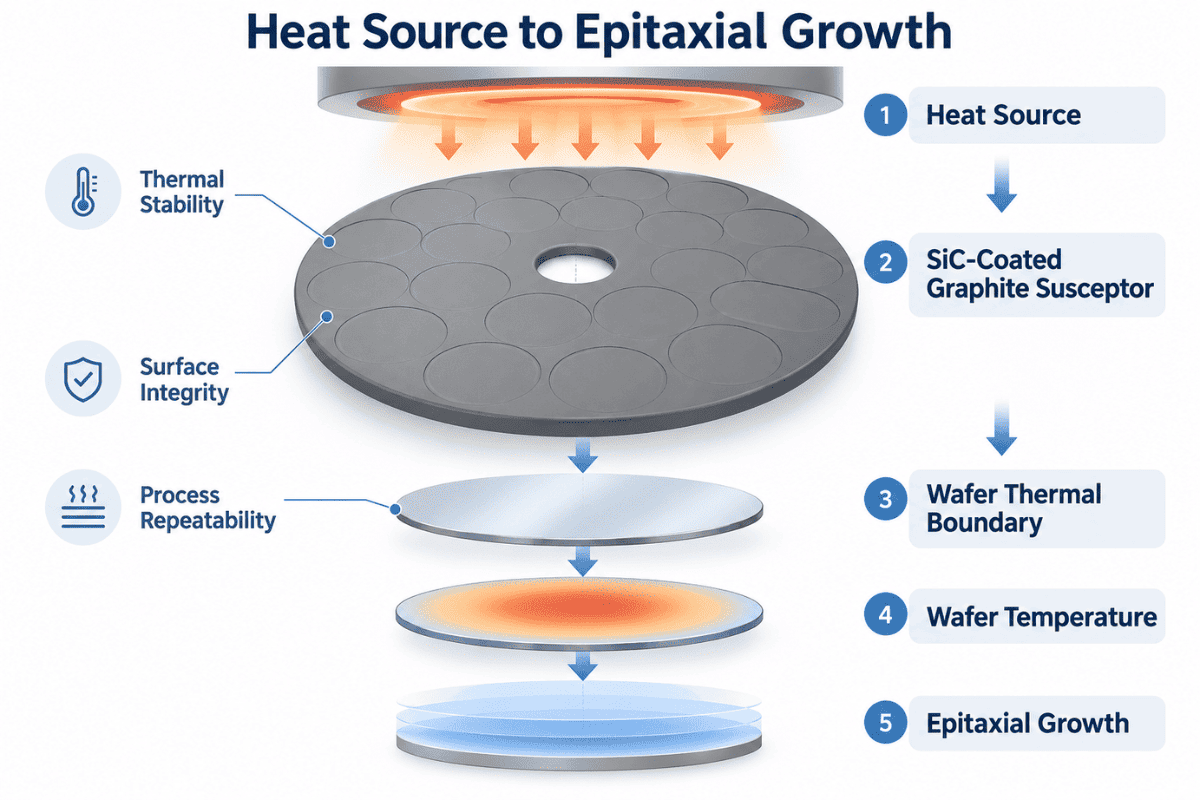

単純化されたエピタキシー システムのエネルギー パスは次のように表すことができます。

熱源 → SiC コーティングされたグラファイトサセプタ → ウエハの熱境界 → ウエハ温度 → エピタキシャル成長

それぞれのインターフェースが重要です。サセプタが歪んだ場合、ポケットの寸法が変化した場合、堆積物が不均一に蓄積した場合、またはコーティングが局所的に破損した場合、公称リアクタレシピが変わらない場合でも、ウェハが経験する条件は変化する可能性があります。

このため、精密加工とコーティングの品質は密接に関係しています。 SGL カーボンは、シリコン エピタキシャル サセプタのポケット プロファイル、平坦度、表面仕上げ、純度および均質な SiC コーティングを重視し、サセプタの特性をエピタキシャル層の品質に関連付けます。

同様の関係が MOCVD にも存在します。ウェーハキャリアは、制御された熱場および前駆体場を通じて基板を回転させ、キャリアの熱挙動はウェーハ温度分布に寄与します。 SGL Carbon は、LED および GaN 関連の MOCVD アプリケーションでキャリアの性能を制御するために、高純度のグラファイト、均質な SiC コーティング、および厳しい寸法公差が使用されていると述べています。

したがって、SiC コーティングだけで「エピタキシャル歩留まりが向上する」と主張するのは不正確です。より擁護可能な工学的結論は、安定した、適切に設計された SiC コーティングされたグラファイトコンポーネントが、熱、化学、汚染の境界条件再現性のあるエピタキシーに必要です。

この違いは、技術的な精度とサプライヤーの資格の両方にとって重要です。

シリコンとSiCエピタキシーで要件が異なる理由

基礎となる材料コンセプトはシリコンと SiC エピタキシーで似ていますが、動作環境の厳しさは異なります。

シリコンエピタキシーでは、高純度コーティングされたサセプターは、寸法精度、熱均一性、およびきれいなプロセス表面を維持する必要があります。サセプタはウェーハ加熱システムの一部を形成するため、商用サプライヤーは平坦度、ポケット形状、機械加工公差、コーティングの均一性を重視します。

SiC エピタキシーは通常、ホット ゾーンに大きな熱ストレスと化学ストレスを与えます。たとえば、公表されている反応炉の研究では、塩化物ベースの SiC 成長は約 1,570°C の温度で動作する可能性があります。このような条件下では、サセプタ表面の変化が複数回の実行での再現性に影響を与える可能性があるため、局所的なホットスポットでのコーティングの劣化が特に重要になります。

したがって、適切な質問は、あるプロセスに対して SiC コーティングが別のプロセスよりも「優れている」かどうかではありません。正しい質問は、コーティングのアーキテクチャが実際のコーティングと互換性があるかどうかです。温度、ガス化学、熱サイクル、洗浄方法およびコンポーネントの形状.

TaC などの代替コーティングを評価する場合、または固体 SiC コンポーネントを検討する場合にも、同じロジックが当てはまります。材料の選択は、一般的な材料階層ではなくプロセス環境に従う必要があります。

SiC コーティングされたグラファイトをエンジニアリング部品として指定

技術的に意味のある仕様は、コーティングではなく反応器から始まります。

サプライヤーは、グラファイトとコーティングの要件を定義する前に、エピタキシープロセス、リアクター構成、ウェーハサイズ、コンポーネントの形状、動作温度、プロセスガス、および洗浄化学物質を理解する必要があります。次に、コンポーネントの図面では、ポケットの形状、平坦度、重要な寸法、および表面仕上げを確立する必要があります。これらの要件を理解した後にのみ、コーティングの厚さ、均一性、粗さ、および検査基準を最終決定する必要があります。

このアプローチは、RFQ を商品リクエストから変更します。

「引用してください」SiC コーティングされたグラファイトサセプター」

—実際のプロセスに基づいて構築されたエンジニアリング仕様に準拠します。

エピタキシー コンポーネントの目的は、単にコーティングの寿命を最大化することではありません。目的は、サポートするコンポーネントを維持することです。安定したウェーハ温度、制御された汚染、低い粒子リスク、寸法の一貫性、再現可能な成長条件予定されたサービス期間中。

よくある質問

1. エピタキシーではグラファイトが炭化ケイ素でコーティングされるのはなぜですか?

グラファイトは機械加工性と有用な熱特性を提供し、CVD SiC は化学的に安定した高純度のプロセスに面する表面を提供します。この組み合わせにより、複雑なグラファイトサセプタを要求の厳しい半導体環境で動作させることができます。

2.ベアグラファイトを使用しないのはなぜですか?

裸のグラファイトは、時間の経過とともに反応性ガスと相互作用し、不純物が露出し、粗くなったり、粒子が生成されたりする可能性があります。緻密な SiC コーティングにより、プロセス雰囲気からグラファイトが分離されます。

3.SiCコーティングは汚染を除去しますか?

いいえ、コーティングが無傷のままであればグラファイト関連の汚染リスクは軽減されますが、汚染はガス、チャンバー表面、堆積物、取り扱い、その他の反応器コンポーネントからも発生する可能性があります。

4.SiC コーティングは熱性能に影響しますか?

はい。コーティング、グラファイト基板、コンポーネントの形状、および表面状態が一緒になって、サセプターとウェーハの間の熱境界に影響を与えます。したがって、コーティングは完全なコンポーネントの一部として評価される必要があります。

5.RFQにはどのような情報を含める必要がありますか?

有用な RFQ には、リアクター モデル、プロセス タイプ、ウェーハ サイズ、コンポーネントの図面、動作温度、プロセスおよびクリーニング ガス、グラファイト要件、コーティング仕様、臨界公差、表面仕上げ、検査基準、および必要な数量が含まれている必要があります。

参考文献

1.SGLカーボン。シリコンおよびSiCエピタキシー用のグラファイトサセプターおよびコンポーネント。

2.SGLカーボン。 SIGRAFINE® SiC コーティング。

3. メルセン。半導体プロセス装置 — 炭化ケイ素でコーティングされた超高純度グラファイト。 Pedersen、H. et al.塩化物ベースの CVD を使用した SiC エピタキシー成長。結晶成長ジャーナル。
