EPI受信機部品
  • EPI受信機部品EPI受信機部品

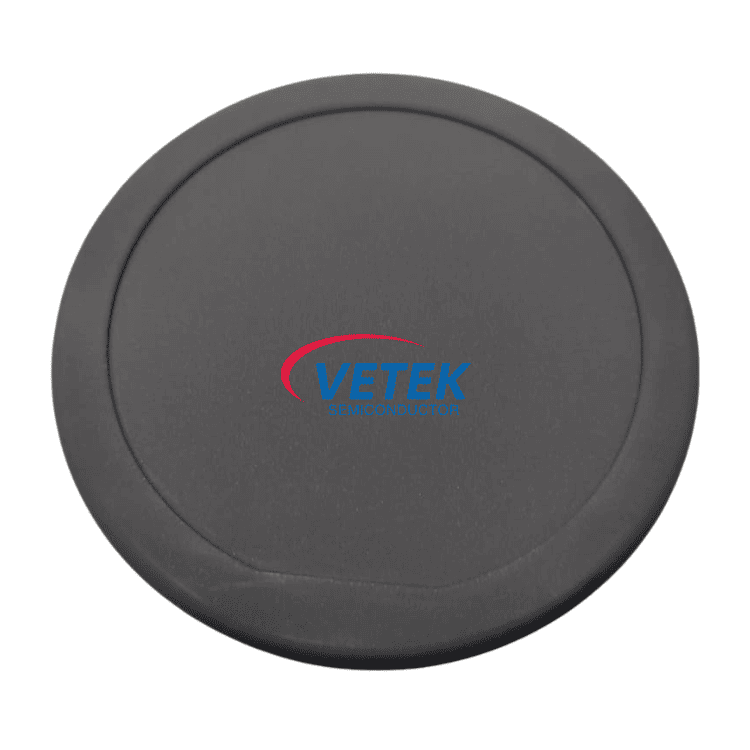

EPI受信機部品

炭化ケイ素エピタキシャル成長の中核プロセスにおいて、Veteksemicon は、サセプタの性能がエピタキシャル層の品質と生産効率を直接決定することを理解しています。当社の高純度 EPI サセプタは、SiC 分野向けに特別に設計されており、特殊なグラファイト基板と高密度 CVD SiC コーティングを利用しています。優れた熱安定性、優れた耐食性、極めて低い粒子発生率により、過酷な高温プロセス環境でも比類のない厚さとドーピングの均一性をお客様に保証します。 Veteksemicon を選択するということは、高度な半導体製造プロセスの信頼性とパフォーマンスの基礎を選択することを意味します。

一般的な製品情報


出身地:
中国
ブランド名:
私のライバル
モデル番号:
EPI受信機 Part-01
認証:
ISO9001


製品取引条件


最小注文数量:
交渉次第
価格:
カスタマイズされた見積もりに関するお問い合わせ
梱包詳細:
標準輸出パッケージ
納期:
納期:注文確認後30~45日
支払い条件:
T/T
供給能力:
100個/月


応用: SiC エピタキシャル プロセスにおける究極のパフォーマンスと歩留まりの追求において、Veteksemicon EPI サセプタは優れた熱安定性と均一性を提供し、パワー デバイスや RF デバイスのパフォーマンスを向上させ、全体的なコストを削減するための重要なサポートとなります。

提供できるサービス: 顧客アプリケーションのシナリオ分析、材料のマッチング、技術的な問題解決。

会社概要:Veteksemicon には 2 つの研究所があり、20 年の材料経験を持つ専門家チームがあり、研究開発と生産、テストと検証の機能を備えています。


技術的パラメータ

プロジェクト
パラメータ
基材
高純度等方性黒鉛
コーティング材
高純度CVD SiC
コーティングの厚さ
お客様のプロセス要件に合わせてカスタマイズが可能です(代表値:100±20μm)。
純度
> 99.9995% (SiC コーティング)
最高使用温度
> 1650℃
熱膨張係数
SiCウェーハとの相性が良い
表面粗さ
Ra < 1.0 μm (ご要望に応じて調整可能)


私のライバル EPI Contractor Part の主要な利点


1. 究極の均一性を確保

炭化ケイ素エピタキシャルプロセスでは、ミクロンレベルの厚さの変動やドーピングの不均一性でさえ、最終デバイスの性能と歩留まりに直接影響を与えます。 Veteksemicon EPI サセプタは、正確な熱力学シミュレーションと構造設計を通じて、反応チャンバー内の最適な熱場分布を実現します。高熱伝導率の基板を選択し、独自の表面処理プロセスと組み合わせることで、高速回転や高温環境下でもウェーハ表面の各点の温度差を極めて小さい範囲に制御します。これがもたらす直接的な価値は、再現性が高く均一性に優れたバッチ間のエピタキシャル層であり、高性能で一貫性の高いパワーチップを製造するための強固な基盤を築きます。


2. 高温への耐性

SiC エピタキシャル プロセスは通常、1500°C を超える温度での長時間の操作を必要とし、あらゆる材料にとって厳しい課題となります。 Veteksemicon サセプタは、特別に処理された静水圧加圧グラファイトを使用しており、その高温曲げ強度と耐クリープ性は通常のグラファイトをはるかに上回っています。数百時間の連続した高温熱サイクルの後でも、当社の製品は初期の形状と機械的強度を維持し、トレイの変形によって引き起こされるウェーハの反り、滑り、またはプロセスキャビティの汚染リスクを効果的に防止し、生産活動の継続性と安全性を根本的に確保します。


3. プロセスの安定性を最大限に高める

生産中断と計画外のメンテナンスは、ウェーハ製造における大きなコストキラーです。 Veteksemicon は、プロセスの安定性がサセプターの中核となる指標であると考えています。当社の特許取得済みの CVD SiC コーティングは、緻密で非多孔質で、鏡のように滑らかな表面を持っています。これにより、高温気流下での粒子の脱落が大幅に減少するだけでなく、反応副生成物 (多結晶 SiC など) のトレイ表面への付着も大幅に遅くなります。これは、反応チャンバーが長期間にわたって清浄な状態を維持できることを意味し、定期的な洗浄とメンテナンスの間隔が延長され、それによって全体的な装置の使用率とスループットが向上します。


4.耐用年数の延長

消耗部品であるサセプタの交換頻度は、生産運営コストに直接影響します。 Veteksemicon は、「基板の最適化」と「コーティングの強化」という 2 つの技術的アプローチを通じて製品の寿命を延ばします。高密度、低気孔率のグラファイト基板は、プロセスガスによる基板の浸透と腐食を効果的に遅らせます。同時に、厚く均一な SiC コーティングが堅牢なバリアとして機能し、高温での昇華を大幅に抑制します。実際のテストでは、同じプロセス条件下で、Veteksemicon サセプタは性能劣化速度が遅く、有効耐用年数が長く、その結果、ウェーハあたりの運用コストが低下することが示されています。



5. エコロジカルチェーン検証の承認

私のライバル EPI サセプター部品のエコロジカル チェーン検証は、原材料から製造までをカバーし、国際規格認証に合格しており、半導体および新エネルギー分野での信頼性と持続可能性を確保するための多数の特許取得済み技術を備えています。


詳細な技術仕様、ホワイト ペーパー、またはサンプル テストの手配については、当社のテクニカル サポート チームにお問い合わせいただき、Veteksemicon がどのようにプロセス効率を向上できるかを検討してください。


主な応用分野


塗布方向
典型的なシナリオ
パワーエレクトロニクス
電気自動車や産業用モータードライブの製造に使用されるSiC MOSFETやショットキーダイオードなどのパワーデバイス。
無線周波数通信
5G 基地局およびレーダー用の GaN-on-SiC 高周波電力増幅デバイス (RF HEMT) を成長させるためのエピタキシャル層。
最先端の研究開発
次世代のワイドバンドギャップ半導体材料とデバイス構造のプロセス開発と検証に役立ちます。

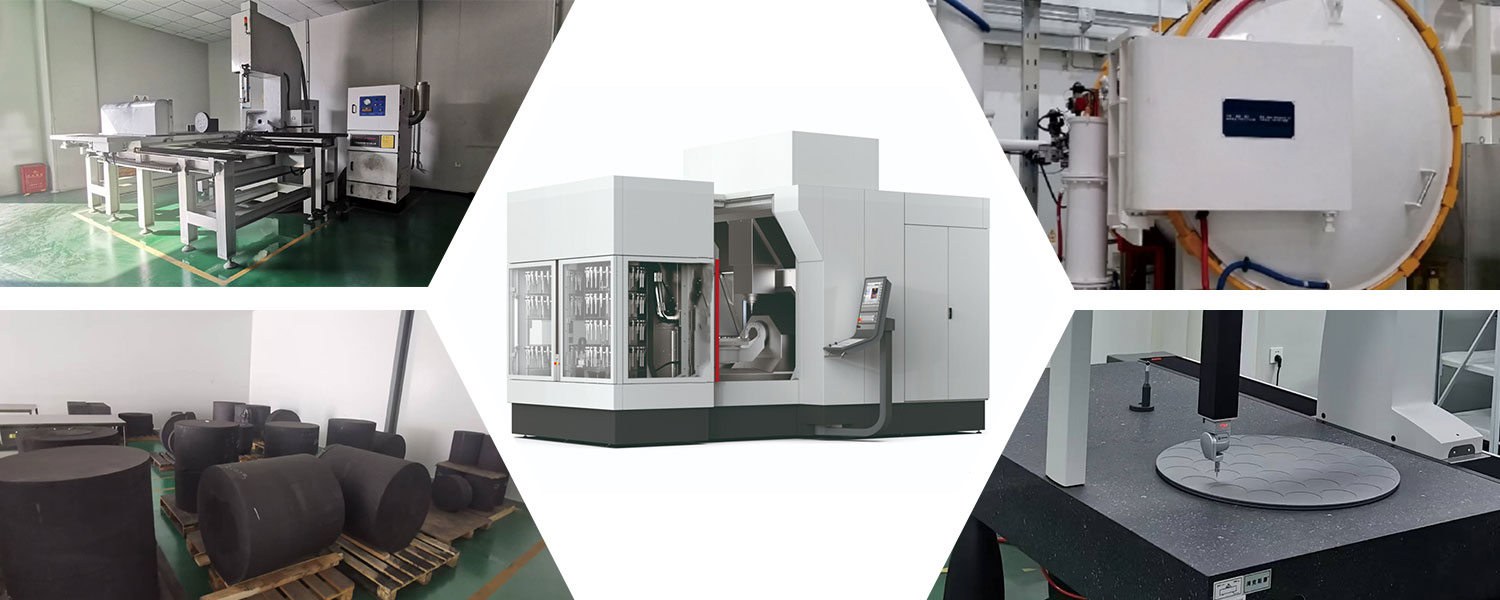

私のライバル 製品倉庫


Veteksemicon products shop


ホットタグ: EPI受信機部品
