SiC結晶成長用炭化タンタル(TaC)コーティング多孔質黒鉛
  • SiC結晶成長用炭化タンタル(TaC)コーティング多孔質黒鉛SiC結晶成長用炭化タンタル(TaC)コーティング多孔質黒鉛

SiC結晶成長用炭化タンタル(TaC)コーティング多孔質黒鉛

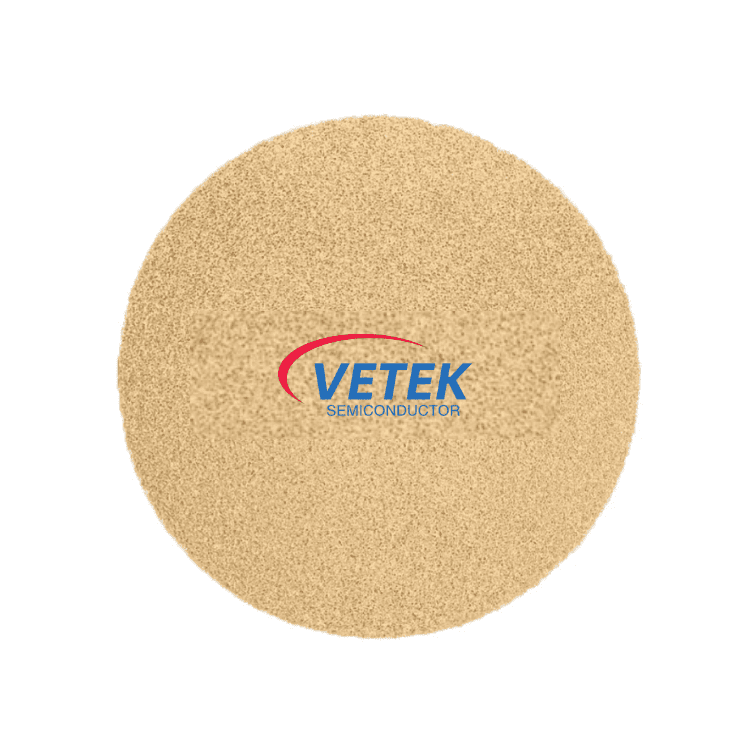

VeTek Semiconductor 炭化タンタルでコーティングされた多孔質グラファイトは、炭化ケイ素 (SiC) 結晶成長技術の最新のイノベーションです。高性能の熱場向けに設計されたこの先進的な複合材料は、PVT (物理的蒸気輸送) プロセスにおける蒸気相管理と欠陥制御のための優れたソリューションを提供します。

VeTek Semiconductor 炭化タンタルでコーティングされた多孔質グラファイトは、4 つの核となる技術機能を通じて SiC 結晶成長環境を最適化するように設計されています。


蒸気成分の濾過:精密な多孔質構造が高純度フィルターとして機能し、必要な蒸気相のみが結晶形成に寄与するため、全体の純度が向上します。

精密な温度制御: TaC コーティングは熱安定性と伝導性を強化し、局所的な温度勾配をより正確に調整し、成長速度をより適切に制御できるようにします。

ガイド付きの流れ方向: 構造設計により物質の流れが誘導され、材料が必要な場所に正確に供給され、均一な成長が促進されます。

効果的な漏れ制御: 当社の製品は、成長雰囲気の完全性と安定性を維持するための優れたシール特性を提供します。


TaCコーティングの物性

TaCコーティングの物性
TaC コーティング密度
14.3 (g/cm3)
比放射率
0.3
熱膨張係数
6.3*10-6/K
TaC コーティング硬度 (HK)
2000 香港
抵抗
1×10-5オーム*センチメートル
熱安定性
<2500℃
グラファイトのサイズ変更
-10~-20μm
コーティングの厚さ
≥20um 代表値 (35um±10um)

従来のグラファイトとの比較

比較項目
従来の多孔質黒鉛
多孔質タンタルカーバイド (TaC)
高温Si環境
腐食や脱落が起こりやすい
ほぼ無反応で安定
炭素粒子制御
汚染源になる可能性がある
高効率ろ過、ダストゼロ
耐用年数
短いため頻繁に交換が必要
メンテナンスサイクルを大幅に延長

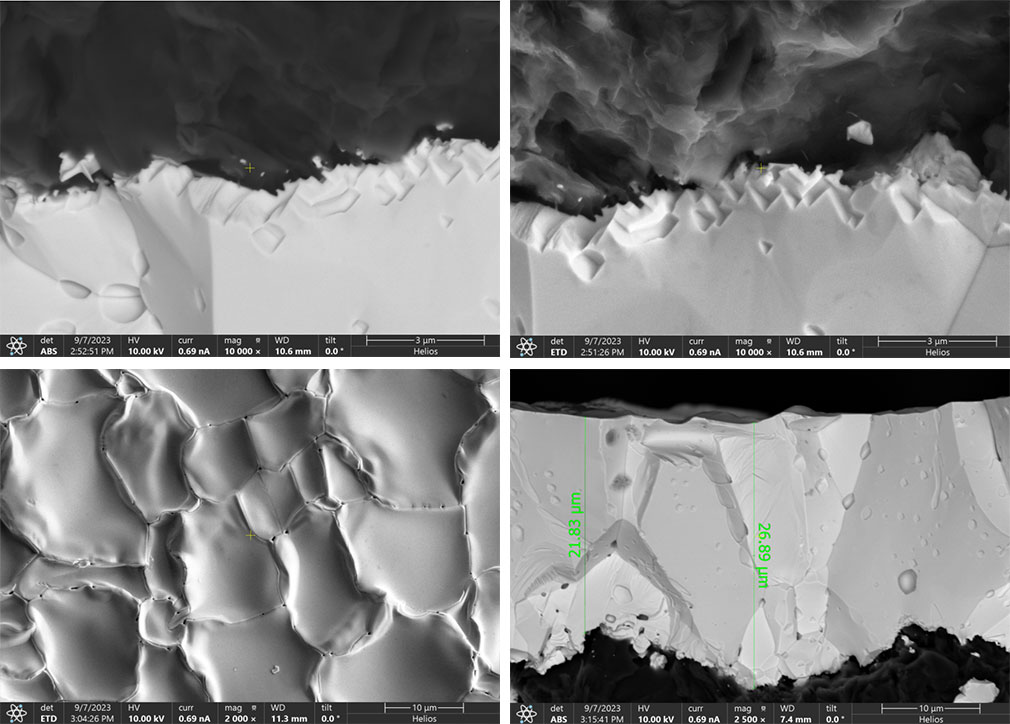

微細断面に炭化タンタル(TaC)コーティング

Tantalum carbide (TaC) coating on a microscopic cross-section


アプリケーションへの影響: PVT プロセスにおける欠陥の最小化

Optimizing SiC Crystal Quality

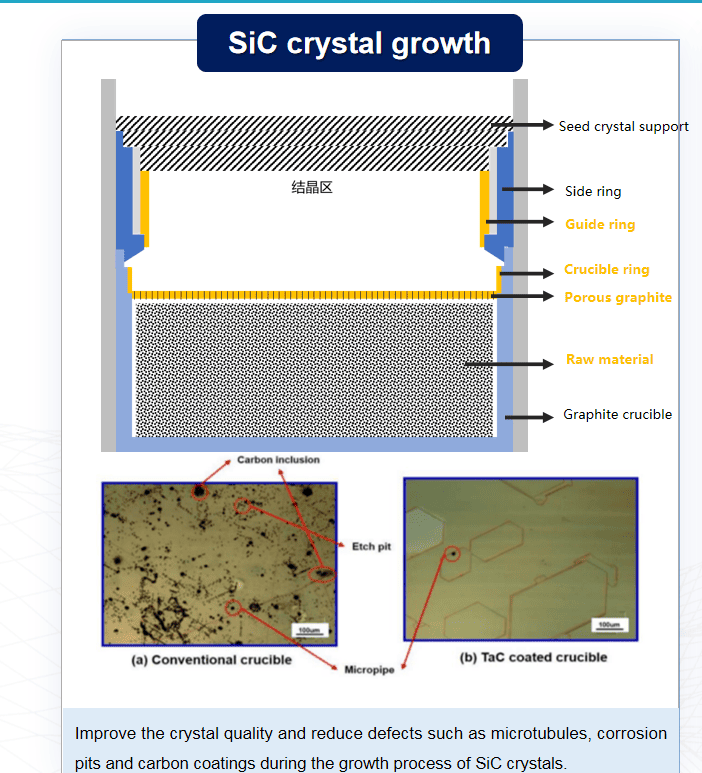

PVT (物理的蒸気輸送) プロセスでは、従来のグラファイトを VeTek の TaC コーティング多孔質グラファイトに置き換えることで、図に示されている一般的な欠陥に直接対処できます。


E炭素含有物の制限: 固体粒子に対するバリアとして機能することで、炭素含有物を効果的に除去し、従来のるつぼによく見られるマイクロパイプを削減します。

構造の完全性を維持する: ロングサイクルのSiC単結晶育成におけるエッチピットや微小管の形成を防止します。

より高い収量と品質: 従来の材料と比較して、TaC コーティングされたコンポーネントはよりクリーンな成長環境を保証し、その結果、結晶の品質と生産収率が大幅に向上します。
