TACコーティングガイドリング

高品質のTACコーティングガイドリングは、中国メーカーのVetek半導体によって提供されています。低価格で直接高品質のTACコーティングガイドリングを購入します。

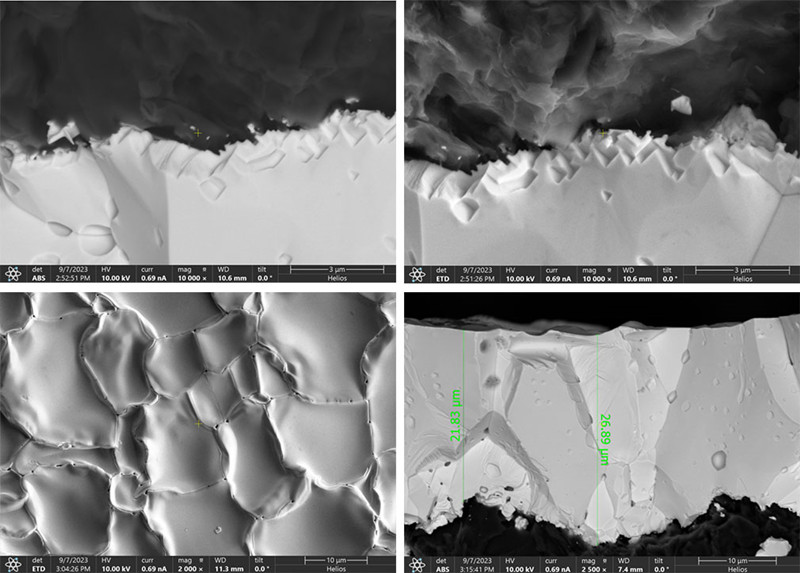

に加えてCVD TACコーティングまた、日本の企業と協力して水ベースのスプレーコーティングを開発しました。この方法のTACコーティング技術は、2500°Cを超える温度抵抗や腐食性ガスに対する耐性など、優れた性能を実証しています。コーティングの厚さは、20µm〜200µmの範囲でさまざまに調整でき、長いプロセスと高いサイクル中の効果的な保護を確保します。さまざまなサイズと幾何学のコーティングされたコンポーネントを処理する際の例外的な柔軟性。 CVD堆積TACSとは異なり、この方法は、環境に優しいままでありながら、部分的なコーティングとコンポーネントの改修をサポートします。下にある多孔質グラファイトとのインターロックにより、当社のTACコーティングは、スクラッチテストによって検証された優れた機械的安定性を備えています。コーティングは汚染を引き起こさず、処理されたSICウェーハには表面汚染がありません。

●高温抵抗、高密度、および高いコンパクトさ。優れた腐食抵抗。

●不純物含有量が5ppmの高い純度。

●高温でのアンモニアおよび水素ガスに対して化学的に不活性。優れた熱安定性。

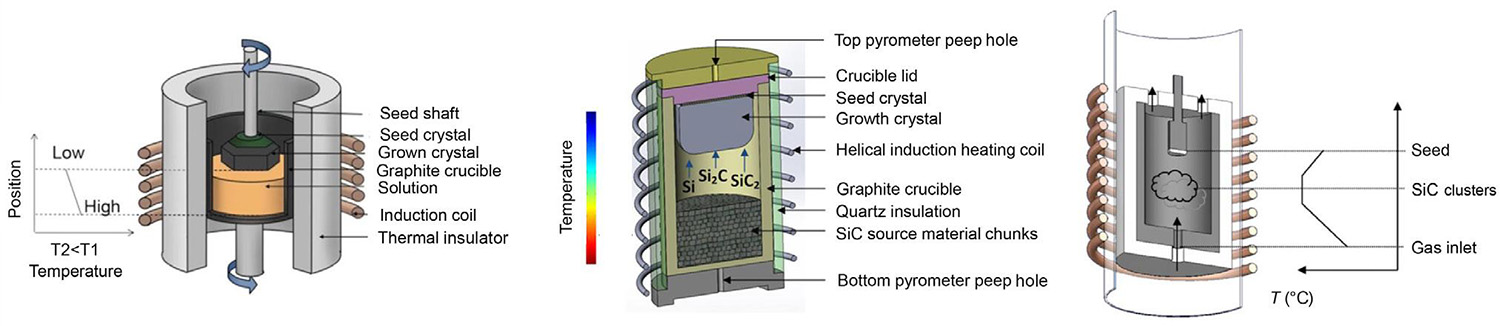

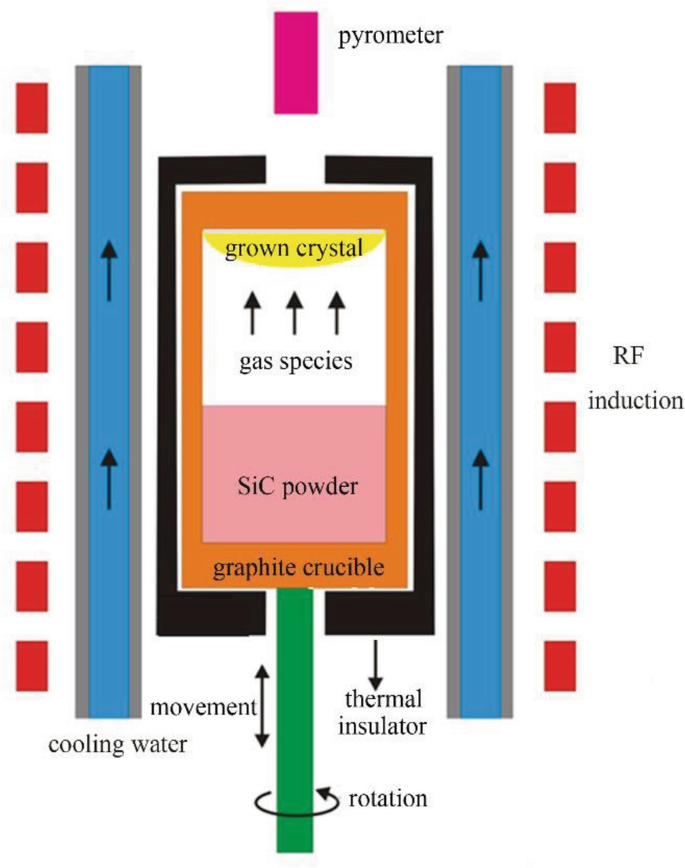

●結晶の成長。

●炭化シリコンエピタキシャル反応器。

●ガスタービンブレード。

●高温および酸化耐性ノズル。
